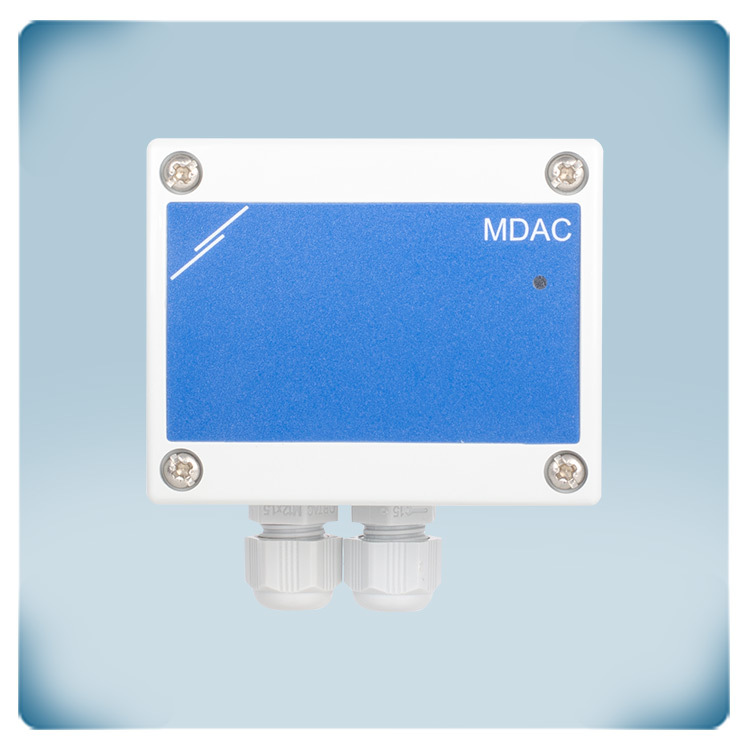

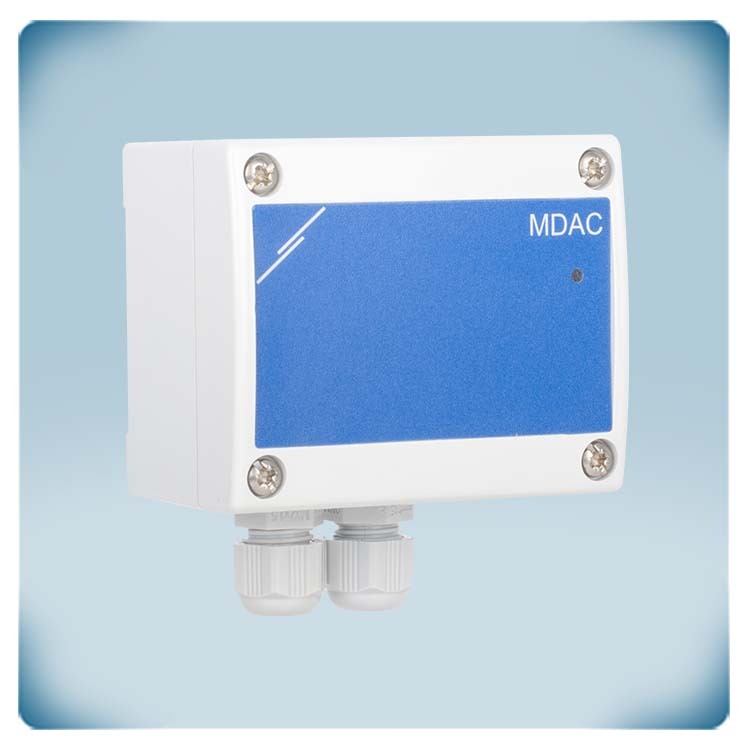

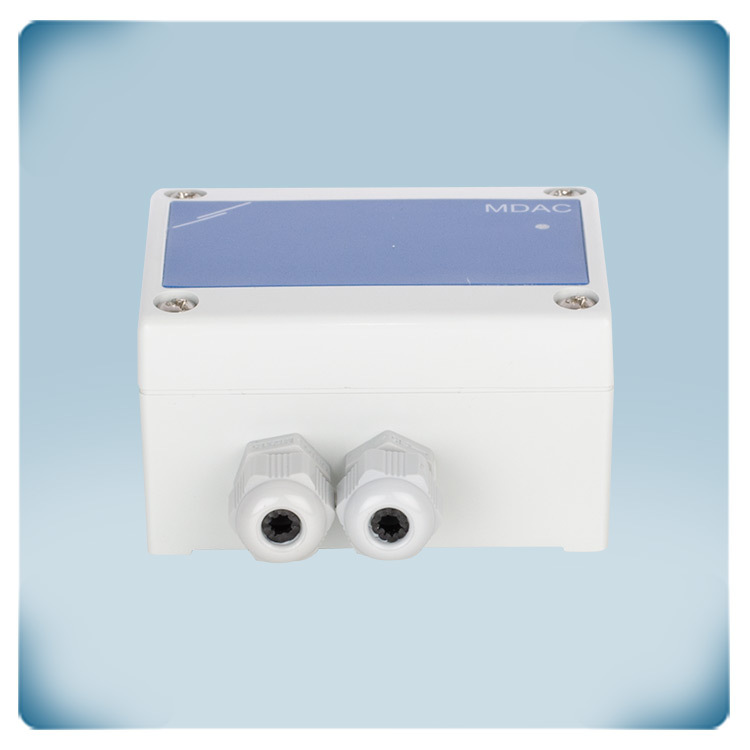

Světle šedý plastový kryt s modrým čelním štítkem dvě kabelové vývodky

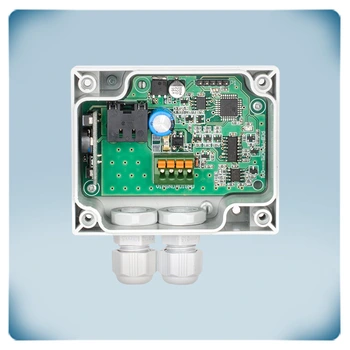

Deska plošných spojů ve světle šedém plastovém krytu pro povrchovou montáž

Modbus RTU IO modul | 1 analogový výstup | IP65

Name: Modbus RTU IO modul | 1 analogový výstup | IP65
Brand: Sentera
SKU: MDACM1
Price: 65.8 Eur
Availability: InStock
Rating: 5 (1 reviews)

(Průměrné hodnocení 5 z 1 celkem recenzí)

Kód výrobku MDACM1

GTIN 0.540.100.300.865.2

Číslo Intrastatu 84.71.60.70

Kategorie Převodníky

Aktuální zásoba 6 U.

Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

Jedná se o výstupní modul Modbus RTU s 1 analogovým výstupem. Převádí hodnotu registru Modbus Holding Register na analogový výstupní signál. Výchozí typ výstupu je 0-10 VDC. V případě potřeby lze zvolit jiný typ výstupu: 0-10 VDC / 0-20 mA / 0-100 % PWM. Napájecí napětí je 24 VDC. Komunikaci Modbus RTU a napájení lze připojit přes zásuvku RJ45 nebo přes svorkovnici. Tento modul vyžaduje nadřazenou jednotku, například Sentera DRPU, systém BMS nebo jiný modul Modbus Master, který je schopen zapsat hodnotu do svých registrů Modbus Holding. Lze jej instalovat na stěnu. Kryt nabízí krytí IP65 proti vniknutí nečistot a vody.

Dokumenty

Mapa registrů Modbus

Doplňující specifikace a popis

Jak to funguje?
Zařízení Sentera spolu komunikují prostřednictvím komunikace Modbus RTU. Modbus RTU je sériový komunikační protokol, který využívá technologii RS485. Některé aplikace vyžadují komunikaci s jinými produkty než Sentera - například s pohonem klapky, EC ventilátorem atd. Tyto produkty, které nejsou dodávané společností Sentera, lze připojit prostřednictvím tohoto modulu MDACM1. Mohou přijímat příkazy prostřednictvím analogového výstupu tohoto modulu. Typ výstupu lze zvolit: 0-10 VDC / 0-20 mA / 0-100% PWM. Výchozí typ výstupu je 0-10 VDC.

Řízení pomocí protokolu Modbus RTU
Analogový výstup je řízen prostřednictvím registrů Modbus Holding. K zápisu hodnoty do registru Modbus modulu MDACM1 a k ovládání jeho analogového výstupu je nutné zařízení Modbus Master. Nadřazené zařízení řídí výstup zápisem hodnoty do registrů Modbus Holding12.

Povrchová montáž
Tento modul Modbus RTU IO lze instalovat na povrch nebo na stěnu. Komunikace Modbus RTU a napájecí napětí 24 V DC pro tento modul se připojují přes zásuvku RJ45 nebo přes svorkovnici. Pro usnadnění zapojení doporučujeme použít napájecí zdroje Sentera 24 VDC s konektorem RJ45. Kryt nabízí krytí IP65 proti vniknutí nečistot a vody.
