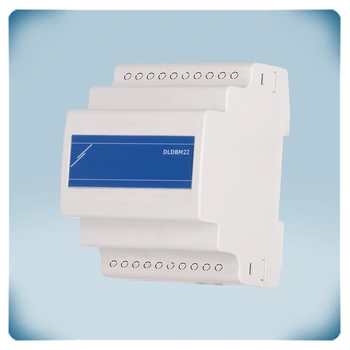

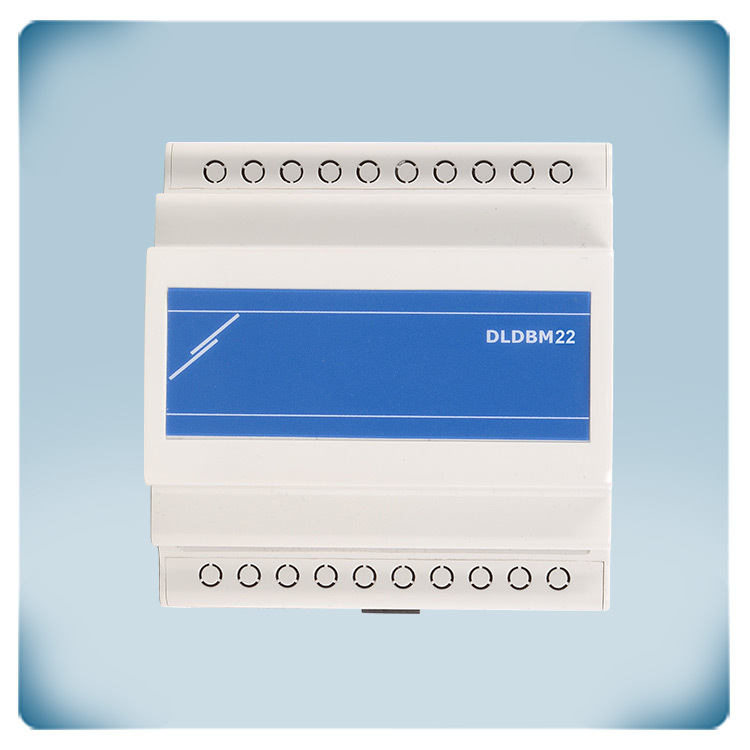

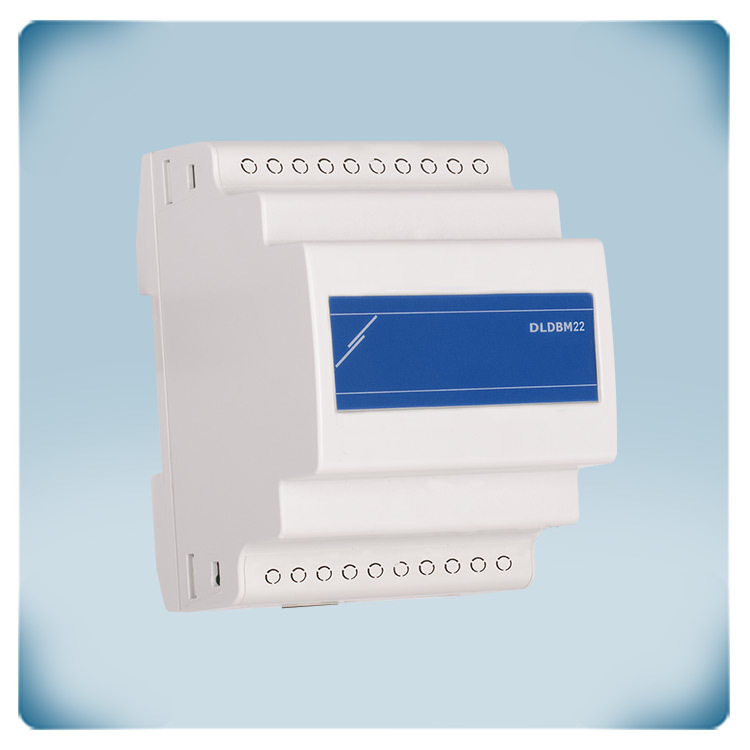

Distribuční box | DIN lišta | převodník 3,3 V

Kód výrobku DLDBM22
GTIN 0.540.100.300.079.3
Číslo Intrastatu 84.71.60.70
Kategorie Rozváděče pro Modbus RTU a napájení
Aktuální zásoba 8 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

Jedná se o distribuční box pro komunikaci Modbus RTU a napájecí napětí. Lze ho použít k propojení zařízení Sentera. Má 10 kanálů pro zařízení napájená 24 V DC a 12 kanálů pro zařízení napájená 3,3 V DC. Komunikace Modbus RTU a napájecí napětí 24 VDC se přenáší prostřednictvím zásuvek RJ45. Komunikace Modbus RTU a napájecí napětí 3,3 VDC se přenáší prostřednictvím zásuvek RJ12. Pokud je k jedné ze zásuvek RJ45 připojen externí napájecí zdroj 24 VDC, bude přes zásuvky RJ12 k dispozici napájecí napětí 3,3 VDC. Napájecí napětí 3,3 VDC je automaticky odvozeno od napájecího napětí 24 VDC. Maximální distribuovaný proud je 1,5 A (kombinovaný maximální odběr proudu připojených zařízení 3,3 VDC a 24 VDC). Skříň má krytí IP20 proti vniknutí prachu. Lze jej instalovat na lištu DIN, nejlépe do elektrického rozvaděče.

Doplňující specifikace a popis


10x zásuvky RJ45
Tento rozvaděč Mobus RTU nabízí deset zásuvek RJ45, které jsou vnitřně propojeny (paralelní zapojení). Prostřednictvím zásuvek RJ45 lze propojit zařízení Sentera s napájením 24 VDC - připojení PoM. Prostřednictvím připojení Sentera PoM se komunikace Modbus RTU i napájení 24 VDC rozvádí jediným kabelem UTP s konektorem RJ45. Je vyžadován externí zdroj napájení 24 VDC. Tento rozváděč zjednodušuje zapojení a připojení zařízení Sentera. Jednoduše ho zapojte přes konektor RJ45!

12x zásuvka RJ12
Dvanáct zásuvek RJ12 lze použít k propojení zařízení Sentera s napájením 3,3 VDC. Komunikace Modbus RTU a napájecí napětí 3,3 VDC se rozvádí po připojených zařízeních prostřednictvím zásuvek RJ12. Napájecí napětí 3,3 VDC je odvozeno z napájení 24 VDC na zásuvkách RJ45. V případě, že k zásuvkám RJ45 není připojen externí zdroj 24 VDC, nebude k dispozici ani napětí 3,3 VDC. Souhrnný odběr proudu všech připojených zařízení nesmí překročit 1,5 A (3,3 VDC a 24 VDC zařízení dohromady).

Maximální délka kabelu
Síť Modbus RTU by měla mít liniovou topologii. Maximální délka hlavního vedení je přibližně 1 000 m. Kombinovaná délka všech odboček by neměla překročit 20 m. Délku hlavního vedení lze zvýšit pomocí opakovačů Modbus. Další informace o komunikaci Modbus RTU naleznete v našem průvodci instalací Modbus RTU.

Pevný kryt
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je v případě požáru nehořlavý, velmi pevný a nabízí dobrou ochranu proti nárazům.
Nabízí krytí IP20 proti vniknutí prachu a vody. Lze jej instalovat na lištu DIN.
