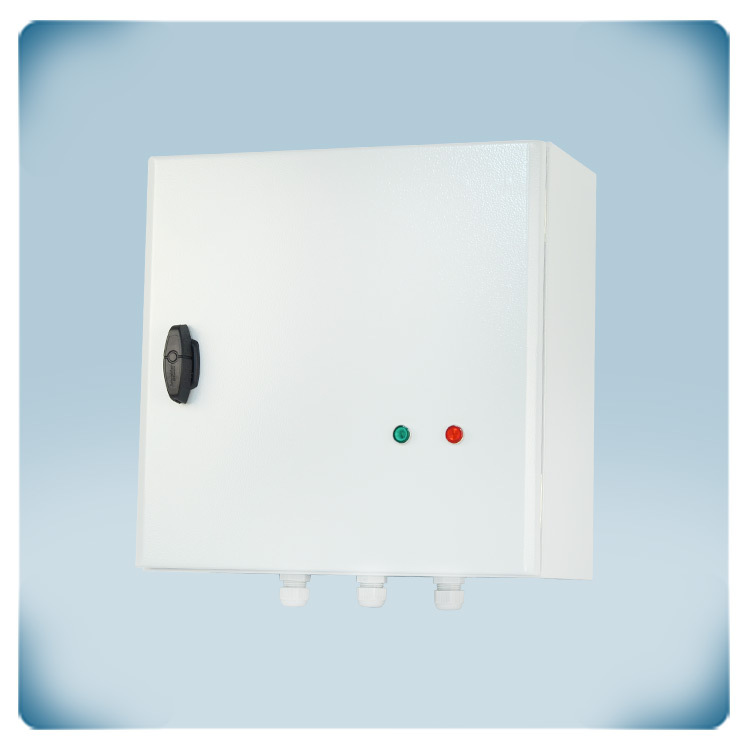

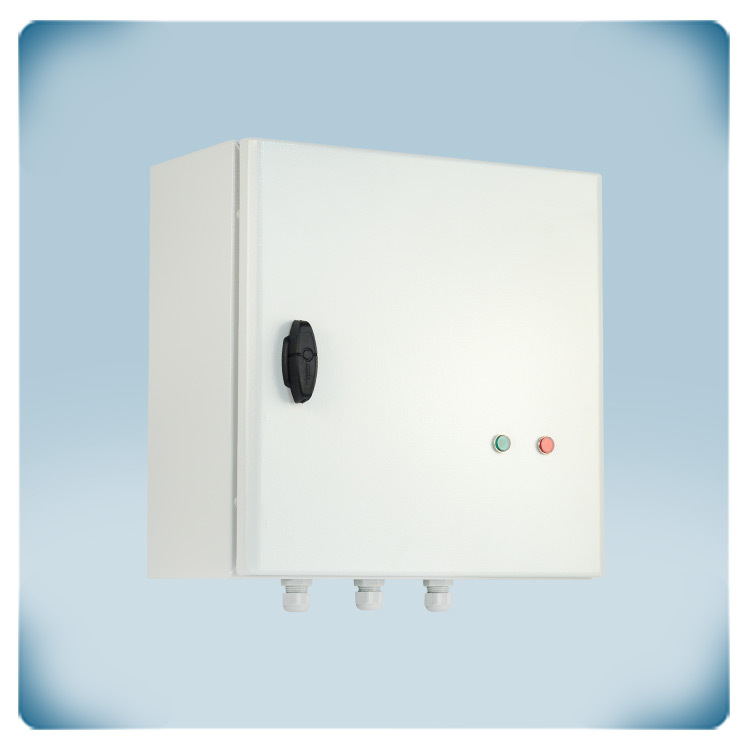

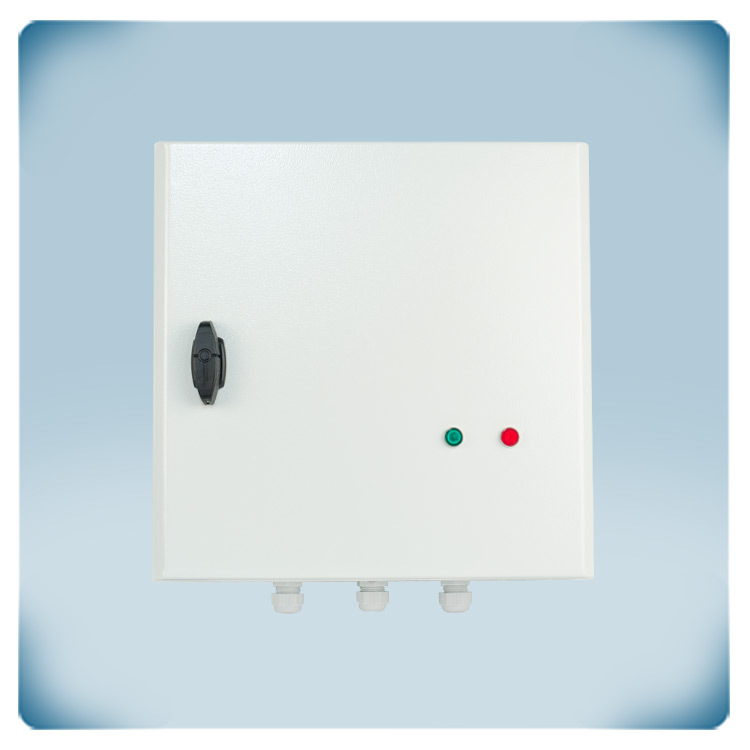

5stupňový regulátor otáček ventilátoru | ovládání 0-10 V | 10 A
Popis výrobku
Tento regulátor transformátoru má analogový vstup 0-10 V. Řídí jednofázové motory. Maximální (kombinovaný) proud motoru je 10 A. Otáčky jsou regulovány v 5 krocích snížením napětí motoru pomocí autotransformátoru. Výběr těchto 5 stupňů se provádí pomocí analogového řídicího signálu (0-10 V) nebo pomocí externího potenciometru. Výstupní napětí s dokonalým sinusovým tvarem zaručuje tichý provoz motoru. Funkce monitorování TK vypne motor v případě přehřátí. Kryt s krytím IP54 lze použít pro povrchovou montáž. Napájecí napětí je 230 V AC.
Doplňující specifikace a popis
Co je to transformátorový regulátor?
Transformátorový regulátor reguluje otáčky ventilátoru v krocích snížením napětí motoru. To se provádí pomocí autotransformátorů. Tato technologie je velmi spolehlivá a robustní. Generuje napětí motoru s dokonalým sinusovým tvarem. Tato technologie zaručuje tichý provoz motoru a prodlouženou životnost. Speciální impregnovaný povlak snižuje elektrický šum autotransformátorů.
Řídicí signál 0-10 V
Prostřednictvím vstupního signálu 0-10 V lze zvolit jednu z dostupných úrovní otáček ventilátoru. Pokud není k dispozici signál 0-10 V, lze k řídicí jednotce STVS1 připojit externí potenciometr. Potenciometr MTP-X10K-NA lze připojit k napájení 12 V DC řídicí jednotky STVS1.
Např. vstupní signál 2 V aktivuje úroveň rychlosti 1 (110 V AC do motoru), vstupní signál 4 V aktivuje úroveň rychlosti 2 (140 V AC do motoru) atd.
Tepelná ochrana motoru
Tento regulátor otáček ventilátoru může monitorovat tepelné kontakty motoru (TK nebo tepelné kontakty měří teplotu ve vinutí motoru). V případě přehřátí motoru funkce monitorování TK motor vyřadí, aby se zabránilo jeho poškození. Pokud motor není vybaven kontakty TK, musí být obě svorky TK regulátoru přemostěny, aby se simulovala normální teplota motoru.
Automatický reset po výpadku napájení
V případě výpadku napájení se tento regulátor automaticky resetuje. Po obnovení napájení se motor automaticky restartuje.
Neregulovaný výstup
Přídavný, neregulovaný výstup (230 V AC) je aktivní, když je motor zapnutý. Lze jej použít k ovládání externího indikátoru chodu, klapky apod.
Např. když je ventilátor vypnutý, klapka je zavřená. Když je ventilátor v chodu, klapka je otevřená.
Pevný kryt
Kryt je vyroben z vysoce kvalitní oceli. Lze jej instalovat na povrch a disponuje krytím IP54 proti vniknutí nečistot, prachu a vlhkosti.
