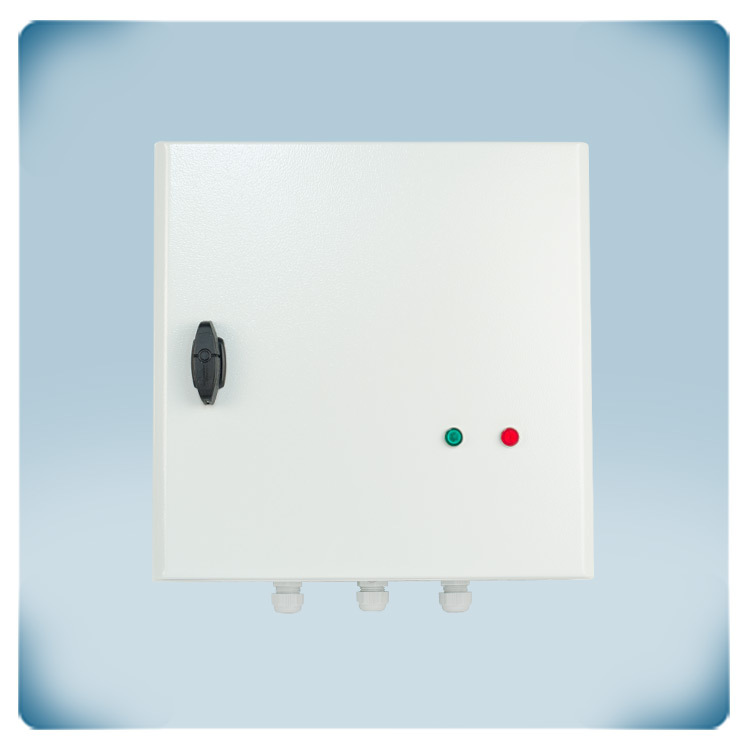

.webp "Variateur vitesse autotransformateur 10 A | 230 VCA | entrée analogique")

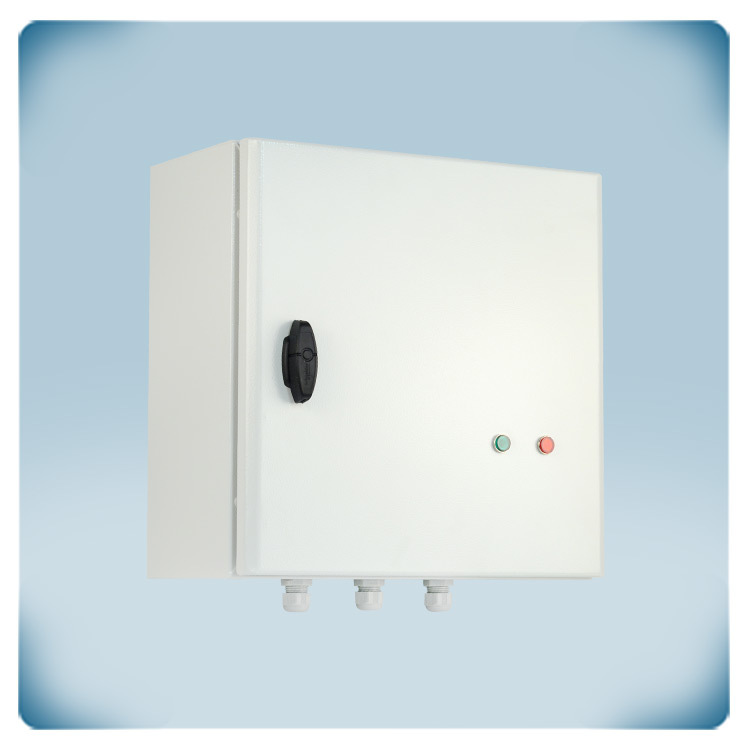

.webp "Régulateur vitesse autotransformateur 10 A | 230 VCA | entrée analogique")

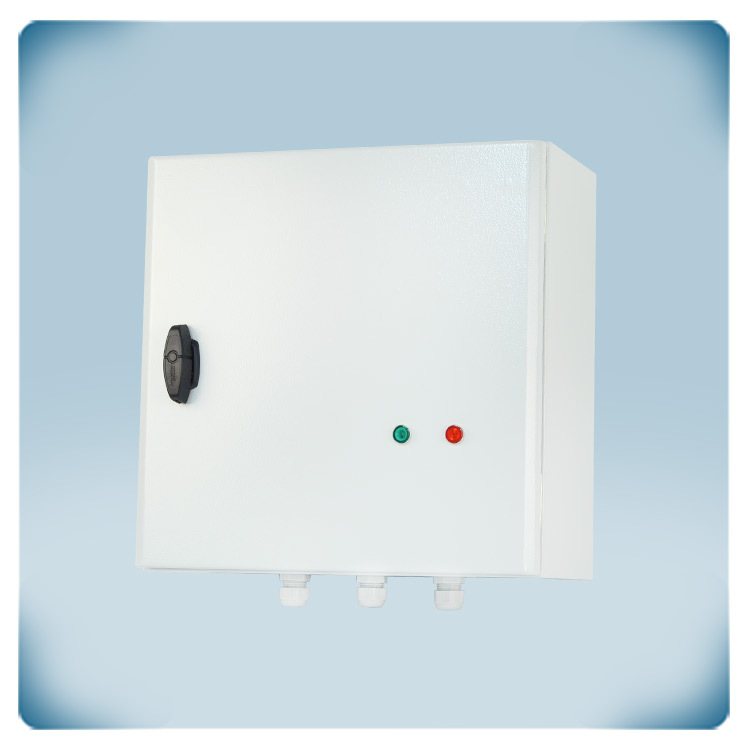

.webp "Boîtier variateur vitesse autotransformateur 10 A | 230 VCA | entrée analogique")
Déclaration CE
Variateur de vitesse à autotransformateur 10 A | entrée analogique
Description du produit
Variateur à autotransformateur avec entrée analogique 0-10 V. Il contrôle des moteurs monophasés. Le courant moteur maximum (combiné) ne doit pas dépasser 10 A. La tension d'alimentation est de 230 VCA. La technologie à autotransformateur régule la vitesse sur cinq niveaux en réduisant la tension du moteur. Ces cinq niveaux sont sélectionnés via un signal de contrôle analogique (0-10 V) ou un potentiomètre externe.
La tension de sortie parfaitement sinusoïdale assure un fonctionnement silencieux du moteur. La fonction de surveillance TK arrête le moteur en cas de surchauffe.
Le boîtier en plastique bénéficie d'un indice de protection IP54 et permet un montage en surface.
Spécifications et descriptions supplémentaires
Qu'est-ce qu'un variateur à autotransformateur ?
Un variateur à autotransformateur est un type de dispositif utilisé pour la régulation de la vitesse des ventilateurs en ajustant la tension du moteur par étapes incrémentiels. Cette technologie utilise des autotransformateurs, reconnus pour leur fiabilité et leur robustesse. L'autotransformateur génère une tension moteur de forme sinusoïdale parfaite, ce qui permet un fonctionnement silencieux du moteur et une durée de vie prolongée.
Technologie à autotransformateur
Cette technologie réduit la tension du moteur par étapes pour obtenir un contrôle précis de la vitesse du ventilateur. La tension moteur lisse et contrôlée qui en résulte, assure à son tour un fonctionnement silencieux du moteur et prolonge la durée de vie du ventilateur.
Signal de contrôle 0-10 V
Le variateur répond à un signal d'entrée 0-10 V, le plus souvent généré par des sondes, telles que celles de Sentera. Si aucun signal 0-10 V n'est disponible, un potentiomètre externe peut être raccordé. Les différents niveaux de tension du signal d'entrée correspondent à des niveaux de vitesse spécifiques du ventilateur.
Quelles sont les fonctionnalités supplémentaires ?
Cette série de variateurs intègre des fonctionnalités avancées conçues afin d'optimiser la sécurité opérationnelle, de faciliter la surveillance à distance et de garantir une reprise automatique de l'activité après une interruption de l'alimentation.
Protection thermique du moteur
Le variateur peut surveiller les contacts thermiques du moteur (TK), qui mesurent la température des bobinages du moteur. En cas de surchauffe, la fonction de protection TK désactive le moteur pour éviter tout type d'endommagement. Si le moteur ne possède pas de contacts TK, les bornes TK du variateur doivent être pontées pour simuler une température normale.
Sortie numérique supplémentaire
Le variateur dispose d'une sortie numérique supplémentaire de 12 VCC. Cette sortie indique le fonctionnement du contact thermique, qui protège contre la surchauffe du moteur. Elle peut être utilisée pour activer un voyant ou être intégrée dans une gestion technique du bâtiment (GTB) pour des alarmes liées à la surchauffe du moteur ou à l'arrêt du ventilateur.
Réinitialisation automatique après coupure de courant
Si une coupure de courant survient, le variateur se réinitialise automatiquement. Une fois le courant rétabli, le moteur redémarre également de manière automatique.
Sortie non régulée
Une sortie non régulée de 230 VCA est active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des indicateurs externes ou des dispositifs, tels que des registres. Lorsque le moteur est inactif, le registre est fermé ou l'indicateur est éteint. Inversement, lorsque le moteur fonctionne, le registre est ouvert et le voyant indicateur est allumé.
Tensions de sortie réglables
La série propose 5 paliers de tension de sortie (110, 140, 170, 190 et 230 VCA). Ceux-ci peuvent être personnalisés en modifiant le câblage interne - la sortie 80 V peut être activée en remplaçant n'importe laquelle de celles connectées en usine.
Pourquoi le boîtier est-il durable ?
Les boîtiers jouent un rôle important dans la protection des composants internes contre divers facteurs externes, tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour garantir l'intégrité et la sécurité des éléments protégés. La série dispose de boîtiers en tôle d'acier conçus pour résister aux impacts mécaniques externes. Ils peuvent supporter des chocs accidentels, des collisions ou d'autres forces physiques sans compromettre leur structure ou les composants internes. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est élevé, garantissant ainsi la protection des composants intégrés. Les boîtiers bénéficient d'une finition peinte, qui non seulement apporte un aspect esthétique, mais sert également de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte aide à renforcer la durabilité et la durée de vie prolongée du boîtier. Le boîtier est certifié EN 62208, tout en étant conçu pour un montage en surface. Il bénéficie d'un indice de protection IP54, protégeant contre la pénétration de saletés, de poussière et d'humidité.
