Якісна вентиляція в приміщеннях з високими стелями може бути проблемою, адже тепле повітря в цих приміщеннях піднімається вгору, а холодне затримується на рівні підлоги. Ми постійно відчуваємо холод, навіть якщо в кімнаті достатньо теплого повітря, і в результаті ми вмикаємо опалення. Але за рахунок дестратифікація це не обов’язково.

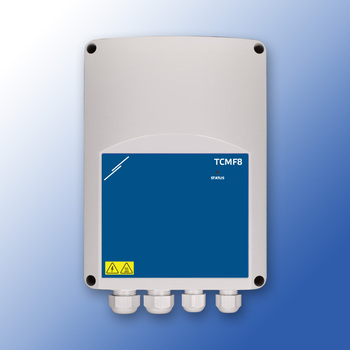

Спеціально для цієї мети Sentera розробила регулятор швидкості TCMF8. Він може контролювати до двох АС вентиляторів на основі 2 вимірювань температури (одне на висоті стелі та одне на рівні підлоги). Ці вимірювання виконуються 2 датчиками температури DTS, що дозволяє оптимально контролювати вентилятори дестратифікації.
Контролери мають вбудоване джерело живлення 24 В для підключення зовнішніх датчиків / потенціометрів і потребують напруги живлення 230 VAC.
Їх можна використовувати для інших типових застосувань, таких як управління повітряними завісами та блоками рекуперації тепла. Ми рекомендуємо використовувати наші датчики типу F-en M (напруга живлення 24 VDC або PoM) або потенціометри SDP* / MTP*. За допомогою інтернет-шлюзу можна завантажити прошивку для певної програми, а установку можна відстежувати та/або налаштовувати віддалено. Можливі кілька комбінацій або рішень, для яких потрібна спеціальна прошивка, яку можна завантажити через SenteraWeb - онлайн-портал ОВіК.
Цей контролер ОВіК має 2 виходи, кожен з яких може обробляти вихідний струм 3 А на вихід або 6 А на вихід. Обидва типи (3 A або 6 A) доступні в трьох різних версіях.
TCMF8-*DM: це базова версія без вбудованого інтернет-шлюзу. Цей пристрій буде працювати автономно. Однак для завантаження мікропрограми потрібен інтернет-шлюз. Після цього ви можете залишити інтернет-шлюз підключеним або від’єднати його.
TCMF8-*WF: пристрій із вбудованим інтернет-шлюзом, який можна підключити до мережі через Wi-Fi.
TCMF8-*EW: пристрій із вбудованим інтернет-шлюзом, який можна підключити до мережі через Wi-Fi або через LAN-кабель.
Технічна інформація
2 аналогових входи для підключення зовнішніх датчиків ОВіК або потенціометрів. Вони також можуть бути підключені через зв'язок Modbus RTU. Щоб спростити підключення зовнішніх пристроїв, джерело живлення 24 Вольт доступне через роз’єм RJ45. Живлення 24 В та зв’язок Modbus можна розподілити через один кабель - ми називаємо це Power over Modbus або PoM. Усі налаштування можна регулювати через Holding регістри Modbus.
2 регульованих виходи для управління АС вентиляторами з однофазним двигуном. Швидкість вентилятора регулюється шляхом зниження напруги двигуна за допомогою регулювання фазового кута / технології Тріак. Це означає, що цей регулятор швидкості підходить тільки для двигунів з регульованою напругою. Якщо ви не впевнені, що ваш двигун підходить, краще звернутися до його виробника. Цей регулятор швидкості працює абсолютно безшумно. Завдяки точному управлінню двигуном шум двигуна на низькій швидкості залишається обмеженим.
2 входи для теплового захисту двигуна
Коли АС двигун виходить з ладу, це часто відбувається через перегрів. Щоб вчасно виявити перегрів двигуна, деякі двигуни оснащені ТК або термоконтактами. Ці термоконтакти вимірюють температуру в обмотках двигуна. Контролери швидкості обертання вентиляторів TCMF8 можуть контролювати два теплових контакти двигуна. У разі перегріву двигуна функція контролю TK вимикає двигун, щоб запобігти пошкодженню. ТК двигуна можна підключити до клем ТК і 24 VDC.
Корпус IP54 для настінного монтажу
Цей регулятор швидкості обертання вентилятора можна встановити на стіні або панелі в приміщенні. Переконайтеся, що регулятор швидкості вентилятора може охолоджуватися. Бажано встановити його в прохолодному місці, найкраще не під прямим сонячним промінням. Корпус виготовлений із високоякісного пластику r-ABS VO (UL94). Цей матеріал має захист від займання, дуже міцний та забезпечує захист від ударів. Він пропонує захист IP54 від проникнення пилу та води.
Різні функції
Ми пропонуємо обмежену кількість конкретних програм забезпечення для типових програм ОВіК (наприклад, дестратифікація, керування швидкістю вентилятора на основі вимог тощо). Спочатку виберіть необхідну функціональність на сторінці рішень нашого веб-сайту, а потім завантажте програмне забезпечення для конкретної програми. За потреби можна налаштувати деякі параметри через Modbus Holding регістри. Програмування не потрібно!
Такий самий тип контролера також доступний для EC двигунів: ECMF8. Ви можете знайти інформацію тут.
Якщо у вас інша ситуація, у якій ви вважаєте, що можете використовувати цей контролер, будь ласка, зв’яжіться з нами, щоб дізнатися, чи можемо ми написати конкретну мікропрограму. Ми зробимо все можливе для Вас!
