Технічні дані

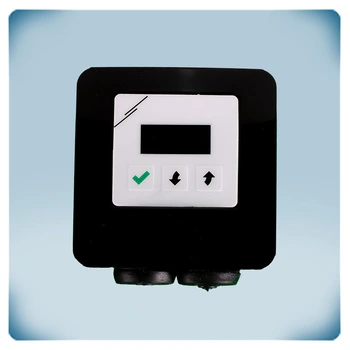

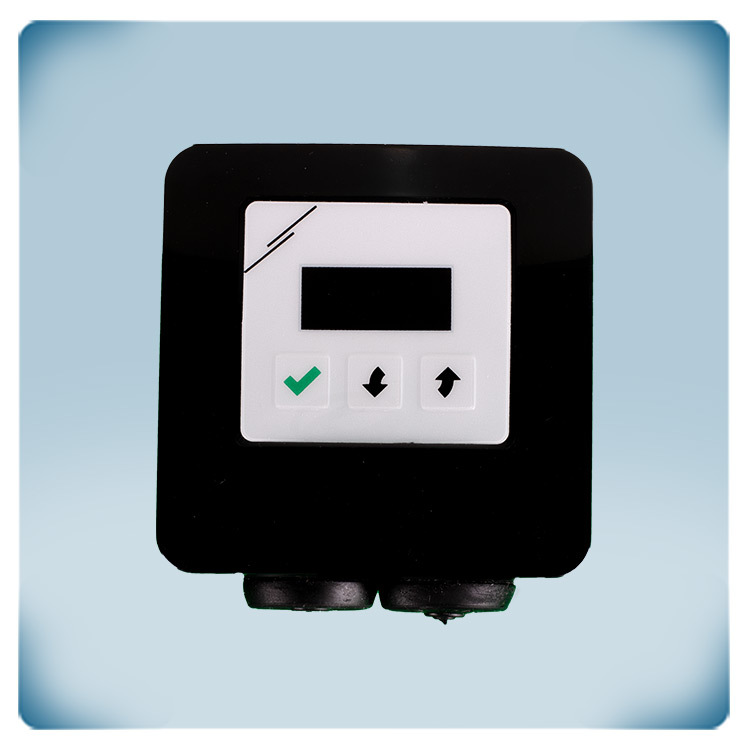

Побутовий регулятор ОВіК | антрацитовий корпус
Опис продукту
Контролер швидкості вентилятора RDCV EC — це цифровий потенціометр і контролер HVAC, який забезпечує точне регулювання вентиляції завдяки вдосконаленим функціям і елегантному дизайну.
Просте управління:
Він забезпечує легке регулювання в ручному режимі за допомогою інтуїтивного інтерфейсу з 3 кнопками і світлодіодного дисплея. Користувачі можуть вибирати між ручним і автоматичним режимами.
Універсальний вихід:
Цей контролер може керувати вентиляторами EC, контролерами швидкості вентиляторів AC, частотними перетворювачами або приводами заслінок. Він пропонує варіанти безступінчастого або 2-10-ступінчастого виходу.
Розумна автоматизація:
В автоматичному режимі він динамічно регулює швидкість вентилятора на основі даних від підключених датчиків Sentera HVAC (таких як температура, вологість, CO2 тощо), забезпечуючи адаптивну вентиляцію за потребою. Налаштування можна конфігурувати за допомогою Modbus RTU або інтерфейсу.
Гнучка інтеграція:
Він працює в діапазоні напруги живлення 110-230 VAC.
Підходить для вбудованого (IP30) або поверхневого (IP40) монтажу, що забезпечує сумісність із різноманітними установками вентиляції.
Додаткові характеристики та опис
У чому полягають відмінності між вентиляторами EC і AC, і яка роль RDCV у керуванні вентиляторами EC?
Вентилятори EC і AC дуже відрізняються. Вентилятори EC мають безліч переваг – від більш дешевої експлуатації завдяки зменшенню гудіння і шумів до підвищення продуктивності і більш точного управління. Відмінність вентилятора EC від вентилятора AC полягає в тому, що вентилятор EC є цифровим. EC означає «електронно-комутований», що в основному означає, що всередині вентилятора є друкована плата для його управління.
RDCV призначений для регулювання швидкості вентилятора EC. EC-вентилятор можна керувати за допомогою різних сигналів (0–10 В постійного струму / 0–20 мА / PWM), проте в більшості випадків він керується сигналом 0–10 В, що надходить на вентилятор, що є стандартним налаштуванням RDCV.
Вентилятори EC і AC дуже відрізняються. Вентилятори EC мають безліч переваг – від більш дешевої експлуатації завдяки зменшенню гудіння і шумів до підвищення продуктивності і більш точного управління. Відмінність вентилятора EC від вентилятора AC полягає в тому, що вентилятор EC є цифровим. EC означає «електронно-комутований», що в основному означає, що всередині вентилятора є друкована плата для його управління.
RDCV призначений для регулювання швидкості вентилятора EC. EC-вентилятор можна керувати за допомогою різних сигналів (0–10 В постійного струму / 0–20 мА / PWM), проте в більшості випадків він керується сигналом 0–10 В, що надходить на вентилятор, що є стандартним налаштуванням RDCV.
Як працює RDCV у ручному режимі та які його налаштування виходу?

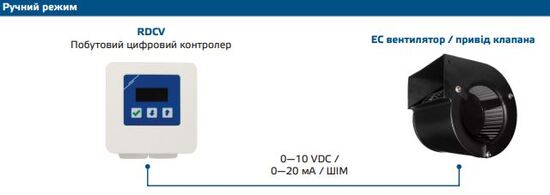

У ручному режимі RDCV є цифровим потенціометром з аналоговим виходом. Тип виходу за замовчуванням – 0-10 В. Інший тип виходу можна вибрати за допомогою комунікації Modbus RTU: 0-10 В постійного струму, 0-20 мА або 0-100% PWM. Цей аналоговий вихідний сигнал можна налаштувати на безступінчасте регулювання або на 2-10 кроків. Вихід можна вручну налаштувати за допомогою стрілок вгору та вниз. Натиснувши кнопку вибору із зеленою галочкою протягом 4 секунд, потенціометр можна активувати або деактивувати. Вибране значення виходу відображається на 7-сегментному світлодіодному дисплеї (% або номер кроку). Ручний або автоматичний режим можна вибрати за допомогою 3-кнопкової клавіатури.
У ручному режимі RDCV є цифровим потенціометром з аналоговим виходом. Тип виходу за замовчуванням – 0-10 В. Інший тип виходу можна вибрати за допомогою комунікації Modbus RTU: 0-10 В постійного струму, 0-20 мА або 0-100% PWM. Цей аналоговий вихідний сигнал можна налаштувати на безступінчасте регулювання або на 2-10 кроків. Вихід можна вручну налаштувати за допомогою стрілок вгору та вниз. Натиснувши кнопку вибору із зеленою галочкою протягом 4 секунд, потенціометр можна активувати або деактивувати. Вибране значення виходу відображається на 7-сегментному світлодіодному дисплеї (% або номер кроку). Ручний або автоматичний режим можна вибрати за допомогою 3-кнопкової клавіатури.

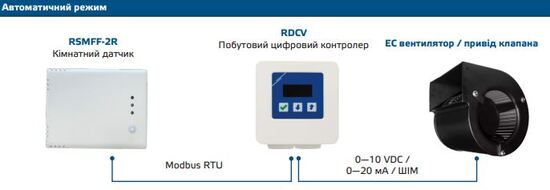

В автоматичному режимі RDCV є контролером HVAC. У цьому режимі роботи RDCV потрібно підключити до датчика Sentera HVAC. В автоматичному режимі вихідне значення контролюється автоматично залежно від виміряного значення. Запитане значення (задане значення) можна регулювати за допомогою 3-кнопкової клавіатури. До RDCV можна підключити різні типи датчиків Sentera HVAC. Аналоговий вихід можна контролювати залежно від температури, вологості, CO2, якості повітря (TVOC) або перепаду тиску. Більш детальну інформацію дивіться в інструкціях з монтажу виробу.
Які пристрої контролює вихідний сигнал і які режими використання пристрою?
Вихідний сигнал може безпосередньо контролювати швидкість обертання вентилятора з електромотором або вентилятора з двигуном змінного струму. Він також може контролювати привід заслінки. Отже, цей пристрій можна використовувати як для ручного, так і для автоматичного регулювання швидкості обертання вентилятора.
Якщо ви виберете ручне управління, ви можете використовувати клавіатурний інтерфейс. Для більш просунутого автоматичного або за запитом варіанту управління базується на показаннях підключеного датчика, вихід якого контролює вентиляцію.
Вихідний сигнал може безпосередньо контролювати швидкість обертання вентилятора з електромотором або вентилятора з двигуном змінного струму. Він також може контролювати привід заслінки. Отже, цей пристрій можна використовувати як для ручного, так і для автоматичного регулювання швидкості обертання вентилятора.
Якщо ви виберете ручне управління, ви можете використовувати клавіатурний інтерфейс. Для більш просунутого автоматичного або за запитом варіанту управління базується на показаннях підключеного датчика, вихід якого контролює вентиляцію.
Як контролер використовує комунікацію Modbus RTU?
Контролер підтримує комунікацію Modbus RTU. Стандартно пристрої Sentera з Modbus RTU на борту можна налаштувати за допомогою безкоштовного програмного забезпечення 3SModbus. Реєстри Modbus RTU дублюють функції, вибрані за допомогою клавіатурного інтерфейсу. Якщо ви вирішите скористатися цією функцією, ви отримаєте доступ до повного набору функцій, що пропонує RDCV, за допомогою вашого комп'ютера.
Контролер підтримує комунікацію Modbus RTU. Стандартно пристрої Sentera з Modbus RTU на борту можна налаштувати за допомогою безкоштовного програмного забезпечення 3SModbus. Реєстри Modbus RTU дублюють функції, вибрані за допомогою клавіатурного інтерфейсу. Якщо ви вирішите скористатися цією функцією, ви отримаєте доступ до повного набору функцій, що пропонує RDCV, за допомогою вашого комп'ютера.
Як і де слід встановлювати контролер?
Корпус контролера дозволяє як поверхневий, так і вбудований монтаж. При вбудовуванні в стіну його захист від проникнення бруду та пилу становить IP44. Для поверхневого монтажу ступінь захисту становить IP54.
RDCV можна встановлювати на будь-яких стінах – твердих, гіпсокартонних або дерев'яних панелях. Якщо ви вирішили встановити контролер вбудованим способом, монтажні отвори ідеально підходять для стандартних європейських настінних коробок, що використовуються для вбудованого монтажу.
Корпус контролера дозволяє як поверхневий, так і вбудований монтаж. При вбудовуванні в стіну його захист від проникнення бруду та пилу становить IP44. Для поверхневого монтажу ступінь захисту становить IP54.
RDCV можна встановлювати на будь-яких стінах – твердих, гіпсокартонних або дерев'яних панелях. Якщо ви вирішили встановити контролер вбудованим способом, монтажні отвори ідеально підходять для стандартних європейських настінних коробок, що використовуються для вбудованого монтажу.
