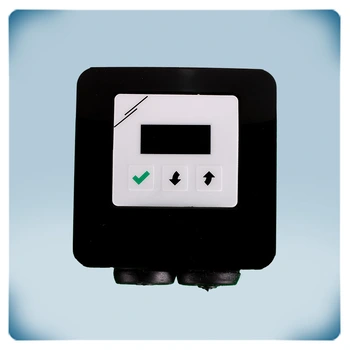

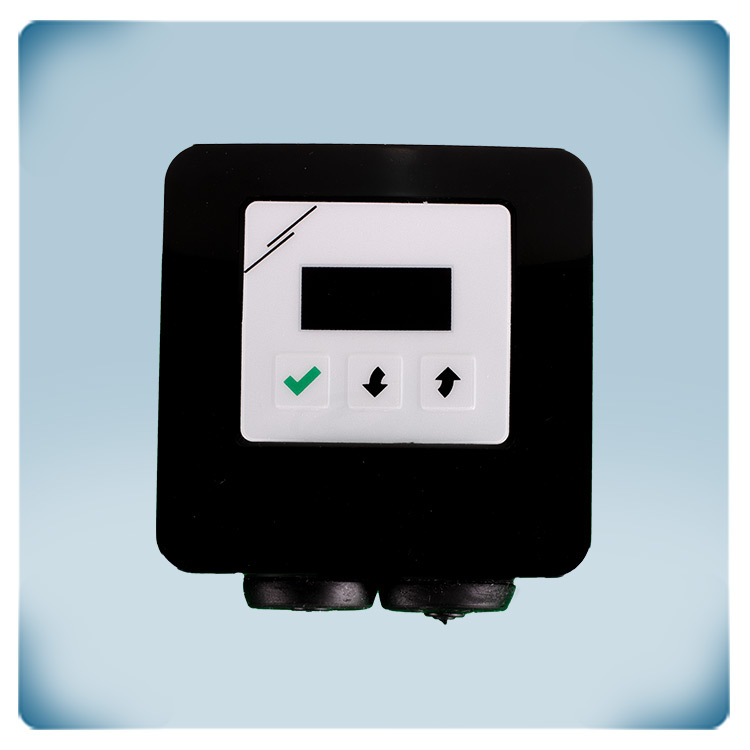

.webp "Régulateur CVC résidentiel | sortie 0-10 VCC | Boîtier anthracite")
.webp "Clavier régulateur CVC résidentiel | sortie 0-10 VCC | Boîtier anthracite")
.webp "Ecran régulateur CVC résidentiel | sortie 0-10 VCC | Boîtier anthracite")
.webp "Boîtier régulateur CVC résidentiel | sortie 0-10 VCC | Boîtier anthracite")

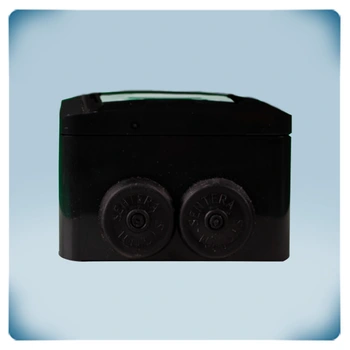

.webp "Passe câble régulateur CVC résidentiel | sortie 0-10 VCC | Boîtier anthracite")
Déclaration CE
Régulateur CVC résidentiel | sortie 0-10 VCC | Boîtier anthracite
Description du produit
La série RDCV peut être utilisée comme potentiomètre numérique ou comme régulateur CVC résidentiel. En mode manuel, le RDCV fonctionne comme un potentiomètre complet avec une interface à 3 boutons et un affichage LED à 7 segments. Le signal de sortie analogique (0-10 VCC / 0-20 mA / 0-100% PWM) peut être variable en continu ou divisé en 2 à 10 étapes égales et a des valeurs minimales et maximales réglables. Il peut être utilisé pour contrôler directement des ventilateurs EC, des variateurs de vitesse pour ventilateur AC, des actionneurs de registre, des vannes ou des dispositifs similaires. Le RDCV peut également être intégré dans un système GTB via Modbus RTU à des fins de surveillance ou de fonction de dérogation temporaire. Son affichage peut être basculé entre la valeur de sortie et le pas de sortie. En mode automatique, le RDCV est un régulateur CVC basé sur la demande avec un point de consigne réglable, qui peut fonctionner avec un transmetteur Sentera CVC via Modbus RTU. Le transmetteur connecté fournit la valeur mesurée via Modbus RTU au RDCV. Le point de consigne demandé peut être réglé via l'interface clavier à 3 boutons ou via Modbus RTU. Le RDCV contrôlera le système de ventilation afin que la valeur demandée soit maintenue. Il existe également la possibilité de passer temporairement outre la valeur de sortie manuellement via Modbus RTU. Les séries RDCV sont disponibles en boîtier anthracite ou blanc avec un indice de protection IP54 ou IP44. Les deux versions sont adaptées au montage en surface (IP54) et encastré (IP44). Tous les paramètres peuvent être modifiés via l'interface à 3 boutons ou via Modbus RTU. Le RDCV est facile à utiliser et dispose d'une large plage de tension d'alimentation: 110-230 VCA, 50-60 Hz.
Spécifications et descriptions supplémentaires
Manuellement ou automatiquement

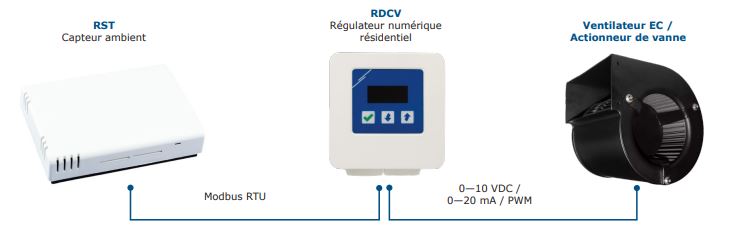

Le RDCV est un potentiomètre électronique multifonctionnel. En combinaison avec un transmetteur Sentera (T, Hr, CO2), il fonctionne de manière entièrement automatique. Il ajuste la vitesse du ventilateur EC (ou du variateur de vitesse VCA) en fonction des valeurs mesurées par le transmetteur et du point de consigne réglé sur le RDCV (contrôle PI). En mode manuel (lorsqu'aucun transmetteur Sentera n'est connecté), la vitesse du ventilateur EC (signal 0-10 VCC) peut être réglée de 2 à 10 étapes. Les différentes étapes peuvent être sélectionnées au moyen des boutons poussoirs.
Le RDCV est un potentiomètre électronique multifonctionnel. En combinaison avec un transmetteur Sentera (T, Hr, CO2), il fonctionne de manière entièrement automatique. Il ajuste la vitesse du ventilateur EC (ou du variateur de vitesse VCA) en fonction des valeurs mesurées par le transmetteur et du point de consigne réglé sur le RDCV (contrôle PI). En mode manuel (lorsqu'aucun transmetteur Sentera n'est connecté), la vitesse du ventilateur EC (signal 0-10 VCC) peut être réglée de 2 à 10 étapes. Les différentes étapes peuvent être sélectionnées au moyen des boutons poussoirs.
Le RDCV est équipé d'un écran LCD (3 chiffres, 7 segments) sur lequel, en mode automatique, la valeur mesurée par le capteur ou le pourcentage de la sortie (signal 0-10 VCC) vers le moteur EC peut être affiché. En mode manuel, le pas sélectionné (2 à 10) ou le pourcentage de la sortie (signal 0-10 VCC) vers le moteur EC peut être affiché.
Le RDCZ peut être installé de façon encastré (boîtier DIN) ou en montage mural. Lorsqu'il est intégré, l'appareil offre une protection IP44, lorsqu'il est monté en surface, il offre une protection IP54.
Superbe qualité
Ce variateur de vitesse est fabriqué en Europe en utilisant les composants électroniques les plus fiables et les plus modernes.
Ce variateur de vitesse est fabriqué en Europe en utilisant les composants électroniques les plus fiables et les plus modernes.
