Hoja de datos
Controlador HVAC residencial | Carcasa antracita
Descripción de producto

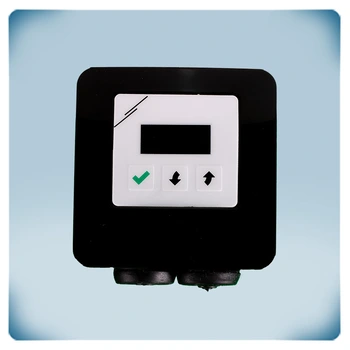

El controlador de velocidad para ventiladores EC RDCV es un potenciómetro digital y controlador HVAC que ofrece precisión en la gestión de la ventilación con funciones avanzadas y un diseño moderno.
Su interfaz intuitiva de 3 botones permite un ajuste fino del sistema en modo manual de forma sencilla.
Este controlador puede operar ventiladores EC, controladores de velocidad para ventiladores AC, variadores de frecuencia o actuadores de compuertas. La salida puede ser continua o dividida en 2 a 10 pasos iguales con valores mínimos/máximos ajustables.
Funciona dentro de un rango de tensión de alimentación de 110 - 230 VAC. Su elegante carcasa en color antracita ofrece opciones de montaje en superficie y empotrado.
El RDCV es una solución ideal para las necesidades de ventilación modernas, ya que combina una interfaz fácil de usar, un modo automático inteligente y opciones de instalación flexibles.
Especificaciones y descripción adicionales
Controlador de velocidad para ventiladores EC
El RDCV está destinado a la regulación de velocidad de ventiladores EC. La mayoría de los ventiladores EC pueden controlarse mediante una señal de control (0–10 VDC / 0–20 mA / PWM). En la mayoría de los casos, se controla con una señal de 0–10 V. Esta señal de control proporciona información sobre la velocidad del ventilador solicitada. 0–10 Voltios es la configuración predeterminada del RDCV. Se pueden seleccionar diferentes tipos de señales de control.
El RDCV está destinado a la regulación de velocidad de ventiladores EC. La mayoría de los ventiladores EC pueden controlarse mediante una señal de control (0–10 VDC / 0–20 mA / PWM). En la mayoría de los casos, se controla con una señal de 0–10 V. Esta señal de control proporciona información sobre la velocidad del ventilador solicitada. 0–10 Voltios es la configuración predeterminada del RDCV. Se pueden seleccionar diferentes tipos de señales de control.
¿Cómo funciona el RDCV en modo manual y cuáles son sus configuraciones de salida?

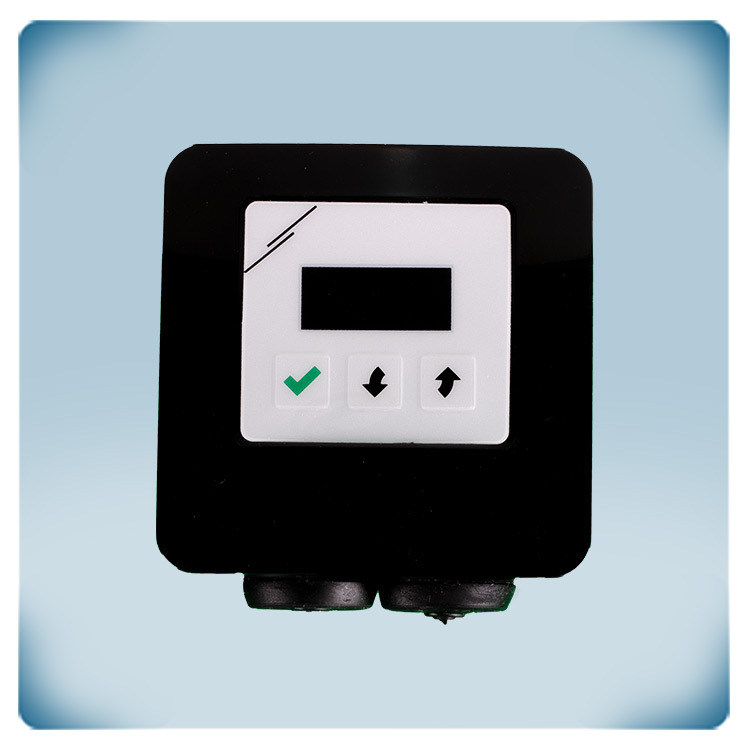

El RDCV es un potenciómetro digital que genera una señal de salida analógica. El tipo de salida predeterminado es 0–10 V. Se puede seleccionar un tipo de salida diferente mediante comunicación Modbus RTU: 0–10 VDC, 0–20 mA o 0–100 % PWM. Esta señal de salida analógica puede ajustarse para ser continua o dividida en 2 a 10 pasos. Puede ajustarse manualmente mediante las flechas arriba y abajo. Al presionar el botón de selección con la marca de verificación verde durante 4 segundos, se puede activar o desactivar el potenciómetro. El valor de salida seleccionado se visualiza mediante la pantalla LED de 7 segmentos (% o número de paso).
El RDCV es un potenciómetro digital que genera una señal de salida analógica. El tipo de salida predeterminado es 0–10 V. Se puede seleccionar un tipo de salida diferente mediante comunicación Modbus RTU: 0–10 VDC, 0–20 mA o 0–100 % PWM. Esta señal de salida analógica puede ajustarse para ser continua o dividida en 2 a 10 pasos. Puede ajustarse manualmente mediante las flechas arriba y abajo. Al presionar el botón de selección con la marca de verificación verde durante 4 segundos, se puede activar o desactivar el potenciómetro. El valor de salida seleccionado se visualiza mediante la pantalla LED de 7 segmentos (% o número de paso).
¿Cómo utiliza el controlador la comunicación Modbus RTU?

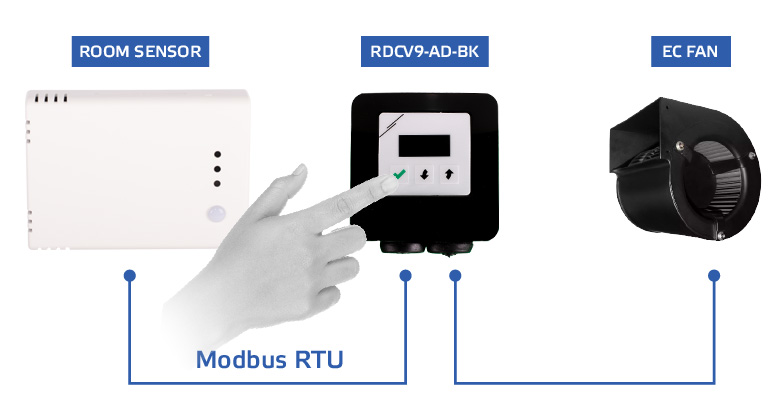

El controlador cuenta con comunicación Modbus RTU. De forma estándar, los dispositivos Sentera con Modbus RTU integrado pueden configurarse mediante el software gratuito 3SModbus. Los registros de retención Modbus RTU duplican las funciones seleccionadas a través de la interfaz del teclado. Si decide utilizar esta funcionalidad, tendrá acceso al conjunto completo de funciones que ofrece el RDCV desde su ordenador.
El controlador cuenta con comunicación Modbus RTU. De forma estándar, los dispositivos Sentera con Modbus RTU integrado pueden configurarse mediante el software gratuito 3SModbus. Los registros de retención Modbus RTU duplican las funciones seleccionadas a través de la interfaz del teclado. Si decide utilizar esta funcionalidad, tendrá acceso al conjunto completo de funciones que ofrece el RDCV desde su ordenador.
¿Cómo y dónde debe montarse el controlador?

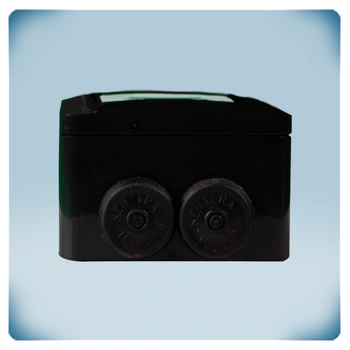

La carcasa del controlador permite tanto montaje en superficie como empotrado. Cuando se instala en una pared, su grado de protección contra la entrada de suciedad y polvo es IP44. Para montaje en superficie, el grado de protección es IP54.
La carcasa del controlador permite tanto montaje en superficie como empotrado. Cuando se instala en una pared, su grado de protección contra la entrada de suciedad y polvo es IP44. Para montaje en superficie, el grado de protección es IP54.
El RDCV puede instalarse sobre o dentro de todo tipo de paredes – macizas, de cartón yeso o paneles de madera. Si opta por la instalación empotrada, los orificios de montaje se ajustan perfectamente a las cajas de empotrar estándar europeas.
