EО декларация за съответствие
ОВиК регулатор за помещения | черен корпус
Описание на продукта
RDCV EC контролер за скоростта на вентилатор: Прецизен контрол на вентилацията
RDCV EC контролерът за скоростта на вентилатор е дигитален потенциометър и ОВК контролер, който предлага прецизно управление на вентилацията с усъвършенствани функции и модерен дизайн.
Удобно управление:

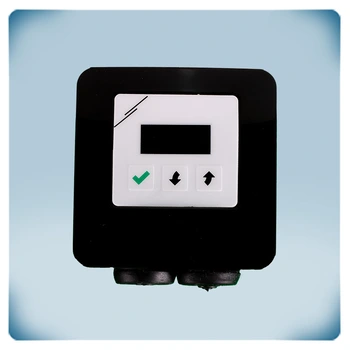

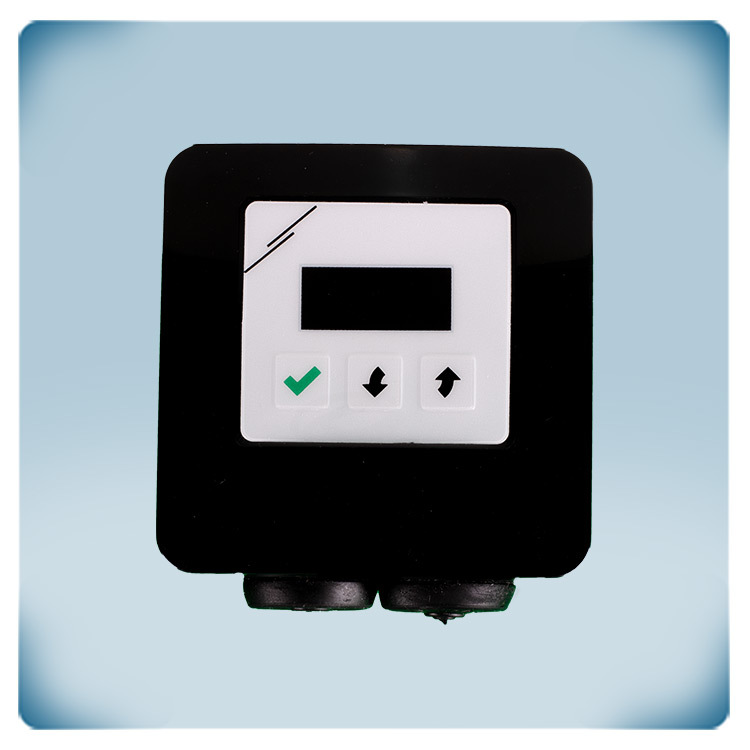

Неговият интуитивен интерфейс с 3 бутона позволява лесна настройка на системата в ръчен режим.
Гъвкав аналогов изход:
Този контролер може да управлява EC вентилатори, контролери за скоростта на AC вентилатори, честотни инвертори или задвижващи механизми на клапи. Изходът може да бъде плавно регулируем или разделен на 2-10 равни стъпки с регулируеми минимални/максимални стойности.
Интелигентен автоматичен режим:

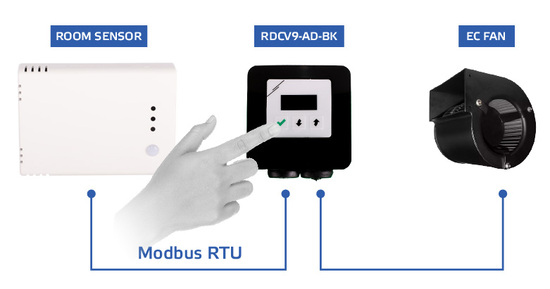

Когато е свързан сензор за ОВК на Sentera, той превключва на автоматичен режим, позволявайки на аналоговия изход да реагира динамично на околната температура, влажност, CO2, качество на въздуха (TVOC) или диференциално налягане. Зададените точки и параметри могат лесно да се променят чрез интерфейса с 3 бутона или Modbus RTU комуникация.
Гъвкавост при захранването и монтажа:
Работи в диапазон на захранващо напрежение от 110 - 230 VAC. Неговият елегантен антрацитен корпус предлага опции както за повърхностен, така и за вграден монтаж.
RDCV е идеално решение за съвременните нужди от вентилация, съчетавайки удобен за потребителя интерфейс, интелигентен автоматичен режим и гъвкави опции за инсталиране.
Допълнителни спецификации и описание
Каква е разликата между EC и AC вентилаторите и защо RDCV9 е подходящ за EC вентилатори?
ЕС и АС вентилаторите са изключително различни по вид. Определението „ЕС“ се отнася за цифровите електронно-комутируеми вентилатори, които имат вградена печатна платка, посредством която можете да настроите скоростта на вентилатора. Работата с ЕС вентилаторите предлага много предимства – от спестяването на разходи до намаляването на шума и бръмченето по време на работа, както и осигуряването на прецизно управление.
ЕС и АС вентилаторите са изключително различни по вид. Определението „ЕС“ се отнася за цифровите електронно-комутируеми вентилатори, които имат вградена печатна платка, посредством която можете да настроите скоростта на вентилатора. Работата с ЕС вентилаторите предлага много предимства – от спестяването на разходи до намаляването на шума и бръмченето по време на работа, както и осигуряването на прецизно управление.
Серията регулатори на обороти RDCV9 са предназначени за управление на скоростта на ЕС вентилатори посредством използването на различни изходни сигнали (0-10 VDC / 0-20 мA / ШИМ), но, въпреки това, в повечето случаи оборотите на вентилатора се регулират посредством използването на сигнал в диапазона от 0 до 10 волта.
Как се управлява вентилаторът в ръчен режим?
В ръчен режим, RDCV9 работи като цифров потенциометър с аналогов изход, типа изход е в диапазона от 0 до 10 волта, като избирането на изхода (0-10 VDC, 0-20 мA или 0-100% ШИМ) става посредством комуникацията по Modbus RTU. Изходният сигнал нараства или намалява в диапазона, зададен от настройките за минимална и максимална стойност на изхода. Можете да настроите изхода посредством стрелките за нагоре или надолу. За да активирате или деактивирате устройството, натиснете и задръжте бутона със зелената отметка за 4 секунди, като след това ще видите статуса на изхода, изписан върху седемсегментният LED дисплей с проценти или цифри. Задаването на режима на управление става посредством клавиатурата.
В ръчен режим, RDCV9 работи като цифров потенциометър с аналогов изход, типа изход е в диапазона от 0 до 10 волта, като избирането на изхода (0-10 VDC, 0-20 мA или 0-100% ШИМ) става посредством комуникацията по Modbus RTU. Изходният сигнал нараства или намалява в диапазона, зададен от настройките за минимална и максимална стойност на изхода. Можете да настроите изхода посредством стрелките за нагоре или надолу. За да активирате или деактивирате устройството, натиснете и задръжте бутона със зелената отметка за 4 секунди, като след това ще видите статуса на изхода, изписан върху седемсегментният LED дисплей с проценти или цифри. Задаването на режима на управление става посредством клавиатурата.
Как се осъществява автоматичният режим на управление?
В автоматичен режим, RDCV e „главно устройство“, като за активиране на режима следва да свържете ОВК сензор на Сентера към регулатора. Изходната стойност е зададена автоматично спрямо измерената стойност на температура, относителна влажност, концентрация на въглероден диоксид, качество на въздуха (ЛОС частици) или диференциално налягане. Благодарение на трибутонната клавиатура можете да зададете желаната стойност на измерване. Най-различни по вид сензори и трансмитери следва да бъдат свързани към регулатора на обороти RDCV. Препоръчваме Ви да се запознаете по-обстойно с придружаващата устройството документация преди да пристъпите към процеса на монтаж и инсталация.
В автоматичен режим, RDCV e „главно устройство“, като за активиране на режима следва да свържете ОВК сензор на Сентера към регулатора. Изходната стойност е зададена автоматично спрямо измерената стойност на температура, относителна влажност, концентрация на въглероден диоксид, качество на въздуха (ЛОС частици) или диференциално налягане. Благодарение на трибутонната клавиатура можете да зададете желаната стойност на измерване. Най-различни по вид сензори и трансмитери следва да бъдат свързани към регулатора на обороти RDCV. Препоръчваме Ви да се запознаете по-обстойно с придружаващата устройството документация преди да пристъпите към процеса на монтаж и инсталация.
Каква е ролята на регулатора RDCV9 в интелигентните вентилационни системи?
Благодарение на аналоговия сигнал можете директно да управлявате ЕС вентилатор, регулатор на обороти за АС вентилатор, както и задвижващи устройства за клапи, като регулаторът RDCV9 може да се управлява посредством избирането на ръчен или автоматичен режим на управление. В случай, че изберете ръчен режим на работа, за да настроите устройството използвайте интуитивната клавиатура. С цел по-усъвършенствана работа на регулатора в автоматичен режим, управлението му се базира на отчетените стойности от свързания сензор, посредством чийто изход можете да управлявате вентилацията в сградата.
Какви са възможностите на Modbus RTU комуникацията?
Регулаторът на обороти има вградена комуникация по Modbus RTU, което означава, че стандартни устройства на Сентера с включена комуникация по Modbus могат да се настройват посредством безплатния софтуер 3SModbus. Регистрите за съхранение дублират функциите, избрани чрез клавиатурата. В случай, че искате да използвате тази функция, имате достъп до пълния набор от функции, предлагани от RDCV, използвайки Вашият компютър.
Какви опции за монтаж предлага устройството и каква е степента на защита на корпуса?

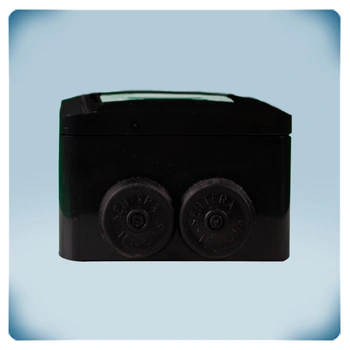

Корпусът на изделието е изработен от висококачествена пластмаса, предоставяйки възможност за избор между два типа монтаж на изделието – вграден (със степен на защита IP44 с цел предпазване на електрониката на изделието от проникване на прах или влага) или повърхностен монтаж (със степеп на защита IP54). RDCV може да се монтира върху и във всички видове стени – масивни, гипсокартонени или дървени плоскости. Ако изберете вграден монтаж, монтажните отвори пасват перфектно на стандартните европейски стенни кутии, използвани за вграден монтаж.
