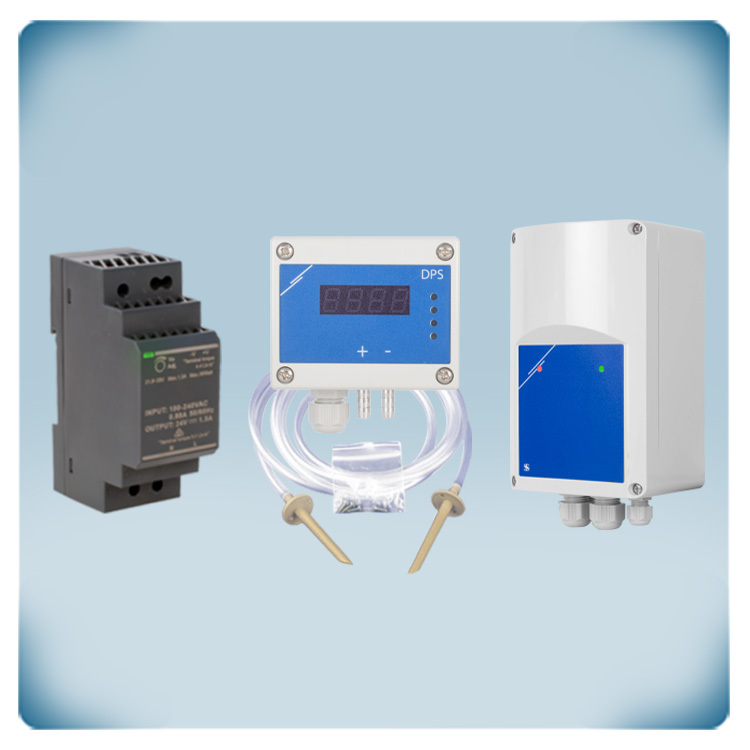

AC motor 10 A | basınç kontrolü 0 - 1.000 Pa | TK izleme

Fanlar için göstergeli diferansiyel basınç kontrolörü. Tipik bir uygulama Değişken Hava Hacmi akışı veya VAV kontrolüdür. Besleme gerilimi 24 VDC'dir. Çalışma aralığı 0 - 1.000 Pa'dır. Fark basıncını veya hava hacmi akışını istenen ayar noktasında sabit tutmak için fan hızını kontrol eder. Hava hızı kontrolü, pitot tüpü bağlantı seti ile birlikte de mümkündür: PSET-PTS-200. Ayar noktası Modbus RTU iletişimi üzerinden ayarlanabilir. Sensör çıkışı EC fanlarını, frekans invertörlerini veya AC fan hız kontrol cihazlarını 0-10 V üzerinden kontrol eder. Gerekirse başka bir çıkış tipi seçilebilir. 7 segmentli LED ekran ve dört LED gösterge, transmitter durumunun ve kontrol edilen değerlerin net bir şekilde gösterilmesini sağlar. Fark basınç ayar noktası ve diğer tüm ayarlar Modbus RTU üzerinden ayarlanabilir.

DIN rayına monte 24 Volt güç kaynağı modülü, giriş voltajını (tipik olarak AC şebeke voltajı veya farklı bir DC voltajı) sabit bir 24 VDC (volt doğru akım) çıkış voltajına dönüştürmek için kullanılan elektrikli bir cihazdır ve elektrik kabinlerinde DIN raylarına monte edilmek üzere tasarlanmıştır. Bu güç kaynağı 24 VDC sağlayarak çok çeşitli elektronik cihaz ve sistemlerle uyumlu hale getirir. Cihaz 85-264 VAC / 50-60 Hz giriş voltajını kabul eder ve maksimum 36 W yük bağlanabilir. Yükü bağlamak için terminal bloğunun kullanılması mümkündür. Besleme modülü bir IP20 kutu ile korunur ve elektrik tesisatınızın güvenliği aşırı yük ve aşırı gerilim koruması ile artırılır. Bu anahtarlamalı güç kaynağının kullanılabileceği temel sektörlerden bazıları bina otomasyonu (örn. HVAC kontrolü), endüstriyel otomasyon (örn. sensörlere, kontrolörlere vb. sabit güç sağlamak), yenilenebilir enerji (örn. güneş enerjisi sistemleri) veya laboratuvar ekipmanı olarak kullanılabilir. Anahtarlamalı güç kaynakları, doğrusal güç kaynaklarına kıyasla daha verimli, daha hafif ve daha kompakttır (transformatörsüz tasarımları sebebiyle). Yüksek verimlilikleri nedeniyle daha az ısı üretirler ve daha fazla enerji tasarrufuna katkıda bulunurlar.

Kanal sistemine bir diferansiyel basınç sensörü veya kontrolörü bağlamak için nozul ve PVC boru seti. 2 plastik nozul (L 66,6 mm, D 6 mm) ve 2 m uzunluğunda ve maksimum 10.000 Pa çalışma basıncına sahip 2 esnek, şeffaf PVC boru içerir. Nozulları standart kanallara sabitlemek için vidalar da dahildir. Bu set HVAC uygulamaları için tasarlanmıştır ve fark basınç transmitterleri, kontrolörleri veya anahtarları ile birlikte kullanılabilir.

0-10 V girişli AC fan hız kontrolörü. Tek fazlı motorları kontrol eder. (Kombine) maksimum motor akımı 10 A'dır. TK izleme fonksiyonu aşırı ısınma durumunda motoru devre dışı bırakır. Motor problemleri durumunda alarm çıkışı devreye girer. Normal çalışma sırasında, motor entegre AÇMA-KAPAMA düğmesi veya dijital giriş üzerinden uzaktan etkinleştirilebilir veya devre dışı bırakılabilir. Yüksek ve düşük hız, dahili düzelticilerle ayarlanabilir. Analog giriş tipi atlayıcılar veya Modbus RTU (0-10 V veya 0-20 mA) üzerinden seçilebilir. Kick start veya soft start hızlandırma ve farklı çalışma modları Modbus RTU üzerinden seçilebilir. Motor etkinleştirildiğinde düzenlenmemiş çıkış etkindir. Besleme gerilimi 230 VAC'dir. AC fan hızı, faz açısı kontrolü, Triyak teknolojisi ile motor voltajının değiştirilmesiyle düzenlenir.
