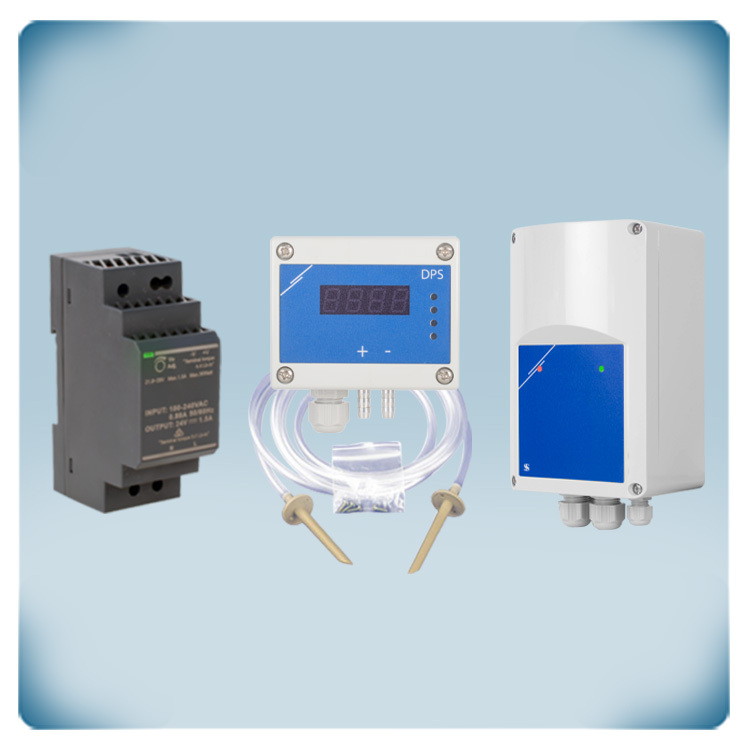

motore AC 10 A | controllo pressione 0-1,000 Pa | mon. TK

Questo è un regolatore di pressione differenziale con display. La tensione di alimentazione è 24 VDC. L'intervallo operativo è compreso tra 0 e 1.000 Pa. Controlla la velocità del ventilatore per mantenere la pressione differenziale o il flusso d'aria costante al setpoint. Il controllo della velocità dell'aria è possibile anche in combinazione con un set di collegamento con tubo di Pitot: PSET-PTS-200. Il setpoint può essere regolato tramite comunicazione Modbus RTU. L'uscita del sensore può controllare ventilatori EC, convertitori di frequenza o regolatori di velocità per ventilatori AC tramite una tensione che va da 0 a 10 V. Se necessario, è possibile selezionare un altro tipo di uscita. Il display LED a 7 segmenti e i quattro indicatori LED forniscono una chiara indicazione visiva dello stato del trasmettitore e dei valori controllati. Un'applicazione tipica è quella di garantire un flusso volumetrico costante di aria pulita, indipendentemente dalla richiesta. Il setpoint della pressione differenziale e tutte le altre impostazioni possono essere regolate tramite Modbus RTU.

Il modulo di alimentazione a 24 Volt montato su guida DIN è un dispositivo elettrico utilizzato per convertire la tensione di ingresso (tipicamente la tensione di rete CA o una tensione CC diversa) in una tensione di uscita stabile a 24 VDC (volt di corrente continua) ed è progettato per essere montato su guide DIN in armadi elettrici. Questo alimentatore eroga una tensione di 24 VDC, rendendolo compatibile con un'ampia gamma di dispositivi e sistemi elettronici. Il dispositivo accetta una tensione d'ingresso di 85-264 VCA / 50-60 Hz e vi si può collegare un carico massimo di 36 W. Per il collegamento del carico è possibile utilizzare la morsettiera. Il modulo di alimentazione è protetto da un involucro IP20 e la sicurezza dell'installazione elettrica è aumentata dalla protezione da sovraccarico e sovratensione. Alcuni dei settori chiave in cui questo alimentatore switching può essere utilizzato sono l'automazione degli edifici (ad esempio, il controllo HVAC), l'automazione industriale (ad esempio, fornendo un'alimentazione stabile a sensori, controllori, ecc.), l'energia rinnovabile (ad esempio, i sistemi di energia solare) o le apparecchiature di laboratorio. Gli alimentatori a commutazione sono, rispetto a quelli lineari, più efficienti, più leggeri e più compatti (grazie alla loro struttura senza trasformatore). Grazie alla loro elevata efficienza, producono meno calore e contribuiscono a un maggiore risparmio energetico.

Questo set di ugelli e tubi in PVC collega il sensore di pressione differenziale - o regolatore di pressione - alla canalizzazione. Contiene 2 ugelli in plastica (L 66,6 mm, P 6 mm) e 2 tubi flessibili in PVC trasparente con una lunghezza di 2 metri sopporta una pressione massima di esercizio di 10.000 Pa. Sono incluse anche le viti per il fissaggio degli ugelli nelle canalizzazioni standard. Questo set è progettato per applicazioni HVAC e può essere utilizzato in combinazione con trasmettitori di pressione differenziale, controller o interruttori.

Questo e un regolatore di velocità variabile è ha un ingresso analogico. Controlla motori monofase. La funzione di monitoraggio TK disattiva il motore in caso di surriscaldamento. L'uscita allarme viene attivata in caso di problemi al motore. Durante il normale funzionamento, il motore può essere attivato o disattivato tramite l'interruttore ON-OFF integrato o da remoto tramite l'ingresso digitale. Alta e bassa velocità sono regolabili tramite trimmer interni. Il tipo di ingresso analogico può essere selezionato tramite ponticelli o tramite Modbus RTU (0-10 V o 0-20 mA). Kick start, soft start e altre diverse modalità operative sono selezionabili tramite Modbus RTU. L'uscita non regolata è attiva quando il motore è abilitato. La tensione di alimentazione è 230 VAC. La velocità del ventilatore AC è regolata variando la tensione del motore tramite il controllo dell'angolo di fase - tecnologia Triac. La corrente massima (combinata) del motore è 10 A.
