Ürün veri sayfası
TVOC kontrolör | gömme montaj | LED göstergeler | 230 V AC
Ürün açıklaması
Çoklu Ölçümler: Sıcaklık, bağıl nem, hava kalitesi (TVOC) ve ortam ışığı seviyelerini ölçer.
Esnek Montaj: Benzersiz kutusu hem sıva altı hem de sıva üstü montajı destekler.
Geniş Güç Uyumluluğu: Sensör, 85 ila 264 volt arasında geniş bir besleme gerilimi aralığında çalışır.
Tek Çıkışlı Kontrol: Ölçülen değerlere göre, tek bir analog çıkış bir EC fanını, AC fan hız kontrol cihazını veya bir damper aktüatörünü doğrudan kontrol eder.
Ayarlanabilir Çıkış Tipi: Çıkış sinyali seçilebilir özelliktedir ve varsayılan değeri 0-10 V'tur.
Tam Ayarlanabilirlik: Tüm ölçümler ve ayarlar, Modbus RTU iletişimi aracılığıyla kullanılabilir ve ayarlanabilir.
Değiştirilebilir Sensör: TVOC sensör elemanı değiştirilebilir, bu da bakımı kolaylaştırır.
Doluğa Dayalı Kontrol: Ortam ışığı sensörü, odanın doluluk durumuna göre havalandırma sistemini kontrol etmek için kullanılabilir.
Belgeler
Ek özellikler ve açıklama
Bir odadaki Uçucu Organik Bileşiklerin (VOC) ölçülmesi, yüksek VOC seviyeleri insan sağlığına zararlı olabileceğinden, iç mekan hava kalitesini değerlendirmek amacıyla önemlidir. VOC'ler boyalar, temizlik ürünleri, mobilyalar ve daha fazlası gibi çeşitli kaynaklardan yayılır. VOC monitörünü ölçmek istediğiniz odaya yerleştirin. Odadaki havanın temsili bir örneğini sağlayabileceği bir yere yerleştirmek önemlidir. Potansiyel VOC kaynaklarının çok yakınına (örneğin yeni boyanmış duvarlar) veya dış havanın ölçümleri etkileyebileceği pencere veya kapıların yakınına yerleştirmekten kaçının. Monitörün stabilize olması ve doğru okumalar sağlaması için bir süre çalışmasına izin verin.
Sensör Hava Kalitesini ve Diğer Değerleri Nasıl Gösterir?
Bu HVAC sensör kontrol ünitesindeki yeşil, sarı ve kırmızı LED'ler TVOC seviyesini açık bir şekilde gösterir. Yeşil LED, TVOC seviyesinin kabul edilebilir sınırlar içinde olduğunu ve yeterli temiz hava beslemesi olduğunu gösterir. TVOC seviyesi uyarı aralığına girdiğinde sarı LED yanar. Kırmızı renk, TVOC seviyesinin aralık dışında olduğunu veya yetersiz temiz hava beslemesi olduğunu gösterir. Diğer ölçülen değerlerden biri de (sıcaklık veya bağıl nem) LED göstergeleri ile gösterilebilir. Modbus RTU ölçülen sıcaklık, bağıl nem, TVOC, çiylenme noktası ve ortam ışığı seviyesine erişim sağlar.

Sensör HVAC Sistemini Nasıl Kontrol Eder?
Bu sensörün çıkışı doğrudan bir EC fanını, bir AC fan hız kontrol cihazını veya bir damper aktüatörünü kontrol edebilir. Çıkış değeri ölçülen sıcaklık, nem ve TVOC konsantrasyonuna göre orantılı olarak değişir. Daha fazla temiz hava gerektiğinde, sensör fan hızını artırır veya damperi açar.
Sensörün Güç Kaynağı ve Kablolama Gereksinimleri Nelerdir?

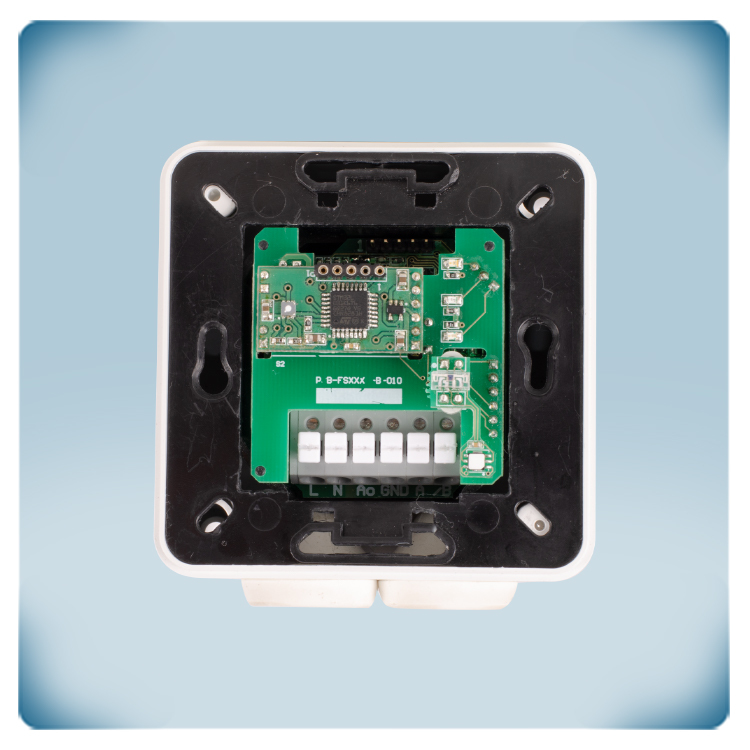

Bu HVAC sensörü 230 V AC besleme voltajı gerektirir; harici bir güç kaynağına gerek yoktur. Kafes kelepçeli terminal blokları kablolama ve kurulum süresini azaltır. Düzenli bakım ihtiyacını ortadan kaldırır ve tek veya çok telli kablolar için güvenilir bir temas sağlar.
Sensörün Kurulumu ve Ayarları Nasıl Yapılır?
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime özgüdür. VOC'lerin varlığı, belirli bir ortamda yer alan belirli kaynaklara ve faaliyetlere bağlıdır. Bu parametreler yine de kurulum sırasında doğru değerlere ayarlanır. Diğer varsayılan ayarlar çoğu uygulama için uygun olacaktır. Ancak, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 V DC; 0-20 mA; % 0-100 PWM; Modbus RTU. Durum göstergesi için kullanılan LED'lerin ışık seviyeleri ayarlanabilir ve bir veya daha fazla ölçüm değerini devre dışı bırakmayı seçebilirsiniz. Modbus kayıt haritası, tüm programlanabilir ayarların kapsamlı bir listesini sağlar.
Sensörün Kalitesi ve Dayanıklılığı Nasıl Sağlanır?
Bu HVAC sensörü Avrupa'da üretilmiştir. Her sensörün kalibrasyonu fabrikamızda yapılır ve test edilir. TVOC sensör elemanı arızası durumunda, bu modül değiştirilebilir. Yüksek kalitede sensör elemanları ve bileşenleri kullanıyoruz. Bu, bu HVAC transmitterinin uzun vadeli istikrarını ve hassasiyetini sağlar.
