Transmetteur encastré qualité air | sortie simple, 85-264 VCA
Description du produit
Ce capteur d'ambiance mesure la température, l'humidité relative, la qualité de l'air (TVOC) et les niveaux de lumière ambiante. Son boîtier unique prend en charge à la fois le montage encastré et en surface. Il fonctionne sur une large plage de tension d'alimentation, de 85 à 264 Volts.
Basé sur les valeurs mesurées, une seule sortie analogique contrôle directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de registre. Le signal de sortie est sélectionnable, avec une valeur par défaut de 0-10 V. Toutes les mesures et les réglages sont disponibles et ajustables via la communication Modbus RTU.
L'élément capteur TVOC est remplaçable pour assurer une maintenance facile. Le capteur de lumière ambiante peut également être utilisé afin de contrôler le système de ventilation en fonction de l'occupation de la pièce.
Spécifications et descriptions supplémentaires
Qu'est-ce que le VOC et où le capteur doit-il être placé ?
Mesurer les Composés Organiques Volatils VOC dans une pièce est important afin de pouvoir évaluer la qualité de l'air intérieur, comme des niveaux élevés de VOC peuvent être nocifs par rapport à la santé humaine. Les VOC sont émis par diverses sources telles que les peintures, les produits de nettoyage, les meubles, et plus encore. Placez le moniteur de VOC dans la pièce que vous souhaitez mesurer. Il est important de le positionner là, où il peut fournir un échantillon représentatif de l'air dans la pièce. Évitez de le placer trop près des sources potentielles de VOC (par exemple, des murs fraîchement peints) ou près des fenêtres ou des portes où l'air extérieur peut influencer les mesures. Laissez le moniteur fonctionner durant un certain temps afin de se stabiliser et de fournir des lectures précises.
Comment le capteur indique-t-il la qualité de l'air et les autres valeurs ?

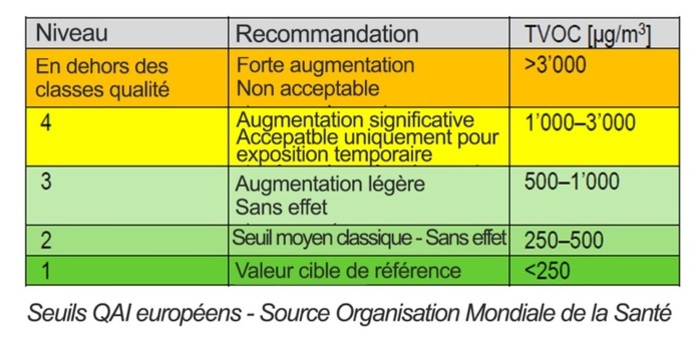

Les LED verte, jaune et rouge sur ce contrôleur de capteur CVC fournissent une claire indication visuelle du niveau de TVOC. La LED verte indique que le niveau de TVOC est dans les limites acceptables et que l'apport d'air frais est suffisant. La LED jaune s'allume lorsque le niveau de TVOC entre dans la plage d'alerte. La couleur rouge indique que le niveau de TVOC est hors plage ou que l'apport d'air frais est insuffisant. L'une des autres valeurs mesurées (température ou humidité relative) peut également être indiquée par les indicateurs LED. Modbus RTU donne accès à la température mesurée, à l'humidité relative, au TVOC, au point de rosée et au niveau de lumière ambiante.
Quelles options de montage sont disponibles pour le capteur ?
Ce capteur est adapté pour être monté sur un mur, une surface plane ou dans une boîte de montage mural européenne standard. Lorsque le capteur est monté encastré, seule la plaque frontale est visible sur le mur.
Comment le capteur contrôle-t-il le système CVC ?
La sortie de ce capteur peut contrôler directement un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de registre. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité et de la concentration de TVOC mesurées. Lorsqu'un plus grand apport d'air frais est requis, le capteur augmente la vitesse du ventilateur ou ouvre le registre.
Quelles sont les exigences d'alimentation électrique et de câblage du capteur ?

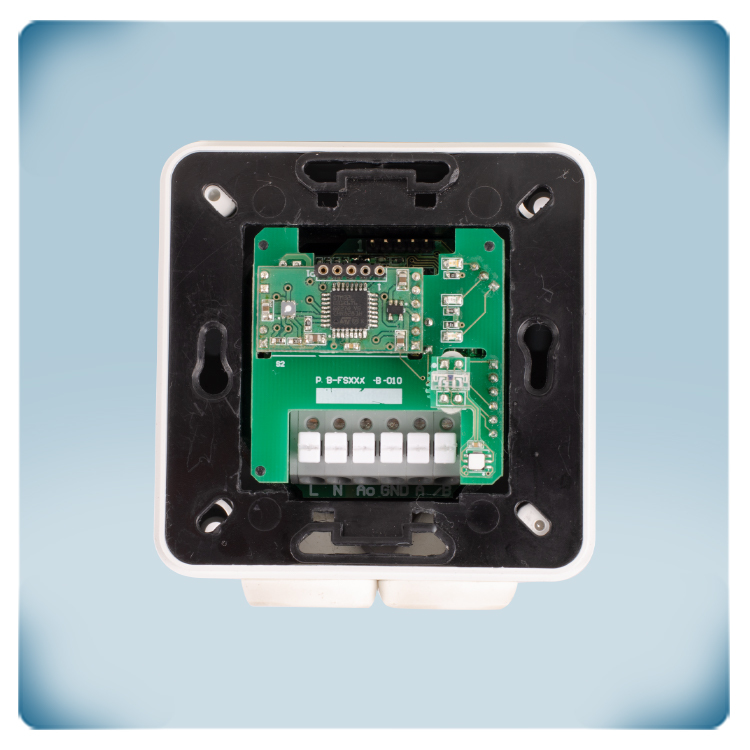

Ce capteur CVC nécessite une tension d'alimentation de 230 V AC — il n'y a pas besoin d'une alimentation externe. Les borniers à ressort réduisent le temps de câblage et d'installation. Ils éliminent le besoin d'entretien régulier et garantissent un contact fiable pour les fils pleins ou toronnés.
Comment l'installation et les réglages du capteur sont-ils effectués ?
Ce capteur nécessite très peu de configuration. Il est presque directement utilisable une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. La présence de VOC dépend des sources et des activités spécifiques qui ont lieu dans un environnement particulier. Ces paramètres sont néanmoins ajustés aux valeurs correctes pendant l'installation. Les autres réglages par défaut conviendront à la plupart des applications. Toutefois, si nécessaire, ils peuvent être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V DC; 0-20 mA; 0-100% PWM; Modbus RTU. Les niveaux de lumière des LED utilisées pour l'indication d'état sont ajustables, il est bien possible de choisir de désactiver une ou plusieurs valeurs de mesure. La table des registres Modbus fournit une liste exhaustive de tous les réglages programmables.
Comment la qualité et la durabilité du capteur sont-elles assurées ?
Ce transmetteur CVC est fabriqué en Europe. Dans notre usine, chaque capteur est calibré et testé. Le module TVOC peut être remplacé dans le cas peu probable d’une défaillance. On utilise des éléments capteurs et des composants de haute qualité, ce qui à son tour garantit la stabilité et la précision à long terme de ce contrôleur CVC.
