Ürün veri sayfası
Otomatik fan hızı kontrol cihazı | çift çıkışlı 6 A | Wi-Fi ağ geçidi
Ürün açıklaması

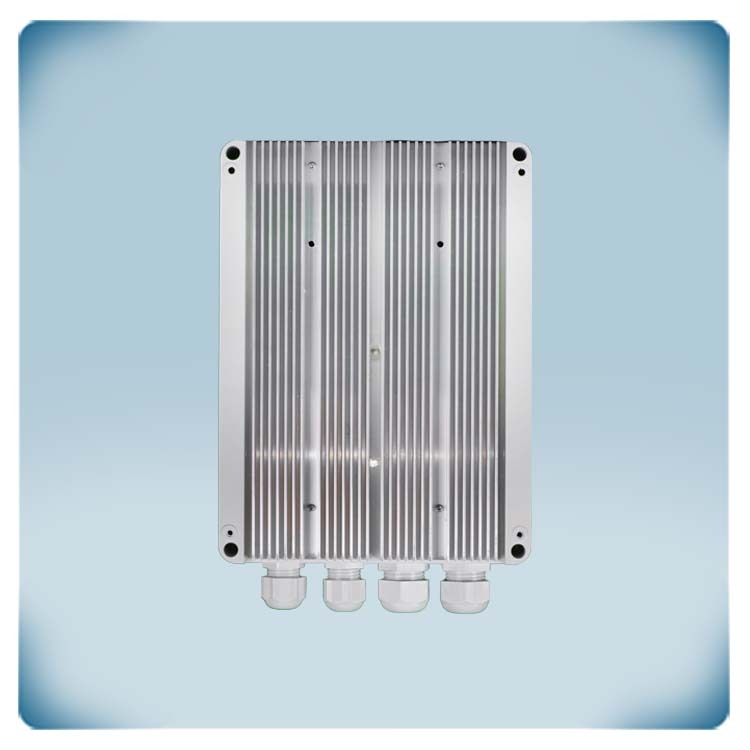

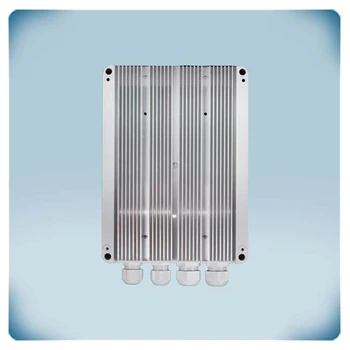

TCMF8-602WF, tek fazlı sistemlerde hassas AC fan hız kontrolü için tasarlanmış gelişmiş bir kontrolörüdür. 230 VAC / 50-60 Hz güçle çalışır ve maksimum 2 x 6 A yüke sahiptir.
Gerçek zamanlı sensör verilerine dayanarak fan hızını otomatik olarak ayarlar ve durumu belirtmek için bir RGB LED'e sahiptir. Kontrolör, hem hızlı başlatma ("kick start") hem de yumuşak başlatma ("soft start") işlevlerinin yanı sıra, ayarlanabilir minimum ve maksimum motor voltajı ayarları sunar.
Bağlantı için, Gücünü Modbus üzerinden (PoM) alan RJ45 konektörleri aracılığıyla en fazla dört HVAC sensöründen veri alır ve Modbus RTU (RS485) protokolünü kullanır. Ayrıca, yerleşik bir sensör güç kaynağına ve motorun termal koruması için iki ayrı TK girişine sahiptir.
Bu modelde, yerleşik bir Wi-Fi internet ağ geçidi bulunur. Ürün yazılımı (firmware), SenteraWeb'den indirilebilir ve ağ geçidini bağlı tutabilir veya bağlantısını kesebilirsiniz.
Cihaz, IP54 koruma derecesine sahiptir ve 2 yıl garantilidir.
Belgeler
Ek özellikler ve açıklama
TCMF8 kontrolörleri, uygulamaya özel yazılım gerektirir. Genel olarak, sistemdeki sensörlerin veya potansiyometrelerin girişine bağlı olarak fan hızını düzenlerler.

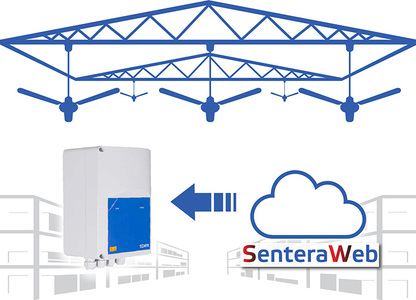

Uygulamaya özel ürün yazılımı, kişisel HVAC bulut platformunuz olan SenteraWeb üzerinden indirilebilir. Bu denetleyici, Wi-Fi üzerinden bağlanabilen entegre bir internet ağ geçidine sahiptir. Ürün yazılımı indirildikten sonra TCMF8 denetleyicisi bağımsız çalışabilir veya SenteraWeb'e bağlı kalabilir.
Uygulamaya Özel Yazılımı Nereden Bulabilir ve Nasıl Yapılandırabilirim?
Genel HVAC uygulamaları için sınırlı miktarda özel ürün yazılımı sürümü sunuyoruz (ör. Destratifikasyon, talebe dayalı fan hızı kontrolü, vb.). Önce web sitemizin çözüm sayfası

Kontrolör Hangi AC Fan Tipleriyle Uyumludur ve Nasıl Çalışır?
Motorunuzun voltaj kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisine başvurmanız en iyisidir. Bu hız kontrol cihazı tamamen sessiz çalışır.
Doğru motor kontrolü sayesinde, düşük hızda motor gürültüsü sınırlı kalacaktır.
TCMF8 Kontrolörleri Motor Aşırı Isınmasını Nasıl Önler?
Bir AC motor arızalandığında, bu genellikle aşırı ısınmadan kaynaklanır. Motorun aşırı ısınmasını zamanında tespit etmek için bazı motorlarda TK veya termal kontaklar bulunur. Bu termal kontaklar motor sargılarındaki sıcaklığı ölçer. TCMF8 fan hızı kontrolörleri iki termal motor kontağını izleyebilir. Motorun aşırı ısınması durumunda, TK izleme işlevi, kalıcı motor hasarını önlemek için motoru devre dışı bırakacaktır. Motor TK'sı, TK ve 24 VDC terminallerine bağlanabilir.
Harici Sensörler Nasıl Bağlanır ve PoM Nedir?
Harici HVAC sensörleri veya potansiyometreleri Modbus RTU iletişimi veya analog girişler üzerinden bağlanabilir. Harici cihazların kablolamasını basitleştirmek için RJ45 soketi üzerinden 24 Volt besleme sağlanır 24 Voltluk besleme ve Modbus iletişimi tek bir kablo üzerinden dağıtılabilir, buna Modbus veya PoM (Modbus üzerinden güç) diyoruz. Tüm ayarlar Modbus Tutma kayıtları üzerinden ayarlanabilir
Kontrolör Nereye ve Nasıl Monte Edilmelidir?
