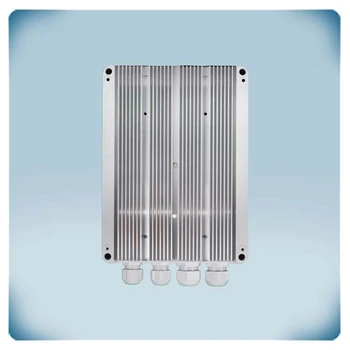

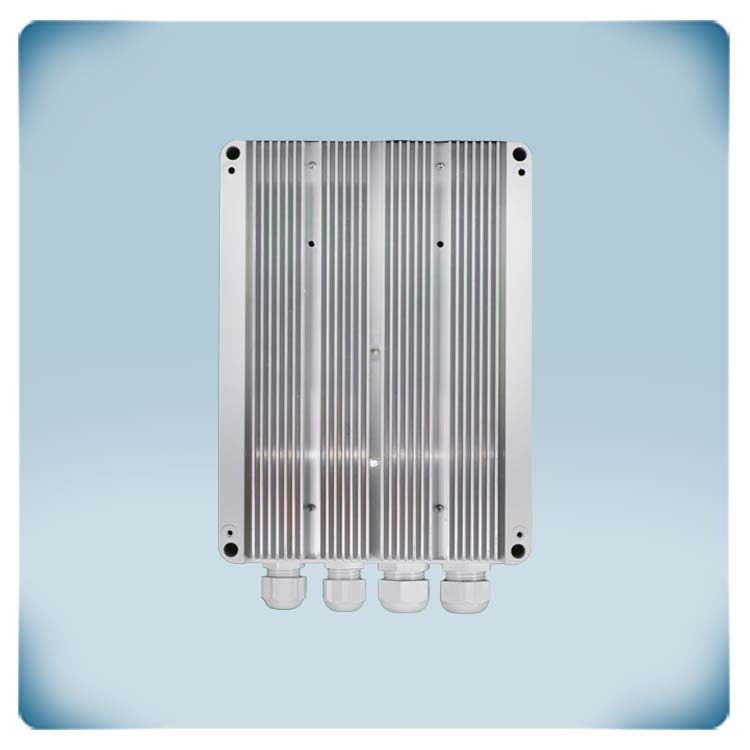

Автоматичний регулятор швидкості AC вентилятора | 6 А | Wi-Fi шлюз
Опис продукту
TCMF8-602WF — це сучасний контролер, призначений для точного керування швидкістю обертання АС вентилятора в однофазних системах. Напруга живлення 230 VAC / 50—60 Гц, максимальне навантаження 2 х 6 А.
Автоматично регулює швидкість вентилятора на основі даних із датчиків у реальному часі. Підтримує автоматичний або ручний режими керування.
Світлодіод RGB для індикації стану.
Пропонує функцію kick start (швидкий запуск) або soft start (плавний запуск), а також можливість налаштування мінімальної та максимальної напруги на двигуні.
Розумна автоматизація та підключення: отримує дані з до 4 HVAC-датчиків через роз’єми RJ45 з підтримкою PoM (живлення по кабелю).
Використовує протокол зв’язку Modbus RTU (RS485) та має вбудоване живлення для датчиків.
Захист: має два окремі входи TK для термічного захисту двигуна.
Спеціальне програмне забезпечення можна завантажити через SenteraWeb. Вбудований інтернет-шлюз можна підключити через Wi-Fi.
Ступінь захисту IP54 (відповідно до EN 60529). Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Як працюють контролери TCMF8, і чи потрібне їм підключення до Інтернету?
Для регуляторів TCMF8 потрібне спеціальне програмне забезпечення. Як правило, вони регулюють швидкість вентилятора на основі вхідних даних підключених датчиків або потенціометрів. Спеціальне забезпечення можна завантажити через SenteraWeb — онлайн-портал ОВіК. Цей контролер має вбудований інтернет-шлюз, який можна підключити через Wi-Fi. Після завантаження прошивки контролер TCMF8 може працювати автономно або залишатися підключеним до SenteraWeb. Він дозволяє користувачам дистанційно керувати своїми системами опалення, вентиляції та кондиціонування та контролювати їх за допомогою смартфона, комп’ютера чи інших інтелектуальних пристроїв і зазвичай надає такі функції:
- Дистанційне керування: дистанційне налаштування параметрів температури, встановлювати розклади та управляти режимами роботи обладнання, підвищуючи енергоефективність вентиляціної системи.
- Моніторинг: відстеження продуктивності систем ОВіК, отримувати сповіщення про проблеми або потреби в обслуговуванні та відстежувати споживання енергії.
- Архівація даних: збереження даних, які можуть бути корисними для аналізу продуктивності та тенденцій роботи систем ОВіК.
- Дистанційне керування: дистанційне налаштування параметрів температури, встановлювати розклади та управляти режимами роботи обладнання, підвищуючи енергоефективність вентиляціної системи.
- Моніторинг: відстеження продуктивності систем ОВіК, отримувати сповіщення про проблеми або потреби в обслуговуванні та відстежувати споживання енергії.
- Архівація даних: збереження даних, які можуть бути корисними для аналізу продуктивності та тенденцій роботи систем ОВіК.
Що таке вентилятор змінного струму (AC Fan) і як ним керує TCMF8?
АС вентилятор — це вентилятор, що працює від змінного струму. Він відіграє важливу роль у забезпеченні циркуляції повітря в системах ОВіК. Вентилятори змінного струму широко використовуються в різноманітних системах охолодження для розсіювання тепла, що виникає внаслідок роботи електронних компонентів, або для покращення циркуляції повітря в приміщеннях. TCMF8 призначений для керування вентиляторами змінного струму й пропонує конкретні рішення залежно від потреб замовника.
АС вентилятор — це вентилятор, що працює від змінного струму. Він відіграє важливу роль у забезпеченні циркуляції повітря в системах ОВіК. Вентилятори змінного струму широко використовуються в різноманітних системах охолодження для розсіювання тепла, що виникає внаслідок роботи електронних компонентів, або для покращення циркуляції повітря в приміщеннях. TCMF8 призначений для керування вентиляторами змінного струму й пропонує конкретні рішення залежно від потреб замовника.
Де можна знайти та налаштувати прошивку для конкретного застосування?
Ми пропонуємо обмежену кількість версій прошивки для типових застосувань в системах опалення, вентиляції та кондиціонування повітря (наприклад, дестратифікація, регулювання швидкості вентилятора залежно від потреб тощо). Спочатку виберіть необхідну функцію на сторінці рішень нашого веб-сайту, а потім завантажте прошивку для конкретного застосування. За необхідності можна налаштувати деякі параметри за допомогою регістрів Modbus Holding. Програмування не потрібне!
Якими типи вентиляторів підтримує регулятор і як він працює?
Цей регулятор має два виходи для керування вентиляторами змінного струму з однофазним двигуном. Максимальний сумарний струм становить 6 А на вихід. Швидкість вентилятора регулюється шляхом зменшення напруги двигуна за допомогою технології фазового кута / TRIAC. Це означає, що цей контролер швидкості підходить тільки для двигунів з регульованою напругою. Якщо ви не впевнені, чи є ваш двигун з регульованою напругою, найкраще звернутися до виробника двигуна. Цей контролер швидкості працює абсолютно безшумно. Завдяки точному керуванню двигуном, гудіння двигуна на низькій швидкості залишається обмеженим.
Як датчик запобігає перегріванню і що таке TK?
Коли двигун змінного струму виходить з ладу, це часто відбувається через перегрівання. Щоб вчасно виявити перегрівання двигуна, деякі двигуни оснащені TK або термоконтактами. Ці термоконтакти вимірюють температуру в обмотках двигуна. Контролери швидкості вентилятора TCMF8 можуть контролювати два термоконтакти двигуна. У разі перегріву двигуна функція контролю TK вимкне двигун, щоб запобігти його постійному пошкодженню. TK двигуна можна підключити до клем TK і 24 В постійного струму.
Як зовнішні пристрої підключаються до датчика і що таке PoM?
Зовнішні датчики HVAC або потенціометри можна підключити через комунікацію Modbus RTU або через аналогові входи. Для спрощення підключення зовнішніх пристроїв через роз'єм RJ45 доступне живлення 24 В. Живлення 24 В і комунікація Modbus можуть розподілятися через один кабель — ми називаємо це Power over Modbus або PoM. Усі налаштування можна регулювати через регістри Modbus Holding.
Коли двигун змінного струму виходить з ладу, це часто відбувається через перегрівання. Щоб вчасно виявити перегрівання двигуна, деякі двигуни оснащені TK або термоконтактами. Ці термоконтакти вимірюють температуру в обмотках двигуна. Контролери швидкості вентилятора TCMF8 можуть контролювати два термоконтакти двигуна. У разі перегріву двигуна функція контролю TK вимкне двигун, щоб запобігти його постійному пошкодженню. TK двигуна можна підключити до клем TK і 24 В постійного струму.
Як зовнішні пристрої підключаються до датчика і що таке PoM?
Зовнішні датчики HVAC або потенціометри можна підключити через комунікацію Modbus RTU або через аналогові входи. Для спрощення підключення зовнішніх пристроїв через роз'єм RJ45 доступне живлення 24 В. Живлення 24 В і комунікація Modbus можуть розподілятися через один кабель — ми називаємо це Power over Modbus або PoM. Усі налаштування можна регулювати через регістри Modbus Holding.
Де і як слід встановлювати контролер?
Цей контролер швидкості вентилятора можна встановити на стіні або панелі в приміщенні. Переконайтеся, що контролер швидкості вентилятора може достатньо охолоджуватися. Бажано встановити його в прохолодному місці, краще не під прямими сонячними променями. Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал є вогнегасним, дуже міцним і забезпечує хороший захист від ударів. Він забезпечує захист IP54 від проникнення пилу та води. Для надійної і довгострокової експлуатації пристрою температура довкілля має бути в межах -10—60 °C, а відносна вологість в діапазоні 5—95 % без утворення конденсату. Завжди підключайте пристрій до мережі коли він повністю сухий.
