Régulateur de vitesse automatique | 2x 6 A | passerelle Wi-Fi
Description du produit
Le TCMF8-602WF est un régulateur avancé qui assure un contrôle précis de la vitesse des ventilateurs CA dans les systèmes monophasés. Il fonctionne sur une alimentation de 230 VAC / 50-60 Hz avec une charge maximale de 2 x 6 A.
Il ajuste automatiquement la vitesse du ventilateur en fonction des données de capteurs en temps réel et intègre une LED RVB pour l'indication de statut. Le régulateur propose des fonctions de démarrage initial (kick start) et de démarrage progressif (soft start), ainsi que des réglages ajustables pour les tensions moteur minimale et maximale.
Pour la connectivité, il reçoit les données d'un maximum de quatre capteurs CVC via des connecteurs RJ45 avec alimentation par Modbus (PoM), en utilisant le protocole Modbus RTU (RS485). Il dispose d'une alimentation intégrée pour les capteurs et de deux entrées CT séparées pour la protection thermique du moteur.
Ce modèle inclut une passerelle Internet Wi-Fi intégrée. Le micrologiciel (firmware) peut être téléchargé depuis SenteraWeb, idem, l'utilisateur peut choisir de maintenir la passerelle connectée ou de la déconnecter.
Le dispositif présente un indice de protection IP54 et bénéficie d'une garantie de 2 ans.
Spécifications et descriptions supplémentaires
Comment fonctionnent les régulateurs TCMF8 et quelles sont leurs options de connectivité ?
Les régulateurs TCMF8 nécessitent un micrologiciel (firmware) spécifique à l'application. En général, ils régulent la vitesse du ventilateur en fonction des signaux provenant des capteurs ou des potentiomètres connectés. Le micrologiciel spécifique à l’application peut être téléchargé via SenteraWeb, votre plateforme cloud CVC personnelle. Ce régulateur intègre une passerelle Internet qui peut être connectée via Wi-Fi. Une fois le micrologiciel téléchargé, le régulateur TCMF8 peut fonctionner en mode autonome ou rester connecté à SenteraWeb.
Que sont les ventilateurs C.A. et comment le TCMF8 les contrôle-t-il ?
Un ventilateur CA est un ventilateur alimenté par un courant alternatif. Il joue un rôle clé en facilitant la circulation de l'air au sein des systèmes de chauffage, de ventilation et de climatisation. Les ventilateurs CA sont couramment utilisés dans diverses applications de refroidissement pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation de l'air dans les bâtiments. Le TCMF8 est conçu pour le contrôle à la demande des ventilateurs CA et offre des solutions spécifiques en fonction des besoins du client.
Un ventilateur CA est un ventilateur alimenté par un courant alternatif. Il joue un rôle clé en facilitant la circulation de l'air au sein des systèmes de chauffage, de ventilation et de climatisation. Les ventilateurs CA sont couramment utilisés dans diverses applications de refroidissement pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation de l'air dans les bâtiments. Le TCMF8 est conçu pour le contrôle à la demande des ventilateurs CA et offre des solutions spécifiques en fonction des besoins du client.
Où trouver et utiliser le micrologiciel spécifique à l'application ?

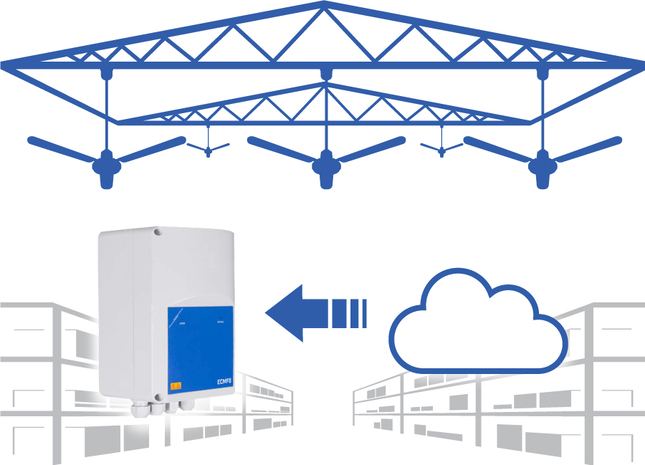

On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres d'attente Modbus. Aucune programmation n'est requise !
On propose un nombre limité de versions de micrologiciel (firmware) spécifiques pour les applications CVC courantes (par exemple, la déstratification, le contrôle de la vitesse du ventilateur basé sur la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres d'attente Modbus. Aucune programmation n'est requise !
Quel type de ventilateurs le régulateur prend-il en charge, et comment fonctionne-t-il ?
Ce régulateur possède deux sorties pour contrôler les ventilateurs CA équipés d'un moteur monophasé. Le courant maximal combiné est de 6 A par sortie.
Ce régulateur possède deux sorties pour contrôler les ventilateurs CA équipés d'un moteur monophasé. Le courant maximal combiné est de 6 A par sortie.
La vitesse du ventilateur est régulée en réduisant la tension du moteur via le contrôle de l'angle de phase / la technologie TRIAC. Cela veut dire que ce régulateur de vitesse est n'est adapté qu'aux moteurs à tension régulable. Si vous n'êtes pas certain que votre moteur soit à tension régulable, il est préférable de contacter son fabricant.
Ce régulateur de vitesse fonctionne de manière totalement silencieuse. La vitesse du ventilateur peut être réglée via le bouton situé sur le panneau avant. Grâce au contrôle précis du moteur, le bruit de ronronnement du moteur à basse vitesse reste limité.
Comment le régulateur prévient-il la surchauffe du moteur ?
Lorsqu'un moteur CA tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter cette surchauffe à temps, certains moteurs sont équipés des CT ou bien de contacts thermiques. Ces contacts thermiques mesurent la température au niveau des enroulements du moteur. Les régulateurs de vitesse de ventilateur TCMF8 peuvent surveiller deux contacts thermiques de moteur. En cas de surchauffe, la fonction de surveillance CT désactive le moteur pour prévenir tout dommage moteur permanent. Le CT du moteur peut être raccordé aux bornes CT et 24 VDC du régulateur.
Lorsqu'un moteur CA tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter cette surchauffe à temps, certains moteurs sont équipés des CT ou bien de contacts thermiques. Ces contacts thermiques mesurent la température au niveau des enroulements du moteur. Les régulateurs de vitesse de ventilateur TCMF8 peuvent surveiller deux contacts thermiques de moteur. En cas de surchauffe, la fonction de surveillance CT désactive le moteur pour prévenir tout dommage moteur permanent. Le CT du moteur peut être raccordé aux bornes CT et 24 VDC du régulateur.
Comment les capteurs externes sont-ils connectés, et qu'est-ce que le PoM ?
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble — c'est ce que l'on appelle l'alimentation par Modbus ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente Modbus.
Où et comment le régulateur doit-il être monté ?

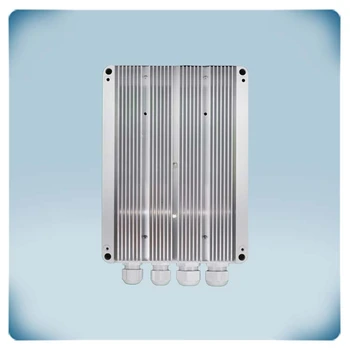

Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau, en intérieur. Assurez-vous qu'il puisse se refroidir suffisamment. Installez-le de préférence dans un endroit frais et, idéalement, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique de haute qualité r-ABS VO (UL94). Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il assure également une protection IP54 contre la pénétration de la poussière et de l'eau.
Les capteurs CVC externes ou les potentiomètres peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble — c'est ce que l'on appelle l'alimentation par Modbus ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente Modbus.
Où et comment le régulateur doit-il être monté ?
Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau, en intérieur. Assurez-vous qu'il puisse se refroidir suffisamment. Installez-le de préférence dans un endroit frais et, idéalement, à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique de haute qualité r-ABS VO (UL94). Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il assure également une protection IP54 contre la pénétration de la poussière et de l'eau.
