Modbus RTU IO modülü / 4 sıcaklık girişi / 4 analog giriş
Ürün açıklaması
Bu Modbus RTU I / O modülünde 4 sıcaklık probu girişi ve 4 analog giriş bulunur.Sıcaklık problarının ve analog girişlerin gelen sinyalleri Modbus RTU Giriş kayıtlarına aktarılır. Güç kaynağı 24 VDC pom'dur. Bu, hem güç kaynağının hem de Modbus RTU iletişiminin RJ45 soketi üzerinden bağlandığı anlamına gelir. PT500 veya PT1000 sıcaklık probları 4 sıcaklık girişi üzerinden bağlanabilir. 4 Analog girişin tipi Modbus RTU üzerinden seçilebilir: 0-10 VDC / 0-20 mA /% 0-100 PWM. 4 Analog giriş için varsayılan giriş tipi 0-10 vdc'dir. Bu modül bir elektrik dolabına DIN rayı monte edilebilir.
Ek özellikler ve açıklama
Nasıl çalışır?
Sentera cihazları, RS485 teknolojisini kullanan Modbus RTU haberleşme protokolü üzerinden birbirleriyle iletişim kurar. Bazı uygulamalarda ise damper aktüatörleri ve EC fanlar gibi Sentera dışındaki cihazlarla haberleşme ihtiyacı ortaya çıkabilir. Bu harici cihazlar DADCM-44 modülü üzerinden sisteme kolayca entegre edilebilir. Harici cihazlardan gelen veriler, modül üzerinde bulunan 4 analog giriş ve 4 sıcaklık girişi aracılığıyla alınır. Analog girişler varsayılan olarak 0–10 VDC giriş sinyallerini kabul edecek şekilde yapılandırılmıştır. Bununla birlikte, giriş tipi Modbus RTU protokolü üzerinden değiştirilebilir. Dört analog giriş için 0–10 VDC veya 0–20 mA sinyal seçeneklerinden biri kullanılabilir. Dört sıcaklık girişi ise PT500 veya PT1000 probları ile kullanılabilir. Analog ve sıcaklık girişlerinden alınan sinyal değerleri sayısal değerlere dönüştürülür ve sekiz adet Modbus Input Register içerisinde saklanır. Bu değerler bir Modbus Master cihazı tarafından okunabilir.
Modbus RTU nedir?
Modbus RTU, RS485 teknolojisi üzerinden çalışan ve cihazlar arasında seri haberleşme sağlayan, endüstriyel otomasyon uygulamalarında yaygın olarak kullanılan bir iletişim protokolüdür. Modbus RTU; sensörler, kontrol cihazları ve aktüatörler gibi farklı cihazlar arasında güvenilir ve standartlaştırılmış veri alışverişi yapılmasını sağlar. DADCM-44 analogdan Modbus'a dönüştürücü, analog sinyallerin bir Modbus haberleşme ağına entegre edilmesini sağlayan bir cihazdır. Sensörlerden veya diğer harici cihazlardan gelen analog sinyalleri dijital değerlere dönüştürür ve bu değerleri Modbus register'ları üzerinden haberleşme ağına aktarır. DADCM-44, analog giriş sinyallerini alır, bu sinyalleri sayısallaştırır ve elde edilen verileri Modbus protokolü üzerinden iletir. Cihaz tipik olarak Modbus Slave olarak çalışır ve verilerin Modbus fonksiyon kodları kullanılarak bir Modbus Master tarafından okunmasını sağlar.
Kablolama nasıl yapılır?
DADCM-44 modülünün Modbus RTU haberleşmesi ve 24 VDC güç beslemesi RJ45 soketi üzerinden sağlanır ve bu bağlantı için standart bir Ethernet kablosu kullanılabilir. Alternatif olarak RJ45 konnektör kullanılarak uygulamaya özel bir kablo da hazırlanabilir. 24 VDC Power over Modbus (PoM) beslemesi kullanılırken güvenli ve güvenilir çalışma için uygun güç besleme ve kablolama standartlarına uyulması gerekir. Cihaz üzerinde iki adet RJ45 soketi bulunmaktadır. Bunlardan biri PoM ve Modbus RTU bağlantısı için, diğeri ise diğer Modbus modüllerinin bağlanması için kullanılır. DADCM-44'ün beslemesi için özel olarak tasarlanmış DIN raya monte edilebilen 24 VDC güç kaynağı modülü de kullanılabilir.
LED göstergeleri ne anlama gelir?
DADCM-44 üzerinde cihazın temel çalışma durumlarını gösteren üç adet standart yeşil LED bulunmaktadır. Bu LED'ler güç durumunu, veri gönderimini ve veri alımını gösterir. Power LED'i cihazın enerji durumunu, Tx LED'i veri gönderimini, Rx LED'i ise veri alımını gösterir. Ayrıca iki RJ45 soketinin her birinde iki adet yeşil LED bulunmaktadır. Bu LED'ler Modbus RTU haberleşmesinin aktif olduğunu göstermek amacıyla yanıp söner.
Montaj nasıl yapılır?

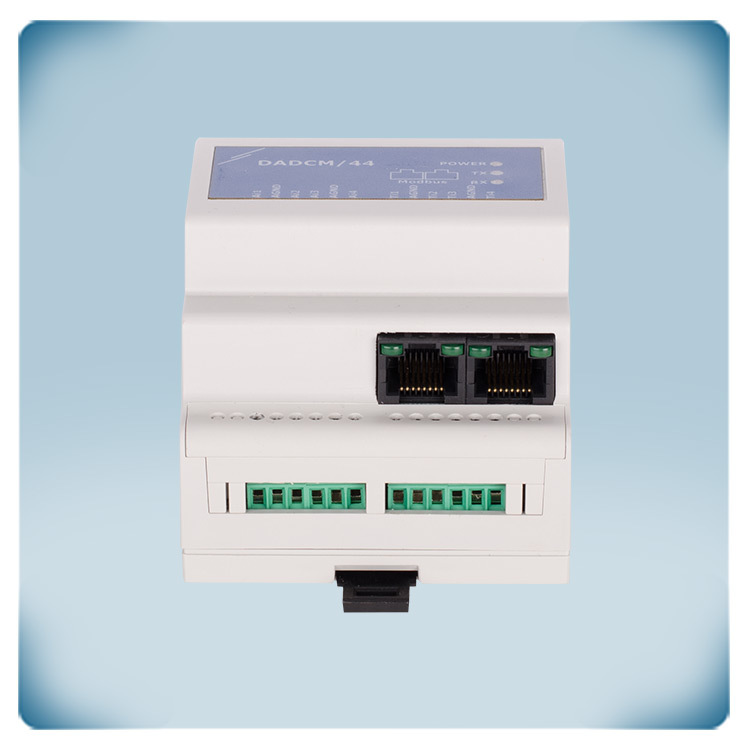

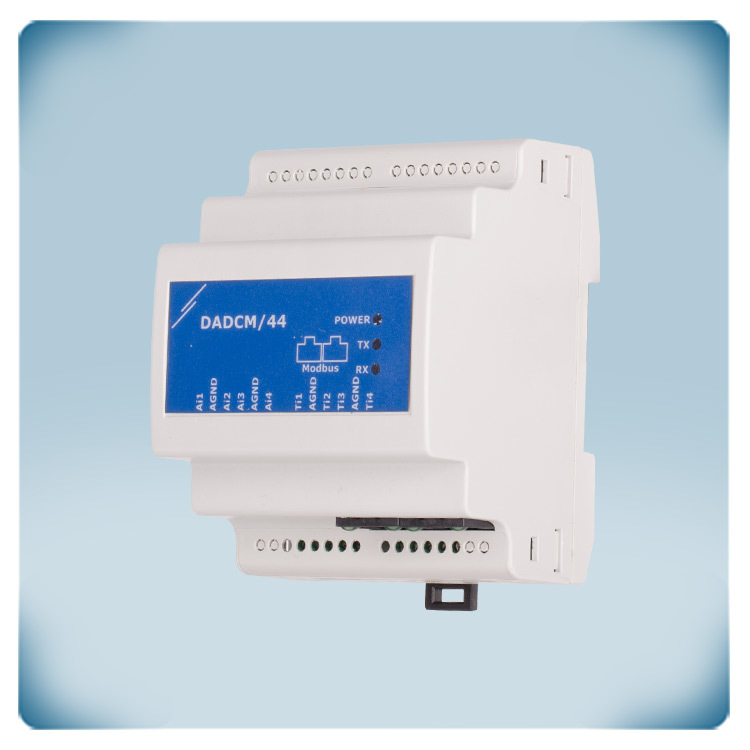

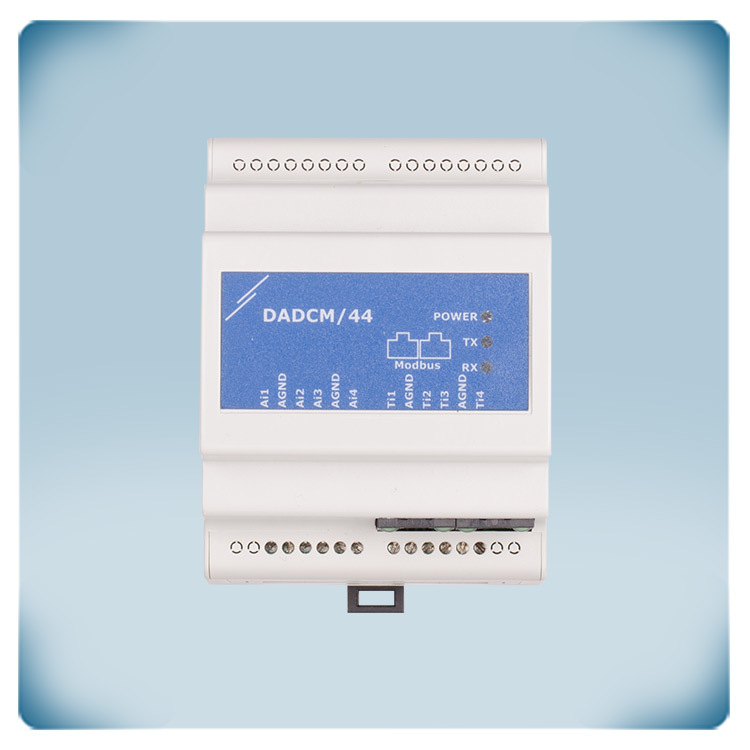

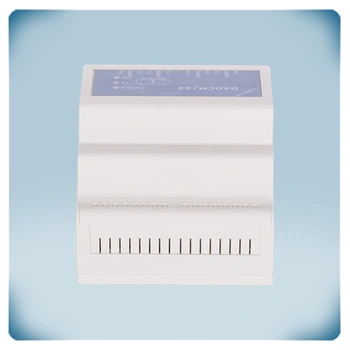

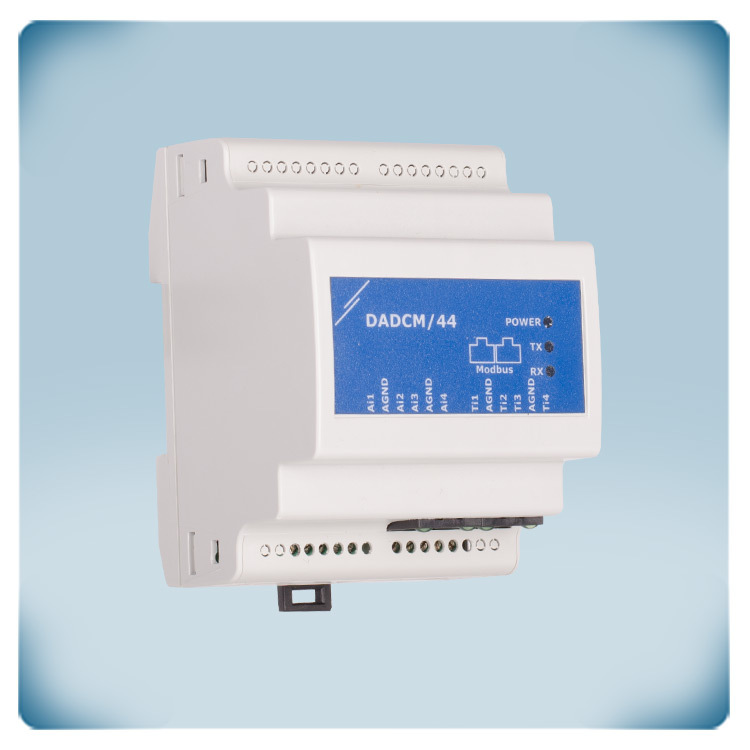

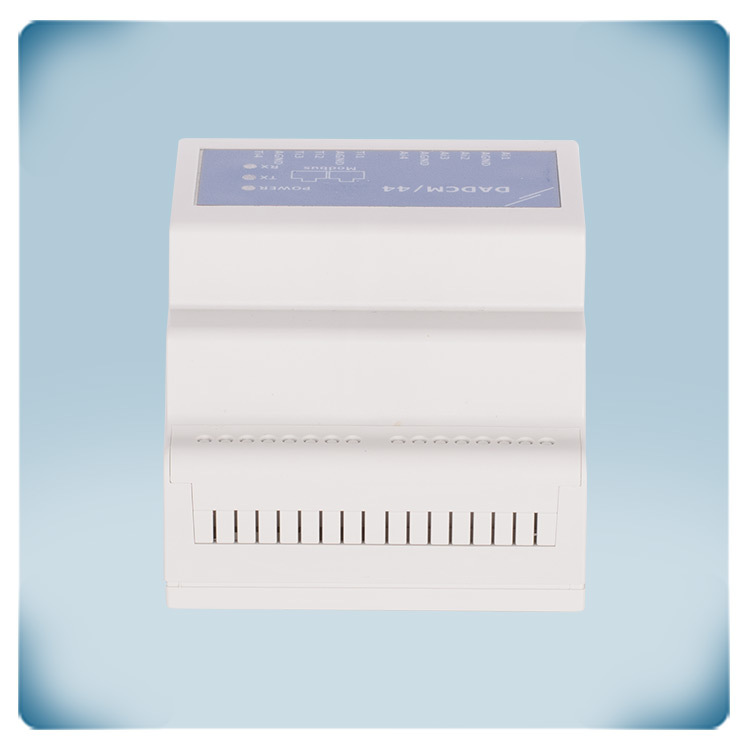

DADCM-44, elektrik panoları veya kontrol kabinleri içerisinde DIN raya monte edilmek üzere tasarlanmış kompakt bir muhafaza içerisinde sunulur. DIN ray muhafazaları, elektronik ve elektriksel komponentlerin pano içerisinde güvenli ve düzenli bir şekilde monte edilmesini ve korunmasını sağlar. DADCM-44 muhafazası kompakt ve kolay monte edilebilecek şekilde tasarlanmıştır. Cihazın montajı için DADCM-44 DIN ray üzerine yerleştirilir ve cihazın alt kısmında bulunan klips kullanılarak raya kilitlenir. Muhafaza IP30 koruma sınıfına sahiptir ve kir ile toza karşı belirli seviyede koruma sağlar. Cihazın muhafazası, PC'nin dayanıklılık ve ısı direnci özellikleri ile ABS'nin süneklik ve işlenebilirlik özelliklerini bir araya getiren yüksek kaliteli PC-ABS plastik malzemeden üretilmiştir.
