Techninė dokumentacija
Analoginio ir temperatūros signalo konverteris į Modbus RTU
Produkto aprašymas

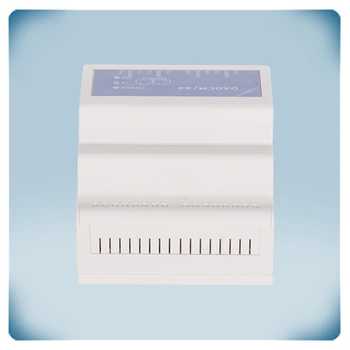

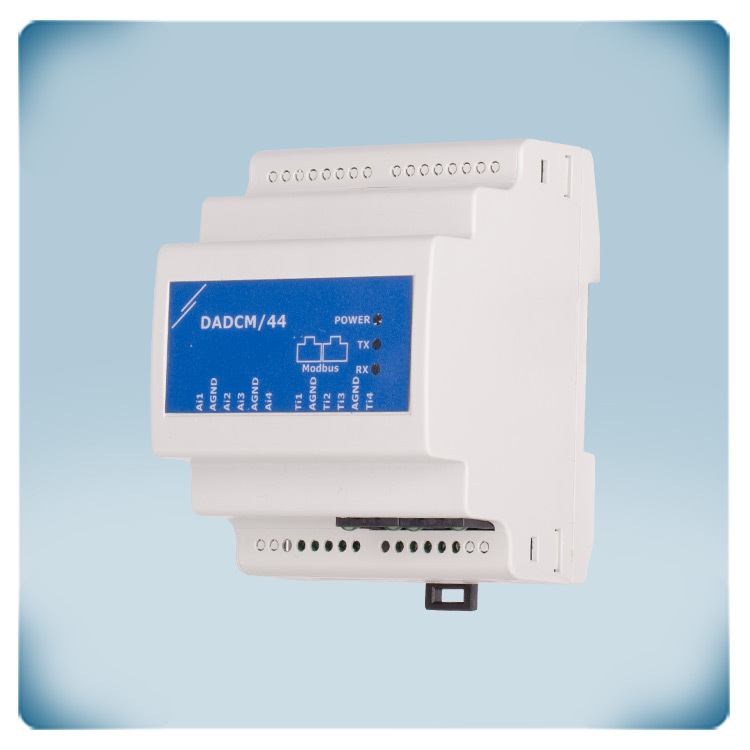

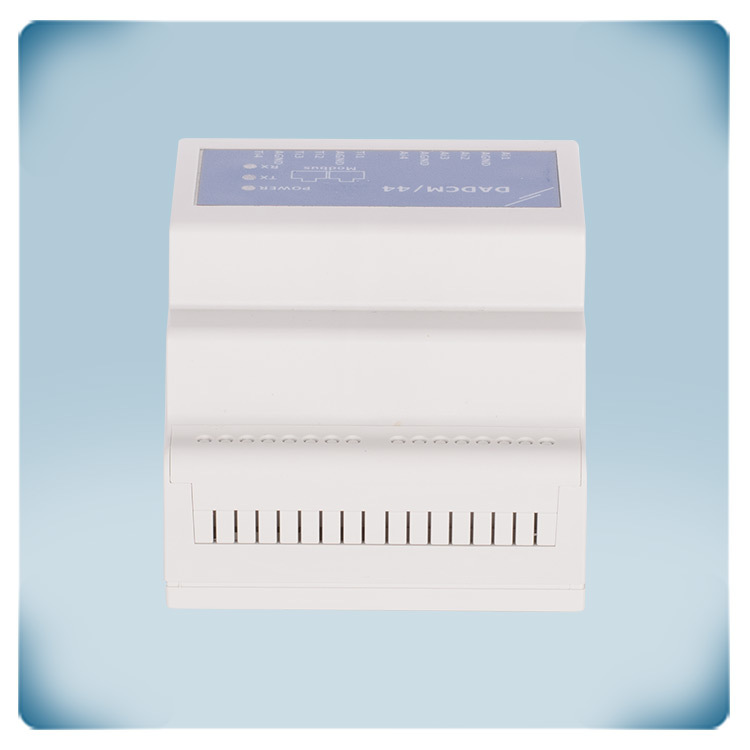

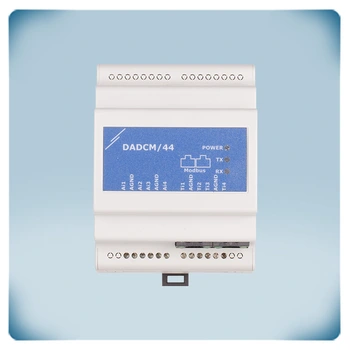

Analoginio ir temperatūros signalo konverteris į Modbus RTU. DADCM-44 yra Modbus RTU tinklo įėjimo modulis, turintis 4 analoginius / moduliuojamus įėjimus (0-10 VDC / 0-20 mA / 0–100% PWM) ir 4 temperatūros įėjimus (PT500 arba PT1000) turi Modbus RTU ryšį.

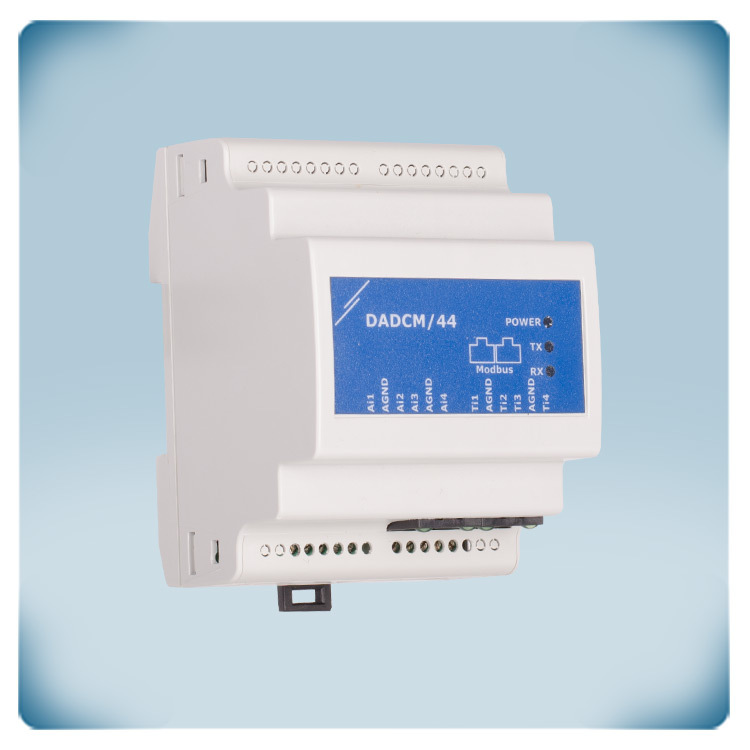

Šis signalų konverteris suteikia galimybę valdyti ar prijungti įrenginius be Modbus RTU ryšio su Modbus RTU tinklu. Jame yra „Power over Modbus“ arba PoM jungtis. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį.
Papildomos specifikacijos ir aprašymas
Veikimo principas
Sentera įrenginiai tarpusavyje bendrauja per Modbus RTU ryšį. Modbus RTU yra nuosekliojo ryšio protokolas, kuriame naudojama RS485 technologija. Kai kurioms sistemoms reikalingas ryšys su ne „Sentera“ gaminiais – pavyzdžiui, sklendės pavara, šildymo sistema ir pan. Šiuos ne „Sentera“ gaminius galima prijungti per šį DADCM modulį. Išoriniai įrenginiai gali siųsti informaciją per 4 temperatūros įėjimus arba per 4 analoginius šio modulio įėjimus. Numatytasis analoginio įėjimo tipas yra 0–10 VDC. Analoginio įėjimo tipą galima keisti per Modbus RTU: 0-10 VDC / 0-20 mA / 0-100% PWM. Prie 4 temperatūrinius įėjimus galima prijungti PT500 arba PT1000 temperatūros jutiklius.
Modbus RTU
Temperatūros jutikliais išmatuotos temperatūros perkeliamos į vertes 4 Modbus input registruose. Valdymo signalų, prijungtų prie analoginių įėjimų, reikšmė perkeliama į reikšmę 4 kituose Modbus input registruose. Pagrindinis Modbus įrenginys gali nuskaityti šias reikšmes DADCM Input registruose. Modbus RTU komunikacija ir 24 VDC maitinimo įtampa šiam moduliui jungiami per RJ45 lizdą. Kad būtų lengviau prijungti laidus, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinius su RJ45 jungtimi.
Kaip atlikti pajungimą?

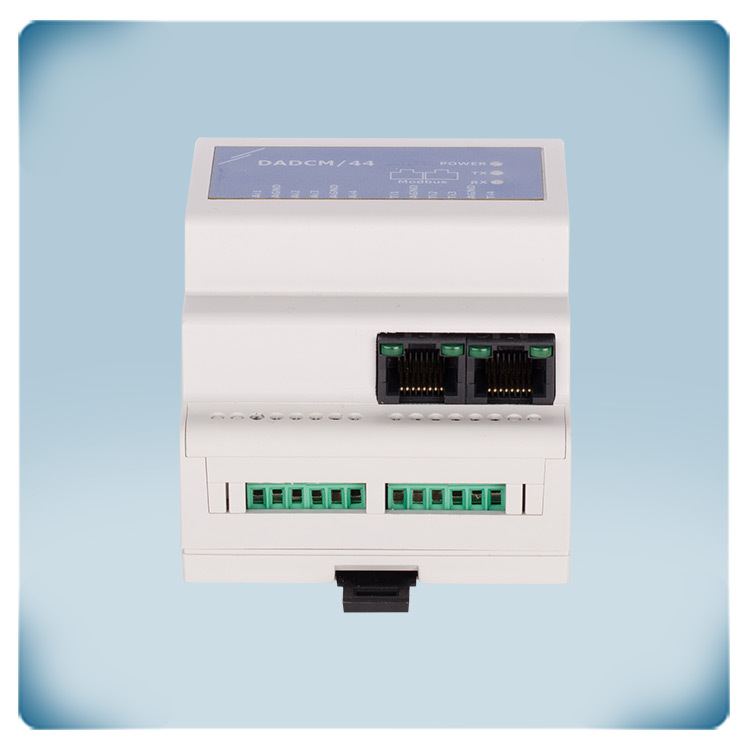

Modbus RTU komunikacija ir 24 VDC maitinimas šiam moduliui yra perduodami per RJ45 lizdą naudojant standartinį Ethernet kabelį. Taip pat galima pasigaminti savo kabelį su RJ45 jungtimi. Naudojant 24 VDC Power over Modbus (PoM) maitinimą, būtina laikytis tinkamų maitinimo ir instaliacijos standartų, siekiant užtikrinti saugų ir patikimą veikimą. Įrenginys turi du RJ45 lizdus – vieną PoM maitinimui ir kitą prijungimui prie kitų Modbus modulių. Keitiklio maitinimui yra siūlomas specialiai sukurtas DIN bėgeliui montuojamas 24 VDC maitinimo modulis.
Modbus RTU komunikacija ir 24 VDC maitinimas šiam moduliui yra perduodami per RJ45 lizdą naudojant standartinį Ethernet kabelį. Taip pat galima pasigaminti savo kabelį su RJ45 jungtimi. Naudojant 24 VDC Power over Modbus (PoM) maitinimą, būtina laikytis tinkamų maitinimo ir instaliacijos standartų, siekiant užtikrinti saugų ir patikimą veikimą. Įrenginys turi du RJ45 lizdus – vieną PoM maitinimui ir kitą prijungimui prie kitų Modbus modulių. Keitiklio maitinimui yra siūlomas specialiai sukurtas DIN bėgeliui montuojamas 24 VDC maitinimo modulis.
Ką rodo LED indikatoriai?
Įrenginio korpuse yra trys standartiniai žali LED indikatoriai, rodantys maitinimo būseną, duomenų siuntimą ir duomenų priėmimą. Kiekvienas iš dviejų RJ45 lizdų taip pat turi po du žalius LED indikatorius, kurie mirksėdami rodo aktyvią Modbus RTU komunikaciją.
Įrenginio korpuse yra trys standartiniai žali LED indikatoriai, rodantys maitinimo būseną, duomenų siuntimą ir duomenų priėmimą. Kiekvienas iš dviejų RJ45 lizdų taip pat turi po du žalius LED indikatorius, kurie mirksėdami rodo aktyvią Modbus RTU komunikaciją.
Kaip montuoti?
DIN bėgelio korpusai yra specialiai sukurti elektroninių ar elektrinių komponentų montavimui ir apsaugai ant DIN bėgelio elektros spintoje arba valdymo skydelyje. Tokie korpusai plačiai naudojami pramonės ir automatikos srityse įvairių įrenginių tvirtinimui ir organizavimui. DADCM-44 korpusas, kaip ir kiti DIN bėgelio korpusai, yra kompaktiškas ir lengvai montuojamas. Siekiant užtikrinti kokybę ir ilgaamžiškumą, jis gaminamas mūsų pačių gamykloje. Montavimas yra labai paprastas – tiesiog uždėkite įrenginį ant DIN bėgelio ir užfiksuokite jį apatiniame įrenginio krašte esančiu fiksatoriumi. Korpuso apsaugos klasė yra IP30, tai reiškia, kad jis apsaugotas nuo nešvarumų ir dulkių. Korpusas pagamintas iš aukštos kokybės PC-ABS plastiko mišinio, kuris sujungia PC atsparumą ir karščio toleranciją su ABS lankstumu ir lengvu apdorojimu.
DIN bėgelio korpusai yra specialiai sukurti elektroninių ar elektrinių komponentų montavimui ir apsaugai ant DIN bėgelio elektros spintoje arba valdymo skydelyje. Tokie korpusai plačiai naudojami pramonės ir automatikos srityse įvairių įrenginių tvirtinimui ir organizavimui. DADCM-44 korpusas, kaip ir kiti DIN bėgelio korpusai, yra kompaktiškas ir lengvai montuojamas. Siekiant užtikrinti kokybę ir ilgaamžiškumą, jis gaminamas mūsų pačių gamykloje. Montavimas yra labai paprastas – tiesiog uždėkite įrenginį ant DIN bėgelio ir užfiksuokite jį apatiniame įrenginio krašte esančiu fiksatoriumi. Korpuso apsaugos klasė yra IP30, tai reiškia, kad jis apsaugotas nuo nešvarumų ir dulkių. Korpusas pagamintas iš aukštos kokybės PC-ABS plastiko mišinio, kuris sujungia PC atsparumą ir karščio toleranciją su ABS lankstumu ir lengvu apdorojimu.
