Ürün veri sayfası

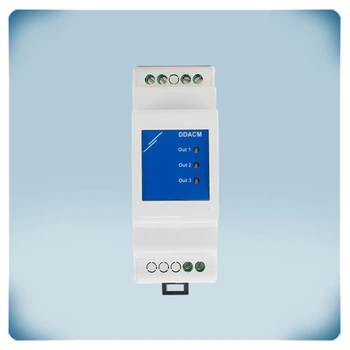

Modbus RTU IO modülü / 3 analog çıkışı
Ürün açıklaması
Bu, 3 analog çıkışlı bir Modbus RTU çıkış modülüdür. Bir Modbus Tutma Kaydının değerini analog çıkış sinyaline dönüştürürler. Varsayılan çıkış tipi 0-10 vdc'dir. Gerekirse farklı bir çıkış tipi seçilebilir: 0-10 VDC / 0-20 mA /% 0-100 PWM. Besleme gerilimi 24 VDC pom'dur. Bu, hem Modbus RTU iletişiminin hem de güç kaynağının tek bir RJ45 konektörü üzerinden bağlanabileceği anlamına gelir.
Bu modülün Sentera DRPU, BMS sistemi gibi bir ana üniteye veya DDACM Modbus Tutma kayıtlarına değer yazabilen başka bir Modbus ana modülüne ihtiyacı vardır.
Ek özellikler ve açıklama
Nasıl çalışır?
Genel olarak Sentera tarafından üretilen cihazlar, birbirleriyle haberleşmek için Modbus RTU iletişim protokolünü kullanır. Modbus RTU, RS485 teknolojisini kullanan bir seri haberleşme protokolüdür. Ancak bazı durumlarda bir Sentera cihazının, örneğin bir damper aktüatörü veya EC fan gibi Sentera dışındaki ürünlerle haberleşmesi gerekebilir. DDACM-03, bu tür haberleşmeyi kolaylaştırmak amacıyla geliştirilmiştir. Bu modül, Sentera dışındaki ürünlere kontrol komutları göndermek için üç adet analog çıkış sunar. Üç farklı çıkış tipi seçilebilir: 0–10 VDC, 0–20 mA veya 0–100% PWM. Bu ürün versiyonunda, söz konusu çıkışların Modbus RTU girişi ile elektriksel olarak izole olmadığını belirtmek önemlidir.
Çıkış tipleri nelerdir?
Modül, farklı çalışma modlarında yapılandırılabilen üç adet analog çıkış sunar: 0–10 VDC, 0–20 mA veya 0–100% PWM (Darbe Genişlik Modülasyonu). 0–10 VDC modunda, analog çıkışlar 0 volt ile 10 volt arasında değişen gerilim sinyalleri üretir. Çıkış değeri, istenen kontrol sinyaliyle doğru orantılıdır. Bu, varsayılan ayardır ve uygulamaların büyük çoğunluğunda en yaygın kullanılan çıkış tipidir.
0–20 mA modunda, analog çıkışlar 0 mA ile 20 mA arasında değişen akım sinyalleri üretir. Burada da çıkış değeri, istenen kontrol sinyaliyle doğru orantılıdır.
0–100% PWM modunda, analog çıkışlar değişken görev döngüsüne sahip bir darbe sinyali üretir. Görev döngüsü, sinyalin toplam periyodun ne kadarında “açık” olduğunu ifade eder. %0 görev döngüsü herhangi bir sinyal olmadığı anlamına gelirken, %Modülün muhafazası IP30 koruma sınıfına sahiptir. Bu, toz ve neme karşı belirli düzeyde koruma sağladığı anlamına gelir.100 görev döngüsü sinyalin sürekli “açık” olduğu anlamına gelir. Hangi modun kullanılacağı, bağlanacak Sentera dışı cihazların gereksinimlerine ve bu sinyal tipleriyle uyumluluğuna bağlıdır.
Modbus Master nedir ve neden gereklidir?
DDACM-03 modülünün Modbus register’larına uygun değerleri yazmak ve analog çıkışlarını kontrol etmek için bir Modbus Master cihazına ihtiyaç vardır. Modbus Master, Modbus ağı üzerindeki iletişimi başlatan ve yöneten cihaz veya yazılım uygulamasıdır. Modbus Slave cihazlarına veri okuma veya yazma talepleri gönderir ve alınan yanıtları işler. DIN rayına monte edilen bu kontrol cihazı, uygulamaya özel firmware gerektirir. Bir internet gateway üzerinden kontrol cihazı, Sentera’nın çevrim içi HVAC platformu olan SenteraWeb sistemine bağlanabilir.
SenteraWeb üzerinden istenen uygulama seçilebilir ve uygulamaya özel firmware, bağlı cihazlara yüklenebilir. Master cihaz, çıkışları 12, 16 ve 20 numaralı Modbus Holding Register’larına değerler yazarak ayarlayabilir.
LED göstergeleri neyi gösterir?
DDACM-03 modülünde, çıkışların çalışma durumunu gösteren üç adet RGB LED bulunur. Normal çalışma sırasında çıkış değeri 0’dan büyük olduğunda LED yeşil yanar. Çıkış değeri 0 olduğunda LED sarı yanar. Donanım veya Modbus ile ilgili bir sorun olması durumunda ise LED, bir problem olduğunu belirtmek için kırmızı yanar.
Nasıl monte edilir?
DDACM-03 modülü DIN rayına montaj için tasarlanmıştır. Kilitleme klipsi sayesinde DIN rayına kolayca monte edilebilir.
Modülün Modbus RTU haberleşmesi ve 24 VDC güç beslemesi, bir RJ45 soketi üzerinden bağlanır. Kablolamayı kolaylaştırmak amacıyla Sentera, RJ45 soketli ve DIN rayına monte edilebilen 24 VDC güç kaynaklarının kullanılmasını önermektedir.
Modülün muhafazası IP30 koruma sınıfına sahiptir. Bu, toz ve neme karşı belirli düzeyde koruma sağladığı anlamına gelir.
