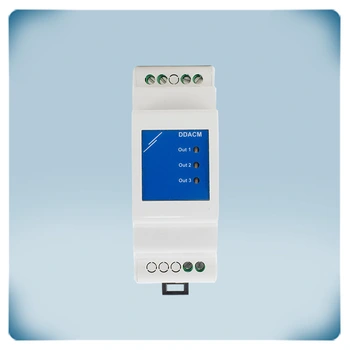

.webp "Modbus signalo konverteris su trimis diodais")
.webp "Modbus signalo konverteris montuojamas ant DIN bėgelio")

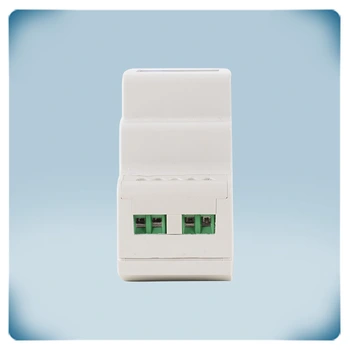

.webp "Modbus signalo keitiklio į analoginį signalą pajungimo gnybtai")
.webp "Modbus signalo keitiklio į analoginį signalą pajungimo RS485 jungtis")
CE deklaracija
Modbus RTU signalo keitiklis į analoginį | 3 išėjimai
Produkto aprašymas
Modbus RTU signalo keitiklis į analoginį signalą. DDACM serija yra Modbus RTU išėjimo moduliai. Jie skirti Modbus RTU signalui konvertuoti į analoginį / moduliuojamą išėjimo signalą (0-10 VDC / 0-20 mA / PWM).
Jie turi 3 išėjimus ir Modbus'ą. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį. Visus parametrus galima pasiekti per Modbus RTU.
Šiai serijai reikia pagrindinio valdiklio, pavyzdžiui, Sentera RDPU ar bet kurio BMS ar pagrindinio modulio, galinčio užrašyti vertę Modbus Holding registruose. Keitikliai gali valdyti įrenginius su įtampos, srovės ar PWM įėjimais, pvz. EC variklius.
Papildomos specifikacijos ir aprašymas
Veikimo principas
Sentera įrenginiai tarpusavyje bendrauja per Modbus RTU ryšį. Modbus RTU yra nuosekliojo ryšio protokolas, kuriame naudojama RS485 technologija. Kai kurioms programoms reikalingas ryšys su ne „Sentera“ gaminiais, pavyzdžiui, sklendės pavara, EC ventiliatoriumi ir pan. Šiuos ne „Sentera“ gaminius galima prijungti per šį DDACM-O3 modulį. Jie gali gauti komandas per 3 analoginius šio modulio išėjimus. Galima pasirinkti išėjimo tipus: 0-10 VDC / 0-20 mA / 0-100% PWM. Šie išėjimai nėra galvaniškai atskirti nuo Modbus RTU įvesties.
Kokie yra išėjimų tipai?
Modulis turi tris analoginius išėjimus, kuriuos galima konfigūruoti veikti skirtingais režimais: 0–10 VDC, 0–20 mA arba 0–100 % PWM (impulsų pločio moduliacija).
Modulis turi tris analoginius išėjimus, kuriuos galima konfigūruoti veikti skirtingais režimais: 0–10 VDC, 0–20 mA arba 0–100 % PWM (impulsų pločio moduliacija).
0–10 VDC režimas: analoginiai išėjimai generuoja įtampos signalus nuo 0 iki 10 voltų. Išėjimo vertė yra tiesiogiai proporcinga pageidaujamam valdymo signalui. Tai yra numatytasis nustatymas ir dažniausiai naudojamas daugumoje taikymų.
0–20 mA režimas: analoginiai išėjimai generuoja srovės signalus nuo 0 iki 20 mA. Išėjimo vertė taip pat yra tiesiogiai proporcinga valdymo signalui.
0–100 % PWM režimas: analoginiai išėjimai generuoja impulsinį signalą su kintamu darbo ciklu. Darbo ciklas nurodo, kiek procentų laiko signalas yra „įjungtas“ per visą impulso periodą. 0 % darbo ciklas reiškia, kad signalo nėra, o 100 % – nuolatinį „įjungtą“ signalą.
Kokį režimą pasirinkti, priklauso nuo prijungtų ne Sentera įrenginių reikalavimų ir jų suderinamumo su šiais signalų tipais.
0–20 mA režimas: analoginiai išėjimai generuoja srovės signalus nuo 0 iki 20 mA. Išėjimo vertė taip pat yra tiesiogiai proporcinga valdymo signalui.
0–100 % PWM režimas: analoginiai išėjimai generuoja impulsinį signalą su kintamu darbo ciklu. Darbo ciklas nurodo, kiek procentų laiko signalas yra „įjungtas“ per visą impulso periodą. 0 % darbo ciklas reiškia, kad signalo nėra, o 100 % – nuolatinį „įjungtą“ signalą.
Kokį režimą pasirinkti, priklauso nuo prijungtų ne Sentera įrenginių reikalavimų ir jų suderinamumo su šiais signalų tipais.
Kas yra Modbus Master ir kodėl jis reikalingas?
Modbus Master įrenginys reikalingas tam, kad įrašytų reikiamas reikšmes į DDACM-03 modulio Modbus registrus ir valdytų jo analoginius išėjimus.
Modbus Master – tai įrenginys arba programinė įranga, kuri inicijuoja ir valdo komunikaciją Modbus tinkle. Jis siunčia užklausas Modbus Slave įrenginiams, kad nuskaitytų arba įrašytų duomenis, ir apdoroja iš jų gautus atsakymus.
Vienas iš tokių įrenginių yra Sentera universalus valdiklis DRPUM. Šis ant DIN bėgelio montuojamas valdiklis reikalauja konkrečiai programai pritaikytos programinės įrangos (firmware). Per interneto vartus valdiklį galima prijungti prie SenteraWeb – internetinio Sentera HVAC portalo. Naudodamiesi SenteraWeb, galite pasirinkti norimą programą ir atsisiųsti jai skirtą programinę įrangą į prijungtus įrenginius.
Master įrenginys gali nustatyti išėjimus, įrašydamas reikšmes į Modbus Holding registrus 12, 16 ir 20.
Koks gaminio korpusas?
Šis Modbus RTU IO modulis gali būti montuojamas ant DIN bėgelio. Modbus RTU komunikacija ir 24 VDC maitinimo įtampa šiam moduliui jungiami per RJ45 lizdą. Kad būtų lengviau prijungti laidus, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinius su RJ45 jungtimi. Korpusas užtikrina IP30 apsaugą nuo dulkių ir drėgmės patekimo.
