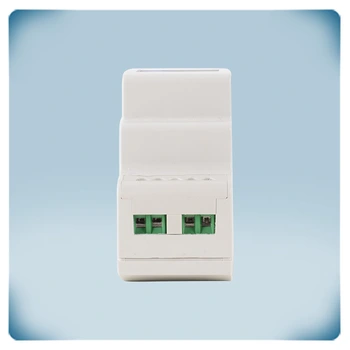

Преобразувател от Modbus към аналогов сигнал с 3 изхода
Описание на продукта

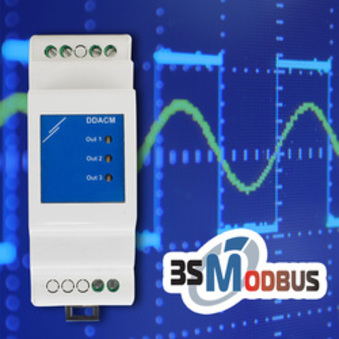

Серията преобразуватели DDACM са предназначени за преобразуване на Modbus RTU (RS485) сигнал към аналогов / модулиращ изходен сигнал. Имат три изхода (0-10 VDC, а в случай на необходимост типа изход може да се промени на 0—10 VDC / 0—20 мA / 0-100 % ШИМ).
Захранващото напрежение е 24 VDC, като и комуникацията по Modbus RTU, и напрежението се снабдяват чрез един стандартен RJ45 конектор.
За преобразувателя е препоръчително свързването на едно Главно устройство или BMS система, чрез които можете да въведете измерената стойност в Modbus Holding регистрите на DDACM.
Допълнителни спецификации и описание
Как работи преобразувателят?
Като цяло, устройствата, произведени от Сентера, използват сериен комуникационен протокол Modbus RTU за взаимодействие помежду си. Този протокол използва RS485 технология за управление и пренасяне на информация. Има изключения, в които устройство на Сентера трябва да си взаимодейства с продукти, които не са наше изделие, като например задвижващо устройство за клапа или EC вентилатор. Специално за тези случаи, DDACM е разработен с цел улесняване на комуникацията между инсталираните устройства, като преобразувателят предоставя три аналогови изхода (0-10 VDC, 0-20 мA или 0-100% ШИМ), чрез които могат да се изпращат команди към продукти, които не са произведени от Сентера.
Като цяло, устройствата, произведени от Сентера, използват сериен комуникационен протокол Modbus RTU за взаимодействие помежду си. Този протокол използва RS485 технология за управление и пренасяне на информация. Има изключения, в които устройство на Сентера трябва да си взаимодейства с продукти, които не са наше изделие, като например задвижващо устройство за клапа или EC вентилатор. Специално за тези случаи, DDACM е разработен с цел улесняване на комуникацията между инсталираните устройства, като преобразувателят предоставя три аналогови изхода (0-10 VDC, 0-20 мA или 0-100% ШИМ), чрез които могат да се изпращат команди към продукти, които не са произведени от Сентера.
Важно е да се отбележи, че при версия -О3 на продукта трите изхода не са електрически изолирани от Modbus RTU входа.
Кои са Трите аналогови изхода с възможност за настройка според Вашите нужди?
Преобразутелят има вградени три аналогови/модулиращи изхода, които могат да се настройват да работят спрямо Вашите нужди.
Преобразутелят има вградени три аналогови/модулиращи изхода, които могат да се настройват да работят спрямо Вашите нужди.
В режим 0-10 VDC, и трите изхода генерират сигнали в диапазона от 0 до 10 волта, като стойността на изхода е пряко пропорционална на зададената от Вас стойност на управление. Този режим на изхода е изключително подходящ за всеки тип приложение и е широко използван.
В режим 0-20 мА трите изхода генерират сигнали от 0 до 20 мА, като и в този случай стойността на изхода е пряко пропорционална на зададената от Вас стойност на управление.
В режим 0-100 % ШИМ, трите изхода генерират импулсни сигнали с променлив коефициент на запълване Кр (това е параметър, изразяващ отношението на продължителността на импулса). Въпросният коефициент представлява времето, през което сигналът е „включен“ спрямо общия период на импулса. Когато ширината на импулса е на 0 %, това означава, че имаме липса на сигнал, а когато е на 100 % - имаме постоянно „включен“ сигнал.
Изборът на режим зависи от зададените настройки на свързаните устройства и техният коефициент на съвместимост с въпросните сигнали.
Какво е главното устройство на Modbus за управление?
За по-удобно управление на аналоговите изходи на преобразувателя и записване на Modbus регистрите на устройството, Ви е необходимо свързването на Главно устройство на Modbus или софтуерно приложение, което да инициира и управлява комуникацията в Modbus мрежата между свързаните устройства. Главното устройство изпраща команди към подчинените устройства за наблюдение или запис на данни и обработва отговорите, получени от въпросните подчинени устройства. Можем да вземем за пример универсалният контролер на Сентера DRPUM, като той е предназначен за монтаж на DIN шина и изисква използването на специализиран фърмуер за съответното приложение. Чрез инсталирането на интернет гейтуей можете да свържете контролера към интернет платформата SenteraWeb, да изберете желаното приложение и да инсталирате предназначения за Вашите устройства фърмуер. Посредством Главното устройство можете да настроите изходите, като въведете желаните стойности в Modbus Holding регистри 12, 16 и 20.
За по-удобно управление на аналоговите изходи на преобразувателя и записване на Modbus регистрите на устройството, Ви е необходимо свързването на Главно устройство на Modbus или софтуерно приложение, което да инициира и управлява комуникацията в Modbus мрежата между свързаните устройства. Главното устройство изпраща команди към подчинените устройства за наблюдение или запис на данни и обработва отговорите, получени от въпросните подчинени устройства. Можем да вземем за пример универсалният контролер на Сентера DRPUM, като той е предназначен за монтаж на DIN шина и изисква използването на специализиран фърмуер за съответното приложение. Чрез инсталирането на интернет гейтуей можете да свържете контролера към интернет платформата SenteraWeb, да изберете желаното приложение и да инсталирате предназначения за Вашите устройства фърмуер. Посредством Главното устройство можете да настроите изходите, като въведете желаните стойности в Modbus Holding регистри 12, 16 и 20.
Какво представляват трите LED светодиода за ясна визуализация на работният статус на устройството?

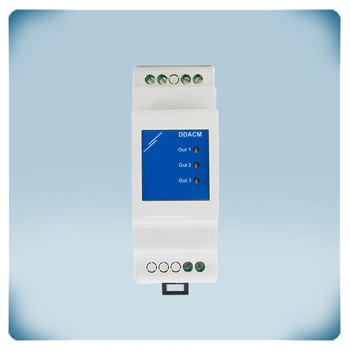

Модулът DDACM има вградени три LED индикатора, които предоставят ясна визуализация на работния статус на трите изхода на устройството и функциите. Индикаторът на въпросния изход ще светне в зелено, когато стойността на изхода е по-голяма от 0, а когато стойността е 0, индикаторът ще светне в жълто, за да предупреди за евентуален проблем. В случай на настъпил проблем с хардуера или загуба на комуникация по Modbus, и трите индикатора ще светнат в червено.
Модулът DDACM има вградени три LED индикатора, които предоставят ясна визуализация на работния статус на трите изхода на устройството и функциите. Индикаторът на въпросния изход ще светне в зелено, когато стойността на изхода е по-голяма от 0, а когато стойността е 0, индикаторът ще светне в жълто, за да предупреди за евентуален проблем. В случай на настъпил проблем с хардуера или загуба на комуникация по Modbus, и трите индикатора ще светнат в червено.
Как се монтира?
Серията преобразуватели DDACM са предназначени за монтаж върху DIN шина, като просто поставете устройството върху шината и го закрепете с помощта на черната скоба на гърба на устройството. Свържете комуникацията по Modbus и 24-волтовото захранващо напрежение чрез RJ45 конектора, както е показано в монтажната инструкция, прикрепена към артикулния код на устройството на нашия уебсайт. За по-сигурно и удобно свързване на устройството Ви препоръчваме използването на 24 VDC импулсни захранвания с RJ45 букса, които също са предназначени за монтаж върху DIN шина. Корпусът на изделието е изработен от висококачествена пластмаса със степен на защита IP30 срещу проникване на прах или влага.
Серията преобразуватели DDACM са предназначени за монтаж върху DIN шина, като просто поставете устройството върху шината и го закрепете с помощта на черната скоба на гърба на устройството. Свържете комуникацията по Modbus и 24-волтовото захранващо напрежение чрез RJ45 конектора, както е показано в монтажната инструкция, прикрепена към артикулния код на устройството на нашия уебсайт. За по-сигурно и удобно свързване на устройството Ви препоръчваме използването на 24 VDC импулсни захранвания с RJ45 букса, които също са предназначени за монтаж върху DIN шина. Корпусът на изделието е изработен от висококачествена пластмаса със степен на защита IP30 срещу проникване на прах или влага.
