Kanal sıcaklığı | Nem sensörü | 24 V AC - V DC
Ürün açıklaması
DSTHG-3 hava kanallarında sıcaklık ve bağıl nemi ölçmek için tasarlanmış ikili sensördür.
Ölçüm Yetenekleri: Sıcaklık (-30—70 °C) ve bağıl nemi (%0—100 rH, yoğuşmasız) ölçer.
Seçilebilir sıcaklık ve bağıl nem aralıkları sunar.
Çıkış ve İletişim: Çok çeşitli düşük voltajlı güç kaynakları ile uyumludur.
Üç seçilebilir analog/modülasyonlu çıkışa sahiptir (sıcaklık, bağıl nem veya seçilebilir sıcaklık/nem).
Tüm parametrelere Modbus RTU (RS485) üzerinden erişilebilir.
Bootloader özelliği sayesinde Modbus RTU iletişimi aracılığıyla ürün yazılımı güncellenebilir.
Koruma Standartları: Kutu için IP54 koruma derecesi bulunur. Prob için IP20 koruma derecesi bulunur.
Bu sensör, kanal içi sıcaklık ve nem kontrolü gerektiren uygulamalar için güvenilir bir çözümdür.
Ek özellikler ve açıklama
Hava Kanallarında Sıcaklık ve Nem Ölçümü Neden Önemlidir?
Hava kanallarında sıcaklık ve nem ölçümü, mekanda bulunan kişilerin konforu, enerji verimliliği, iç mekan hava kalitesi, ekipmanların korunması ve mevzuata uygunluk açısından kritik öneme sahiptir. HVAC sistemlerinin ortamı etkili bir şekilde ayarlamasını ve kontrol etmesini sağlayarak istenen standartları ve gereksinimleri karşılamasına olanak tanır.
Bu HVAC sensörü hava kanallarındaki sıcaklığı ve bağıl nemi ölçer. Bu ölçümler çiylenme noktasını hesaplamak için kullanılır. Hava kanalının düz bir bölümüne monte edildiğinde, optimum performans gösterir. Filtrelerin, fanların, soğutma bobinlerinin ve diğer türbülanslı hava kaynaklarının yakınına yerleştirilmesinden kaçınılmalıdır.
Sensörü hava akış yönüne göre doğru şekilde yerleştirin. Daha fazla bilgi için lütfen montaj talimatlarına bakın.
Her bir çıkış değeri ölçülen sıcaklık veya bağıl nem ile orantılı olarak değişir. Ölçülen sıcaklık varsayılan olarak çıkış 1 üzerinden ve bağıl nem çıkış 2 üzerinden kullanılabilir.
Çıkış 3 devre dışıdır, ancak sıcaklık veya bağıl nemi iletebilir.
Sensörün Kablolaması, Güç Bağlantısı ve Güvenliği Nasıldır?
Kanal Sensörü Neleri Ölçer ve Doğru Kurulumu Nasıl Yapılır?
Bu HVAC sensörü hava kanallarındaki sıcaklığı ve bağıl nemi ölçer. Bu ölçümler çiylenme noktasını hesaplamak için kullanılır. Hava kanalının düz bir bölümüne monte edildiğinde, optimum performans gösterir. Filtrelerin, fanların, soğutma bobinlerinin ve diğer türbülanslı hava kaynaklarının yakınına yerleştirilmesinden kaçınılmalıdır. Sensörü hava akış yönüne göre doğru şekilde yerleştirin. Daha fazla bilgi için lütfen montaj talimatlarına bakın.
Sensörün Analog Çıkışları Nasıl Çalışır ve Hangi Değerleri İletir?
Bu sensör üzerinde üç analog çıkış bulunmaktadır. Her biri ölçülen değerlerden birini iletir. Örneğin, çıkış 1 varsayılan olarak 0 °C'de 0 Volt ve 50 °C'de 10 Volt iletecektir. Her bir çıkış değeri ölçülen sıcaklık veya bağıl nem ile orantılı olarak değişir. Ölçülen sıcaklık varsayılan olarak çıkış 1 üzerinden ve bağıl nem çıkış 2 üzerinden kullanılabilir.
Çıkış 3 devre dışıdır, ancak sıcaklık veya bağıl nemi iletebilir.
Sensörün Kablolaması, Güç Bağlantısı ve Güvenliği Nasıldır?

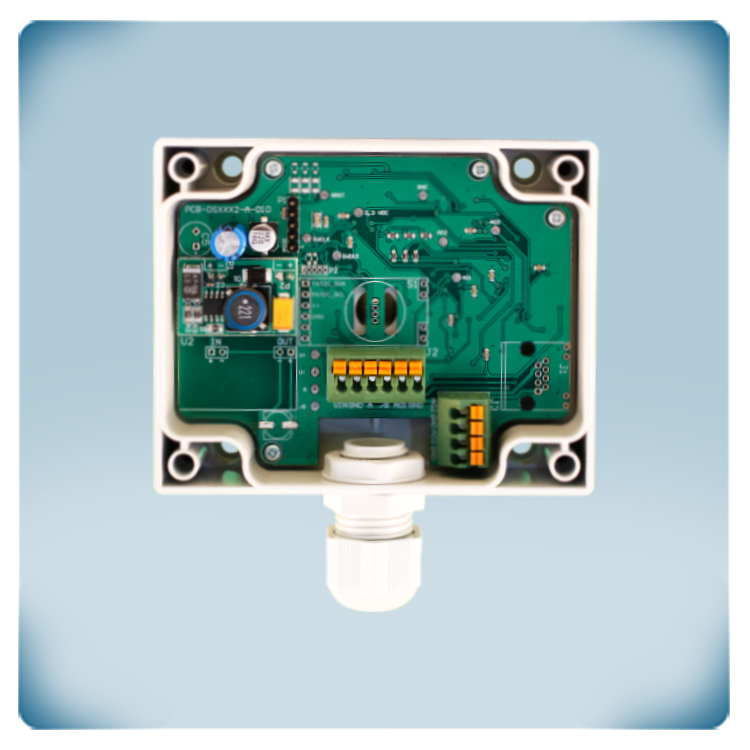

Kafes kelepçeli terminal blokları kablolama ve kurulum süresini azaltır. Düzenli bakım ihtiyacını ortadan kaldırır ve tek veya çok telli kablolar için güvenilir bir temas sağlar.
Bu sensör 24 V DC veya 24 V AC ile beslenebilir ve 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak topraklamayı DC gerilimiyle çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensör Kurulumu ve Özelleştirme Seçenekleri Nelerdir?
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime bağlıdır. Bu parametreler yine de kurulum sırasında doğru değerlere ayarlanır. Diğer varsayılan ayarlar muhtemelen çoğu uygulama için uygun olacaktır.
Ancak, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; % 0-100 PWM; Modbus RTU. Modbus kayıt haritası, tüm programlanabilir ayarların kapsamlı bir listesini sunar.
Sensörün Üretim Kalitesi, Kalibrasyonu ve Koruma Özellikleri Nelerdir?
Bu HVAC vericisi Avrupa'da üretilmiştir. Fabrikamızda her sensör kalibre edilir ve test edilir. Yüksek kaliteli sensör elemanları ve bileşenleri kullanıyoruz. Bu, HVAC vericisinin uzun vadeli kararlılığını ve doğruluğunu sağlar. Kutusu, IP54 standartlarına göre toza ve neme dayanıklıdır. Sensör elemanı, kanal sensörünün probunun içine yerleştirilmiştir. Bu prob, hava akışının sensör elemanı ile doğrudan temas edebileceği bir açıklığa sahiptir. Sensör probunun kendisi IP20 derecesine sahiptir.
Bu sensör 24 V DC veya 24 V AC ile beslenebilir ve 3 telli bağlantı için tasarlanmıştır. Çıkışın topraklaması (GND) dahili olarak besleme geriliminin topraklamasına (V-) bağlıdır. Bu ortak topraklamayı DC gerilimiyle çalışan diğer cihazlara bağlamadığınızdan emin olun.
Sensör Kurulumu ve Özelleştirme Seçenekleri Nelerdir?
Bu sensör çok az yapılandırma gerektirir. Kurulduktan sonra neredeyse doğrudan kullanılabilir. Sıcaklık ve bağıl nem genellikle bölgeye ve mevsime bağlıdır. Bu parametreler yine de kurulum sırasında doğru değerlere ayarlanır. Diğer varsayılan ayarlar muhtemelen çoğu uygulama için uygun olacaktır.
Ancak, gerekirse ilgili Modbus kayıtları aracılığıyla da ayarlanabilirler. Örneğin, diğer cihazlarla uyumlu hale getirmek için farklı bir çıkış tipi seçilebilir: 0-10 VDC; 0-20 mA; % 0-100 PWM; Modbus RTU. Modbus kayıt haritası, tüm programlanabilir ayarların kapsamlı bir listesini sunar.
Sensörün Üretim Kalitesi, Kalibrasyonu ve Koruma Özellikleri Nelerdir?
Bu HVAC vericisi Avrupa'da üretilmiştir. Fabrikamızda her sensör kalibre edilir ve test edilir. Yüksek kaliteli sensör elemanları ve bileşenleri kullanıyoruz. Bu, HVAC vericisinin uzun vadeli kararlılığını ve doğruluğunu sağlar. Kutusu, IP54 standartlarına göre toza ve neme dayanıklıdır. Sensör elemanı, kanal sensörünün probunun içine yerleştirilmiştir. Bu prob, hava akışının sensör elemanı ile doğrudan temas edebileceği bir açıklığa sahiptir. Sensör probunun kendisi IP20 derecesine sahiptir.
