Transmetteur de gaine température | humidité relative, VCC | VCA
Description du produit
Le DSTHG-3 mesure la température (-30 à 70 °C) et l'humidité relative (0 à 100% HR, sans condensation). Il offre des plages de température et d'humidité relative sélectionnables.
Il nécessite une tension d'alimentation de 24 VCA ou 24 VCC. Il comporte trois sorties analogiques/modulantes sélectionnables (pour la température, l'humidité relative, ou une combinaison de température/humidité sélectionnable).
Tous les paramètres sont accessibles via Modbus RTU (RS485).
Grâce à sa fonction de chargeur d'amorçage (bootloader), le micrologiciel peut être mis à jour via la communication Modbus RTU.
Il bénéficie d'un indice de protection IP54 pour le boîtier et un indice de protection IP20 pour la sonde. Ce transmetteur est une solution fiable pour les applications nécessitant un contrôle de la température et de l'humidité dans les gaines.
Spécifications et descriptions supplémentaires
Pourquoi la Mesure de la Température et de l'Humidité dans les Gaines est-elle Essentielle pour les Systèmes CVC ?
La mesure de la température et de l'humidité dans les gaines de ventilation est essentielle pour plusieurs raisons : le confort des occupants, l'efficacité énergétique, la qualité de l'air intérieur, la protection des équipements et la conformité réglementaire. Elle permet aux systèmes CVC d'ajuster et de contrôler efficacement l'environnement, garantissant ainsi qu'il répond aux normes et aux exigences souhaitées.
Comment ce Transmetteur Mesure-t-il et Quelles sont ses Pratiques d'Installation Optimales ?

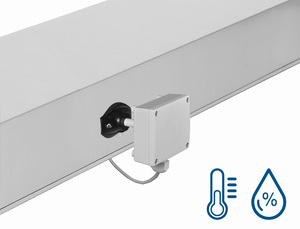

Ce transmetteur CVC mesure la température et l'humidité relative dans les gaines de ventilation. Ces mesures sont utilisées pour calculer le point de rosée. Ce transmetteur donne ses meilleures performances lorsqu'il est installé dans une section droite de la gaine. L'installation à proximité de filtres, de ventilateurs, de serpentins de refroidissement et d'autres sources d'air turbulent doit être évitée. Positionnez correctement le transmetteur par rapport à la direction de la circulation de l'air. Veuillez consulter les instructions de montage pour plus d'informations.
Quelles sont les Capacités et les Configurations par Défaut des Sorties Analogiques du Transmetteur ?
Ce transmetteur dispose de trois sorties analogiques. Chacune d'elles transmet l'une des valeurs mesurées. Par exemple, la sortie 1 transmettra par défaut 0 V à 0 °C et 10 V à 50 °C. Chaque valeur de sortie change proportionnellement à la température ou à l'humidité relative mesurée. Par défaut, la température mesurée est disponible via la sortie 1, et l'humidité relative via la sortie 2. La sortie 3 est désactivée, mais elle peut transmettre la température ou l'humidité relative.
Quelles sont les Exigences d'Alimentation et de Câblage du Transmetteur ?
Les borniers à cage réduisent le temps de câblage et d'installation. Ils éliminent le besoin d'entretien courant et garantissent un contact fiable pour les fils solides ou multibrins. Ce transmetteur peut être alimenté en 24 VCC ou en 24 VCA, il est conçu pour un raccordement à 3 fils. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils qui sont alimentés par une tension CC.
Quelles sont les Options de Configuration et de Personnalisation du Transmetteur ?
Ce transmetteur nécessite très peu de configuration. Il est presque directement utilisable une fois qu'il a été installé. La température et l'humidité relative sont souvent dépendantes de la région et de la saison. Ces paramètres sont ajustés aux valeurs correctes pendant l'installation. Le plus probablement, les autres paramètres par défaut seront adaptés à la majorité des applications. Toutefois, ils peuvent également être ajustés via les registres Modbus respectifs si nécessaire. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 VDC; 0-20 mA; 0-100% PWM ; Modbus RTU. La carte des registres Modbus fournit une liste exhaustive de tous les paramètres programmables.
Quelle est la Qualité de Fabrication, la Précision et l'Indice de Protection du Transmetteur ?
Ce transmetteur CVC a été fabriqué en Europe. Dans notre usine, chaque transmetteur est calibré et testé individuellement. On utilise des éléments de détection et des composants de haute qualité, ce qui assure la stabilité à long terme et la précision de ce transmetteur CVC. Le boîtier est résistant à la poussière et à l'humidité selon les normes IP54. L'élément de détection est intégré dans la sonde du transmetteur de gaine. Cette sonde comporte une ouverture permettant au flux d'air d'entrer directement en contact avec l'élément de détection. La sonde de détection elle-même possède un indice de protection IP20.
