Montaj talimatı
Fan hız kontrolörü 400 V | gündüz-gece fonksiyonu | 4 A
Ürün açıklaması

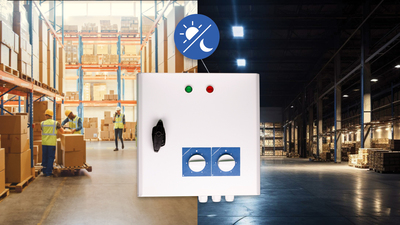

Bu, termal kontaklı (TK) 400 V motorlar için iki hızlı bir kontrolördür. (Birleşik) maksimum motor akımı 4 A'dır. Bu kontrolör, iki optimum fan hızını seçmek için iki ayrı 5 adımlı anahtara sahiptir. Motor aktifken, bir kuru kontak girişi aracılığıyla her iki hız arasında geçiş yapmak mümkündür.
TK izleme fonksiyonu aşırı ısınma durumunda motoru devre dışı bırakır. Bir güç kesintisinden sonra motor otomatik olarak yeniden çalışır. Alarm çıkışı ve regüle edilmemiş çıkış, uyarı oluşturmak veya normal çalışmayı onaylamak için harici cihazları kontrol edebilir.
Kutu yüzeye monte edilebilir ve kir, toz ve nem girişine karşı IP54 koruma sağlar. Fan hızı, motor voltajının ototransformatörler aracılığıyla düşürülmesiyle düzenlenir. Bu teknoloji, mükemmel sinüzoidal şekle sahip bir çıkış gerilimi üreterek motorun sessiz çalışmasını garanti eder.
Ek özellikler ve açıklama
SC2A4 Serisini Benzersiz Kılan Özellikler
SC2A4 serisinin en önemli özelliği, cihaz gövdesi üzerinde bulunan ayar anahtarları sayesinde iki farklı optimum fan hızının seçilebilmesidir. Kullanıcılar bu iki hız seviyesini farklı çalışma koşullarına göre belirleyebilir.
Bu fonksiyon sayesinde fan:
- Gündüz yüksek hızda,
- Gece düşük hızda,
- Farklı çalışma koşullarında ihtiyaçlara uygun hız seviyesinde çalıştırılabilir.
İki farklı hız ayarı sayesinde SC2A4 serisi enerji tasarrufu sağlar, çalışma konforunu artırır ve fanın her zaman en uygun verimlilik seviyesinde çalışmasına yardımcı olur. Fan hızlarının cihaz üzerindeki döner ayar anahtarları ile kolayca seçilebilmesi, SC2A4 serisini kullanıcı dostu ve pratik bir çözüm haline getirir. Ayrıca elektrik bağlantıları basit, anlaşılır ve kolay uygulanabilir yapıdadır.

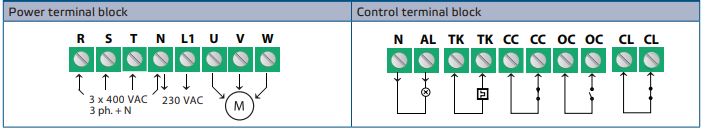

Üç Fazlı Fan Motorunun SC2A4 Kontrol Cihazına Bağlanması
Üç fazlı bir fan motorunun SC2A4 kontrol cihazına bağlanması sırasında güvenli ve doğru çalışma için bağlantı kurallarına dikkat edilmelidir.
İlk olarak motor bağlantı uçları belirlenmelidir. Üç fazlı motorlarda genellikle bağlantı uçları U, V ve W olarak işaretlenmiştir. Bu uçlar motor bağlantılarıdır. Kontrol cihazının elektrik beslemesi ise R, S ve T terminalleri üzerinden yapılır. Daha sonra motorun doğru bağlantı şekli belirlenmelidir. Motorun teknik etiketi veya üretici dokümanları kontrol edilerek motor çalışma gerilimi öğrenilmelidir. Motor geriliminin mevcut besleme gerilimi ile uyumlu olduğundan emin olunmalıdır.
Motorun gerilimine ve elektrik beslemesine bağlı olarak bağlantı şekli:
- Üçgen bağlantı (Δ)
- Yıldız bağlantı (Y) olarak seçilmelidir.
Doğru bağlantı şekli mutlaka motor üreticisinin teknik bilgilerine göre uygulanmalıdır. Son olarak motorun uygun şekilde topraklandığından emin olunmalıdır. Üç fazlı motorlarda güvenlik açısından doğru topraklama zorunludur. Kurulum sırasında yerel elektrik yönetmeliklerine ve güvenlik standartlarına uyulmalıdır. Bu bağlantı talimatlarına uygun şekilde yapılan montaj, fan motorunun güvenli, verimli ve uzun ömürlü çalışmasını sağlar.
SC2A4 Serisi Fan Hız Kontrol Cihazlarının Özellikleri
Sentera tarafından geliştirilen SC2A4 serisi, üç fazlı fan motorları için tasarlanmış, transformatör tabanlı fan hız kontrol cihazlarıdır. Bu seri, kullanıcıya iki farklı optimum fan hızı seçme imkânı sunmasıyla diğer kontrol cihazlarından ayrılır. SC2A4 serisi üzerinde bulunan iki ayrı 5 kademeli döner ayar anahtarı sayesinde, fan motoru için iki farklı hız seviyesi kolayca seçilebilir. Bu hız seviyeleri farklı kullanım senaryolarına göre ayarlanabilir. Örneğin, gündüz saatlerinde yüksek hız ve gece saatlerinde düşük hız seçilerek enerji tüketimi azaltılabilir ve çalışma konforu artırılabilir.
Kontrol cihazı, motor çalışırken seçilmiş iki fan hızı arasında geçiş yapılmasını sağlayan kuru kontak girişine sahiptir. Harici bir zaman saati veya başka bir kontrol sistemi kullanılarak, fanın belirli zamanlarda otomatik olarak yüksek veya düşük hızda çalışması sağlanabilir. Bu özellik, fan performansının çalışma koşullarına göre otomatik olarak ayarlanmasına olanak tanır.
SC2A4 serisi ayrıca uzaktan AÇMA/KAPAMA fonksiyonuna sahiptir. Fan motoru, normalde açık (NO) ve normalde kapalı (NC) kontak girişleri üzerinden uzaktan kontrol edilebilir. Harici bir anahtar normalde açık girişe bağlanarak motorun uzaktan çalıştırılması veya durdurulması sağlanabilir. Normalde kapalı girişe bir duman alarmı bağlandığında ise alarm durumunda fan motoru otomatik olarak devre dışı bırakılır. Bu özellik, sistem güvenliğini artırır ve uzaktan kontrol kolaylığı sağlar.
Kontrol cihazında buluna ekn regülasyonsuz çıkış (tek faz, 230 VAC), motor aktif olduğunda devreye girer. Bu çıkış; çalışma göstergeleri, hava damperleri veya diğer harici ekipmanların kontrol edilmesi için kullanılabilir. Örneğin, fan motoru çalışmadığında damper kapatılabilir, motor çalıştığında ise damper açılabilir. Böylece fan motoru ile bağlantılı ekipmanlar uyumlu şekilde kontrol edilir.
SC2A4 serisi, motor sıcaklığını izlemek için termik motor koruma kontaklarını (TK) destekler. Motor sargılarında aşırı sıcaklık oluşması durumunda TK koruma fonksiyonu motoru otomatik olarak durdurur ve olası hasarları önler. Eğer kullanılan motor TK kontaklarına sahip değilse, kontrol cihazındaki TK terminalleri köprülenerek normal çalışma durumu simüle edilmelidir.
Motor arızası veya aşırı ısınma gibi durumlarda, 230 VAC alarm çıkışı aktif hale gelir. Bu alarm çıkışı, uyarı lambaları veya harici alarm sistemleri ile birlikte kullanılarak kullanıcıya hızlı bir şekilde bilgi verilmesini sağlar.
SC2A4 serisi ayrıca elektrik kesintisi sonrasında otomatik yeniden başlatma özelliğine sahiptir. Elektrik beslemesi tekrar geldiğinde kontrol cihazı kendini sıfırlar ve fan motoru otomatik olarak yeniden çalışmaya başlar. Bu özellik sayesinde manuel müdahaleye gerek kalmadan sistemin sürekli çalışması sağlanır.
