EО декларация за съответствие

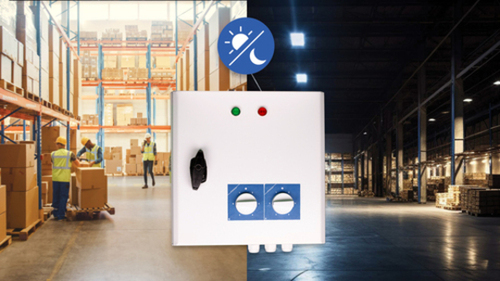

Регулатор на скоростта на вентилатора 400 V | функция ден-нощ | 4 А
Описание на продукта
Това е двускоростен контролер, предназначен за 400V AC мотори с максимален общ ток от 4 А. Той е снабден с два независими 5-степенни превключвателя за избор между две отделни скорости на вентилатора. Вход със сух контакт позволява превключване между двете скорости, докато моторът работи.
Функцията за термичен контрол (TK) на контролера автоматично изключва мотора, ако той прегрее. В случай на прекъсване на захранването, моторът автоматично ще се рестартира след възстановяване на захранването.
Скоростта на вентилатора се регулира от автотрансформатори, които намаляват напрежението на мотора. Този процес създава идеално синусоидално изходно напрежение, осигурявайки тиха работа на мотора. Устройството включва също алармен и нерегулиран изход, които могат да управляват външни устройства за генериране на предупреждения или потвърждаване на нормална работа.
Корпусът на контролера е предназначен за повърхностен монтаж и има степен на защита IP54, предпазвайки го от мръсотия, прах и влага.
Допълнителни спецификации и описание
Какво прави серията SC2A4 уникална?
Серията SC2A4 от трансформаторни регулатори за скорост на вентилатори на Sentera предлага специфични функции, които я отличават от останалите серии.
Основната отличителна характеристика е наличието на две предварително задаваеми оптимални скорости на вентилатора, които могат да бъдат избрани чрез превключвателите, разположени върху корпуса на устройството. Тази функция позволява на потребителите да задават различни настройки на скоростта на вентилатора – например една скорост за дневен режим на работа и друга за нощен режим или за различни условия на експлоатация. Благодарение на тази възможност серията SC2A4 осигурява енергийни спестявания и повишен комфорт. Потребителите могат да регулират скоростта на вентилатора според конкретните нужди, като гарантират работа на най-енергийно ефективното ниво в различни периоди или при различни условия.
Изборът на скорост чрез потенциометрите (копчетата) върху корпуса прави серията SC2A4 лесна и интуитивна за използване, като позволява бързо регулиране при необходимост. Освен това електрическото свързване е лесно и интуитивно.

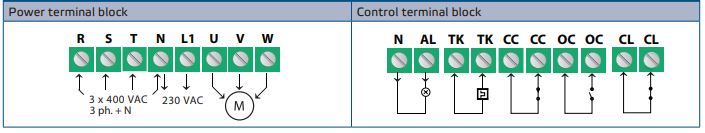

Как правилно да свържем трифазен електродвигател на вентилатор?
При свързване на трифазен електродвигател на вентилатор е изключително важно да се спазват определени инструкции, за да се гарантира безопасно и правилно свързване.
Първо - идентифицирайте изводите на двигателя: Трифазните електродвигатели обикновено имат шест извода, обозначени като U, V и W, които представляват трите фази на двигателя. Тези изводи са изходите към двигателя, докато захранването към контролера се свързва към клемите R, S и T.
Второ - определете правилната схема на свързване: Проверете табелката на двигателя или техническите му характеристики, за да определите номиналното напрежение на двигателя. Уверете се, че то съответства на наличното захранващо напрежение.
В зависимост от напрежението на двигателя и захранващата мрежа може да се наложи свързване на двигателя в конфигурация триъгълник (Δ) или звезда (Y). Инструкциите за правилната конфигурация обикновено са посочени върху табелката на двигателя или в документацията на производителя.
И не на последно място - осигурете правилно заземяване: Трифазните електродвигатели трябва да бъдат правилно заземени с цел безопасност. Следвайте изискванията за заземяване, определени от местните електрически стандарти и нормативи, за да гарантирате безопасна инсталация.
Като следвате тези указания, можете да гарантирате, че свързването на трифазния двигател на вентилатора е извършено правилно, което осигурява безопасна, надеждна и ефективна работа на системата.
Основни характеристики на серията SC2A4
Основни характеристики на серията SC2A4
Избор на две оптимални скорости: Контролерът разполага с два отделни 5-степенни въртящи превключвателя, чрез които могат да бъдат избрани две оптимални скорости на вентилатора. Тези скорости могат да бъдат персонализирани според различни приложения – например висока скорост през деня и ниска скорост през нощта. Това осигурява енергийна ефективност и оптимална работа на вентилатора според конкретните изисквания.
Вход за превключване на скоростите чрез сух контакт:
Контролерът използва вход със сух контакт за превключване между предварително зададените скорости, докато електродвигателят работи. Например външен часовник може автоматично да активира висока скорост през деня и ниска скорост през нощта. Това осигурява автоматизирано управление и гъвкавост при регулиране на скоростта според външни сигнали.
Контролерът използва вход със сух контакт за превключване между предварително зададените скорости, докато електродвигателят работи. Например външен часовник може автоматично да активира висока скорост през деня и ниска скорост през нощта. Това осигурява автоматизирано управление и гъвкавост при регулиране на скоростта според външни сигнали. Дистанционно включване/изключване (Remote ON/OFF): Електродвигателят на вентилатора може да бъде включван или изключван дистанционно чрез два входа: нормално отворен (NO) и нормално затворен (NC). Свързването на дистанционен превключвател към нормално отворения вход позволява дистанционно управление на активирането и деактивирането на двигателя. Също така, свързването на димоизвестителна система към нормално затворения вход автоматично ще изключи двигателя при задействане на аларма за дим. Това осигурява удобно и безопасно управление на вентилатора от разстояние.
Нерегулиран изход за външни устройства: Контролерът разполага с допълнителен нерегулиран изход (монофазен, 230 VAC), който се активира, когато двигателят е включен. Този изход може да се използва за управление на външни устройства, като индикаторни лампи, клапи или други свързани компоненти. Например, когато вентилаторът е изключен, клапата може да бъде затворена, а когато вентилаторът работи – да бъде отворена. По този начин се осигурява координирано управление на свързаното оборудване спрямо състоянието на двигателя.
Контакти за термична защита на двигателя (TK): Контролерът може да следи термозащитните контакти на двигателя (TK), които измерват температурата в намотките на електродвигателя. При прегряване функцията за контрол на TK изключва двигателя, за да предотврати повреда. Ако двигателят не разполага с TK контакти, клемите TK на контролера трябва да бъдат свързани (мостовани), за да се симулира нормална работна температура. Това гарантира защита на двигателя и предотвратява повреди вследствие на прегряване.
Алармен изход: При възникване на проблем с двигателя, например прегряване, се активира алармен изход (230 VAC). Този изход може да се използва за подаване на сигнал към предупредителни устройства или индикации, което позволява бързо откриване и реагиране при неизправност на двигателя. При задействане на термичната защита TK двигателят се изключва, за да се предотвратят допълнителни повреди.
Автоматично възстановяване след прекъсване на захранването: При прекъсване на електрозахранването контролерът разполага с функция за автоматичен рестарт. След възстановяване на захранването контролерът се нулира и двигателят на вентилатора се включва автоматично отново. Това осигурява непрекъсната работа и премахва необходимостта от ръчно стартиране след прекъсване на електрозахранването.
