Variateur de vitesse à autotransformateur 4 A | bi-horaire | 400 V
Description du produit
Variateur de vitesse à deux paliers conçu pour les moteurs 400 VCA avec un courant combiné maximal de 4 A. Il est équipé de deux commutateurs indépendants à 5 positions permettant de sélectionner deux vitesses de ventilation distinctes. Une entrée par contact sec permet de commuter entre les deux vitesses lorsque le moteur est en fonctionnement.
La fonction de surveillance des contacts thermiques (TK) du variateur arrête automatiquement le moteur en cas de surchauffe. En cas de coupure de courant, le moteur redémarre automatiquement dès le rétablissement de l'alimentation.
La vitesse du ventilateur est régulée par des autotransformateurs qui réduisent la tension du moteur. Ce procédé génère une tension de sortie parfaitement sinusoïdale, tout en garantissant un fonctionnement silencieux du moteur. L'unité comprend également des sorties d'alarme et des sorties non régulées permettant de contrôler des dispositifs externes pour générer des alertes ou confirmer le fonctionnement normal.
Le boîtier du variateur est conçu pour un montage en surface et bénéficie d'un indice de protection IP54, le protégeant contre les impuretés, la poussière et l'humidité.
Spécifications et descriptions supplémentaires
Qu'est-ce qui rend la série SC2A4 unique ?
La série SC2A4 de régulateurs de vitesse par autotransformateur de Sentera offre des caractéristiques spécifiques qui la distinguent des autres séries. La principale caractéristique distinctive, c'est l'inclusion de deux vitesses de ventilation optimales pouvant être sélectionnées via les commutateurs sur le boîtier.
Cette fonction permet aux utilisateurs d'établir différents réglages de vitesse, par exemple l'un pour le fonctionnement de jour et l'autre pour le fonctionnement de nuit, ou de s'adapter à des conditions de fonctionnement variables.
Grâce à cette fonction, la série SC2A4 permet de réaliser des économies d'énergie et d'accroître le confort. Les utilisateurs peuvent ajuster la vitesse du ventilateur en fonction d'exigences spécifiques, garantissant que le ventilateur fonctionne au niveau le plus efficace énergétiquement pour différentes périodes ou conditions.
La sélection des vitesses de ventilation par boutons rotatifs sur le boîtier rend la série SC2A4 conviviale et simple à utiliser, permettant des ajustements rapides selon les besoins. De plus, le câblage est intuitif et simple !

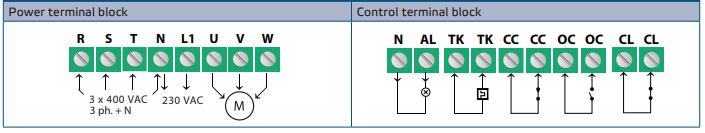

Comment câbler correctement un moteur de ventilateur triphasé ?
Lors du raccordement d'un moteur de ventilateur triphasé, il est d'une très grande importance de suivre des instructions spécifiques pour garantir des connexions sûres et appropriées.
Tout d'abord, identifiez les fils du moteur. Les moteurs triphasés ont généralement six fils étiquetés U, V et W, représentant les trois phases. Ces fils servent de sorties moteur, tandis que le régulateur est alimenté via les bornes R, S et T.
Deuxièmement, déterminez la configuration de câblage appropriée. Reportez-vous à la plaque signalétique ou aux spécifications du moteur pour trouver la tension nominale du moteur. Assurez-vous qu'elle correspond à la tension d'alimentation disponible. En fonction de la tension du moteur et de l'alimentation disponible, vous devrez peut-être câbler le moteur en configuration triangle (Δ) ou bien en configuration étoile (Y). La plaque signalétique du moteur ou la documentation du fabricant doit fournir des instructions sur la configuration de câblage adaptée à votre modèle de moteur spécifique.
Enfin, assurez une mise à la terre appropriée. Les moteurs triphasés nécessitent une mise à la terre correcte pour des raisons de sécurité. Suivez les directives de mise à la terre spécifiées par les codes électriques locaux pour garantir une installation sûre. En suivant ces directives, vous pouvez vous assurer que le câblage de votre moteur de ventilateur triphasé est effectué correctement, ce qui permet un fonctionnement sûr et efficace.
Quelles sont les caractéristiques clés de la série SC2A4 ?
Découvrez ci-dessous les spécifications techniques et les avantages exclusifs qui font de la série SC2A4 une solution de régulation de pointe.

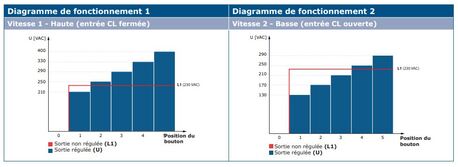

Sélection de deux vitesses optimales : Le régulateur comprend deux commutateurs rotatifs à 5 positions séparés, qui permettent de sélectionner deux vitesses de ventilation optimales. Ces vitesses peuvent être personnalisées pour différents scénarios, tels qu'une vitesse élevée pendant la journée et une vitesse basse pendant la nuit. Cela, à son tour, permet une efficacité énergétique et des performances de ventilation adaptées aux besoins spécifiques.
Entrée par contact sec pour la commutation de vitesse : Le régulateur utilise une entrée par contact sec pour commuter entre les vitesses de ventilation sélectionnées lorsque le moteur est en fonctionnement. Par exemple, une horloge externe peut déclencher le passage à la vitesse élevée pendant la journée et à la vitesse basse pendant la nuit. Cela permet un contrôle automatisé et une flexibilité dans le réglage des vitesses du ventilateur en fonction de déclencheurs externes.
Marche/Arrêt à distance : Le moteur du ventilateur peut être activé ou désactivé à distance à l'aide de deux entrées : normalement ouverte et normalement fermée. Le raccordement d'un interrupteur déporté à l'entrée normalement ouverte permet le contrôle à distance de l'activation et de la désactivation du moteur. De même, un détecteur de fumée raccordé à l'entrée normalement fermée désactive automatiquement le moteur en cas d'alarme incendie. Cela offre un contrôle pratique et flexible du moteur de ventilation à distance.
Sortie non régulée pour dispositifs externes : Le régulateur dispose d'une sortie non régulée supplémentaire (monophasée, 230 VCA) qui devient active lorsque le moteur est activé. Cette sortie peut être utilisée pour contrôler des dispositifs externes, tels que des indicateurs de fonctionnement ou des registres. Par exemple, lorsque le moteur du ventilateur est désactivé, le registre peut être fermé, et lorsqu'il est actif, le registre peut être ouvert. Cela permet un contrôle coordonné des équipements associés en fonction de l'état du moteur du ventilateur.
Contacts de protection thermique du moteur : Le régulateur peut surveiller les contacts thermiques du moteur (TK) qui mesurent la température dans les bobinages du moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter tout type d'endommagement. Dans les cas où le moteur n'est pas équipé de contacts TK, les bornes TK du régulateur doivent être shuntées pour simuler une température moteur normale. Cela garantit la sécurité du moteur et prévient les problèmes liés à la surchauffe.
Sortie d'alarme : En cas de problème du moteur, tel qu'une surchauffe, une sortie d'alarme (230 VCA) est activée. Cette sortie peut générer des alertes ou contrôler des indicateurs d'avertissement, permettant une détection et une réponse rapides aux problèmes liés au moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter d'autres endommagements.
Réinitialisation automatique après coupure de courant : En cas de coupure de courant, le régulateur dispose d'une fonction de réinitialisation automatique. Lorsque le courant est rétabli, le régulateur se réinitialise de lui-même et le moteur du ventilateur redémarre automatiquement. Cela garantit un fonctionnement continu et élimine le besoin d'une intervention manuelle après des interruptions d'alimentation.
