Montaj talimatı
EC fanlar için Potansiyometre
Ürün açıklaması
MTV-1-010-PM, EC fanlar, AC fan hız kontrol cihazları ve damper aktüatörlerinin manuel kontrolü için tasarlanmış bir potansiyometredir. 230 VAC besleme ile çalışır.
Temel Özellikleri
Değişken Kontrol: Döner düğme sürekli kontrol sağlar ve KAPALI (OFF) konumu ile sinyalin tamamen kesilmesini (0 V, 0 mA veya %0 PWM) garanti eder.
Seçilebilir Çıkış: Bir atlama teli (jumper), 1-10 VDC, 2-20 mA ve %10-100 PWM çıkış tipleri arasında seçim yapmanıza olanak tanır.
Özelleştirilebilir Aralık: İki dahili düzeltici, minimum (%10-70) ve maksimum (%30-100) çıkış değerlerini ayarlamanızı sağlar.
Esnek Montaj: Sıçramaya dayanıklı muhafazası sayesinde hem gömme (IP44) hem de yüzey montajını (IP54) destekler.
Ek özellikler ve açıklama
Potansiyometre hangi cihazları ve sistemleri kontrol edebilir?
Bir potansiyometre, diğer cihazları kontrol etmek için sürekli değişken bir sinyal üretir (0 - 10 V). Bu kontrol sinyali döner düğmenin konumuna göre artar veya azalır. Kontrol sinyali genel olarak EC fanlarını veya damper aktüatörlerini uzaktan kontrol etmek için kullanılır. Ayrıca AC fan hız kontrol cihazlarını (EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) uzaktan kontrol edebilir. Örneğin, potansiyometre yaşam alanlarına monte edilebilirken, fan hız kontrolörü teknik bir odada veya bir elektrik dolabında bulunur.
Kontrol sinyalinin minimum ve maksimum seviyeleri nasıl ayarlanır?

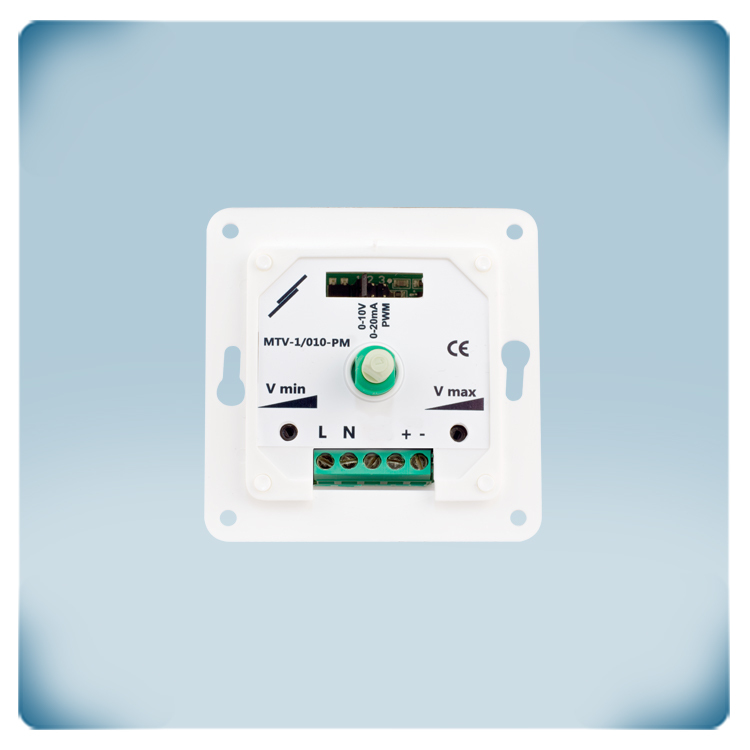

Bazı EC motorları çok düşük kontrol sinyallerini kaldıramaz. Bazen bir fan aşırı boyutlandırılır veya çok güçlüdür. Bu tür uygulamalar için, bu potansiyometre çıkışının üst ve alt sınırları düzelticiler aracılığıyla ayarlanabilir. Minimum çıkış değeri Vmin düzeltici (1) ile ayarlanabilir. Maksimum çıkış değeri Vmax düzeltici (2) ile ayarlanabilir. Minimum değerler 1-7 VDC / 2-14 mA /% 10-70 PWM içinde ayarlanabilir ve maksimum değerler 3-10 VDC / 6-20 mA /% 30-100 PWM içindedir.
Cihazın besleme gerilimi ve çıkış sinyalinin özellikleri nelerdir?
Bu potansiyometre 230 VAC besleme gerilimi ile çalışır ve üç tip kademesiz çıkış sinyali üretir: 0-10 VDC, 0-20 mA veya% 0-100 PWM. 230 VAC besleme gerilimi birçok elektrik sisteminde yaygındır ve bu bir güç kaynağı modülüne ihtiyaç duymadan MTV'nizi doğrudan şebekeye bağlamanızı sağlar.
0-10 VDC kontrol sinyali, HVAC endüstrisinde EC fan hızı, valf konumları veya elektronik sistemlerdeki diğer bileşenler gibi çeşitli parametreleri kontrol etmek için kullanılan en yaygın yöntemdir. 0-10 VDC kontrol sinyali, istenen bir dizi ayara karşılık gelir. Örneğin, modülasyon veya ayarlama gerektiren bir sisteminiz varsa, bu kontrol sinyali türü, istenen parametrenin % 0 ila % 100'ü arasındaki bir aralığı temsil edecek şekilde yorumlanabilir. 0 V'luk bir sinyal minimum ayarı gösterebilirken, 10 V'luk bir sinyal maksimum ayarı temsil edebilir.
Farklı çıkış türleri nasıl seçilir?
Bu potansiyometrenin çıkış tipi, sete dahil olan jumper (3) üzerinden seçilebilir: 0-10 V, 0-20 mA veya % 0-100 PWM.
Cihazın kasa ve montaj özellikleri nelerdir?

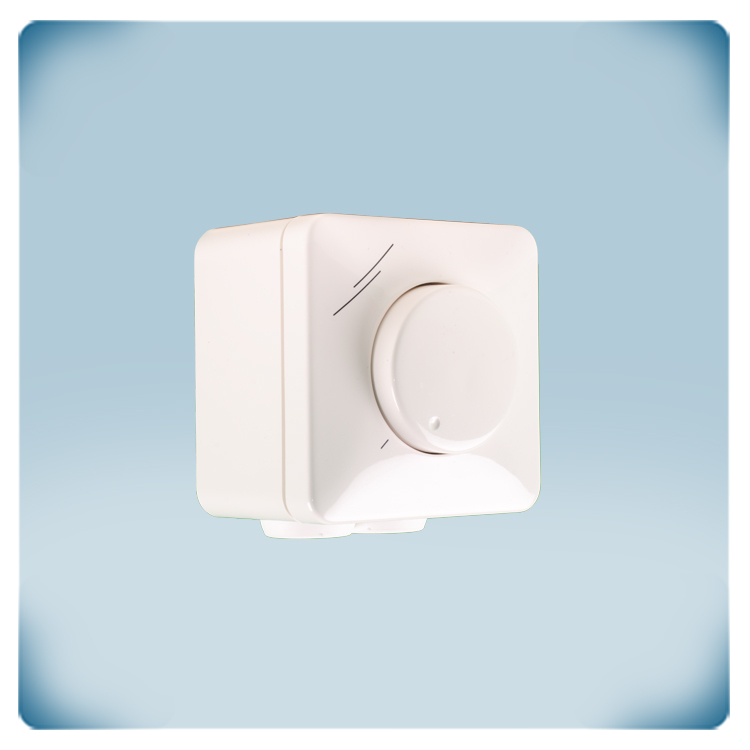

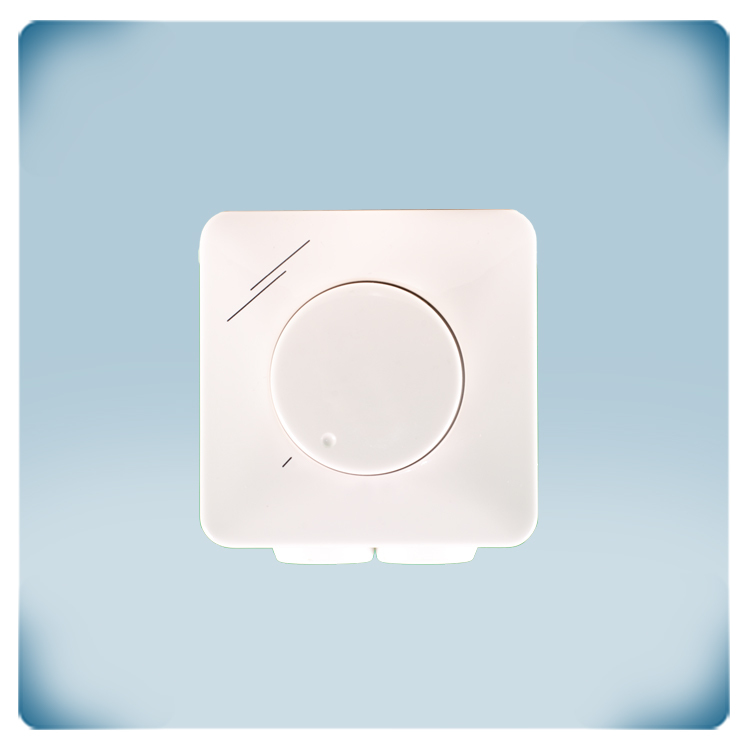

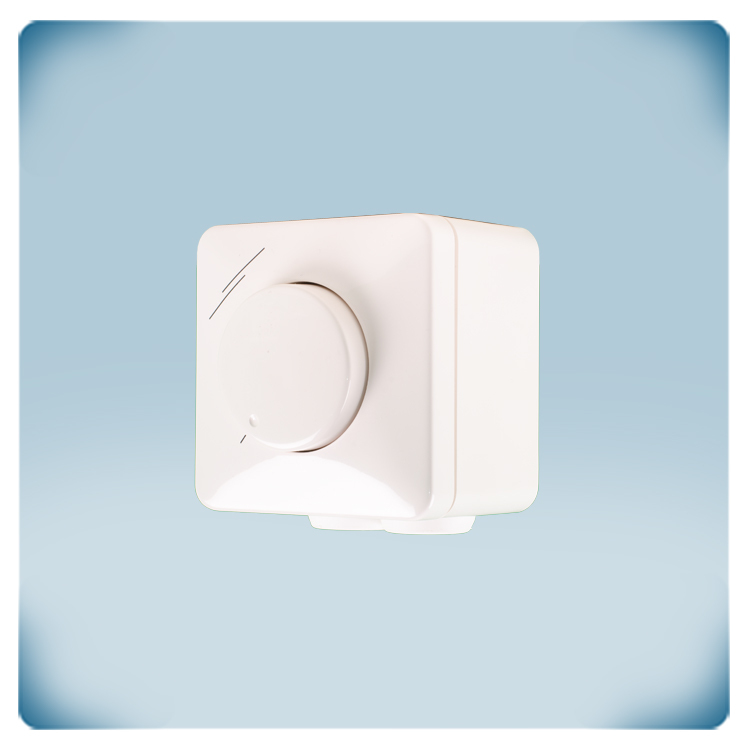

Potansiyometre, krem renginde (RAL 9010) dayanıklı ASA plastikten yapılmış duvara monte bir kutuya sahiptir. Malzeme seçimi UV dayanımı sağlar ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Tasarım, her türlü duvara veya panele çok yönlü kurulum sağlar, çünkü kutu hem ankastre hem de yüzeye montaj seçeneklerini barındırır ve kurulumda esneklik sağlar. Koruma sınıfı, iç bileşenlerin çevresel unsurlara karşı korunmasındaki güvenilirliğini kanıtlayan ankastre montaj için IP44 ve yüzeye montaj için IP54'tür.
Potansiyometre, krem renginde (RAL 9010) dayanıklı ASA plastikten yapılmış duvara monte bir kutuya sahiptir. Malzeme seçimi UV dayanımı sağlar ve toza, su sıçramalarına ve darbelere karşı koruma sağlar. Tasarım, her türlü duvara veya panele çok yönlü kurulum sağlar, çünkü kutu hem ankastre hem de yüzeye montaj seçeneklerini barındırır ve kurulumda esneklik sağlar. Koruma sınıfı, iç bileşenlerin çevresel unsurlara karşı korunmasındaki güvenilirliğini kanıtlayan ankastre montaj için IP44 ve yüzeye montaj için IP54'tür.
Ankastre montaj için kutu tasarımı, standart Avrupa duvar kutularıyla hizalanarak kesintisiz bir uyum sağlar. Kutunun genel sağlamlığı, onu çeşitli duvar tiplerine monte etmeye uygun hale getirir.
