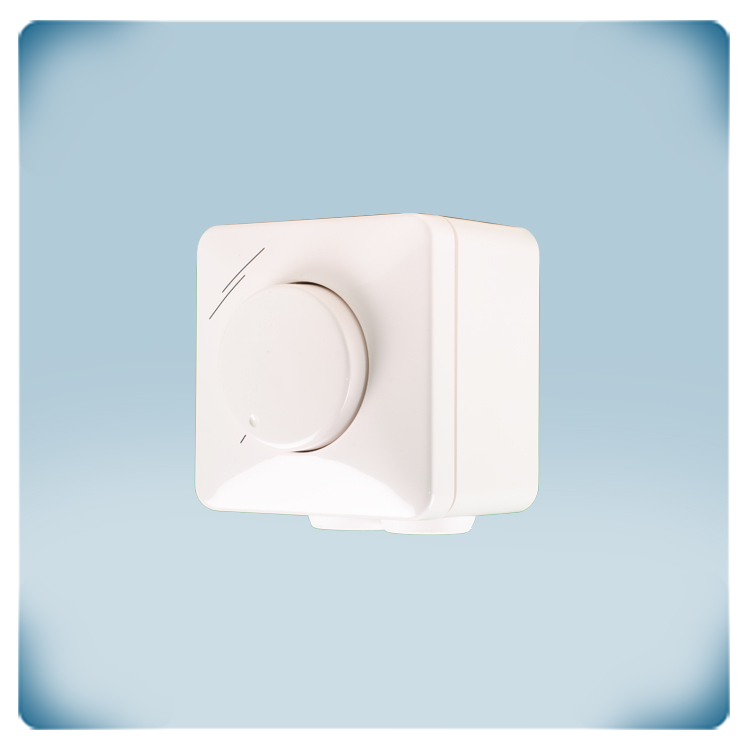

.webp "Потенціометр для ЄС вентилятора, з багатофункціональним виходом, 230 VАC")

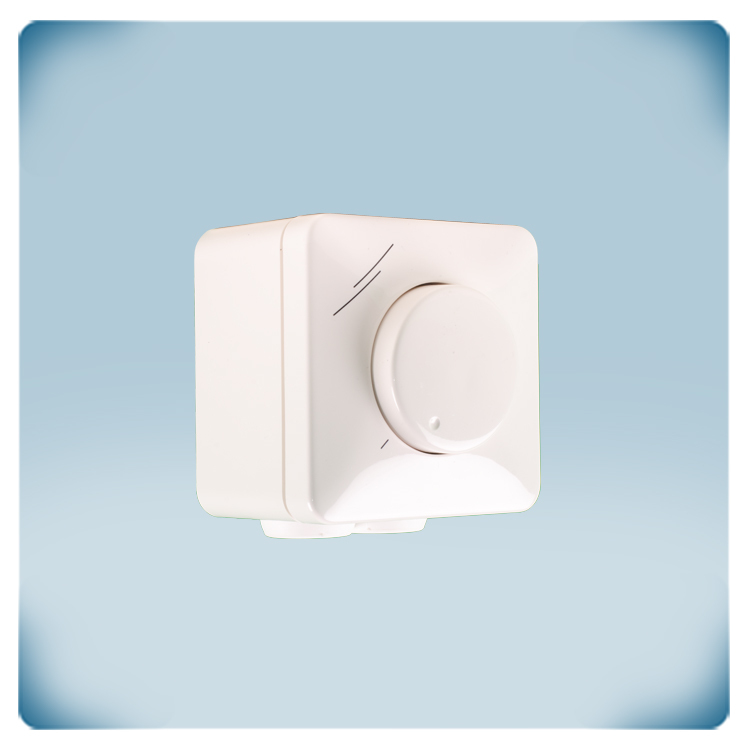

.webp "Потенціометр 230 VAC, з багатофункціональним виходом і внутрішніми тримерами")
.webp "Потенціометр 230 VAC, з багатофункціональним виходом, вибір мінімальної і максимальної швидкості")

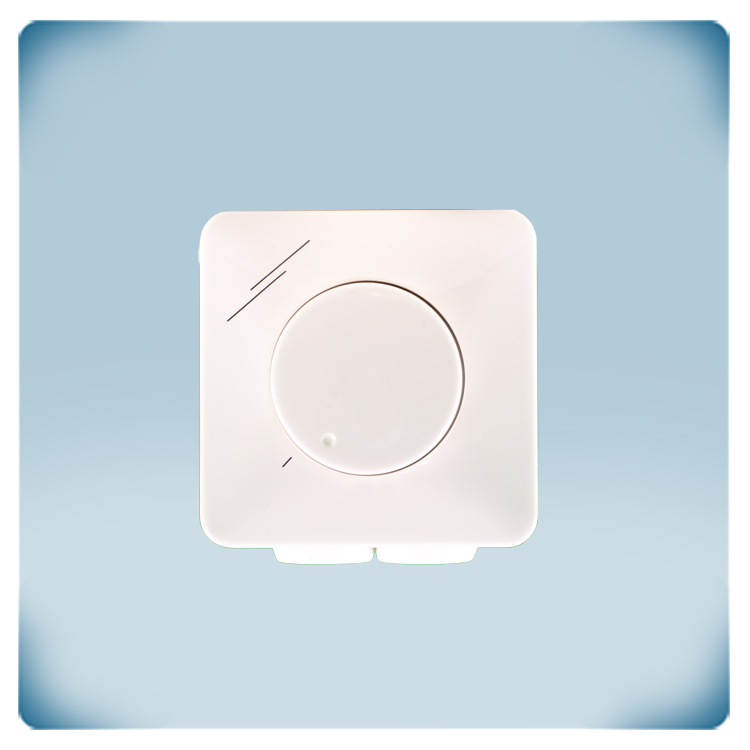

.webp "Потенціометр для ЄС вентилятора, з багатофункціональним виходом, живлення 230 VАC")
.webp "Потенціометр 230 VAC, з багатофункціональним виходом, безперервний змінний вихідний сигнал")
Технічні дані
Потенціометр управління ЕС вентилятором з вихідним сигналом 0-10 VDC
Опис продукту

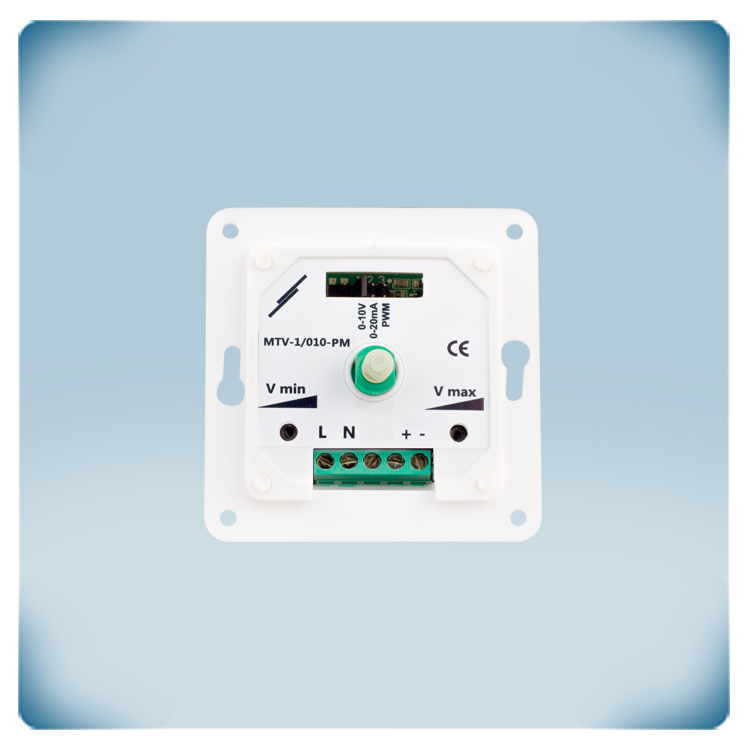

Потенціометр MTV-1-010-PM - це ідеальне рішення для точного ручного керування ЕС-вентиляторами, контролерами швидкості АС-вентиляторів або приводами заслінок. Розроблений для ефективності та гнучкості застосування, цей потенціометр працює з напругою живлення 230 VAC, пропонуючи безперервний змінний вихідний сигнал, який можна легко встановити за допомогою поворотної ручки, забезпечуючи безперебійну роботу користувача. За допомогою перемички ви можете вибрати один з різних типів виходу, включаючи 1-10 VDC, 2-20 мА або ШІМ 10-100%, що забезпечує адаптивність до різних застосувань. Діапазон вихідної напруги можна додатково налаштувати за допомогою двох внутрішніх тримерів, що дозволяють регулювати між Vmin (10-70%) і Vmax (30-100%).
У вимкненому положенні MTV-1-010-PM забезпечує повне відключення сигналу з виходом 0 В, 0 мА або 0% ШІМ. Виготовлений з високою точністю, MTV-1-010-PM поставляється в бризкозахищеному корпусі, придатному як для врізного (IP44), так і для поверхневого (IP54) монтажу. Його міцна конструкція забезпечує довговічність і надійність, що робить його універсальним вибором для різних середовищ.
Додаткові характеристики та опис
Як працює потенціометр з керівним сигналом 0 - 10 В?
Потенціометр генерує безперервно змінний сигнал для керування іншими пристроями (тобто 0 - 10 В). Цей керуючий сигнал збільшується або зменшується відповідно до положення поворотної ручки. Керуючий сигнал зазвичай використовується для дистанційного керування ЕС-вентиляторами або приводами заслінок. Він також може дистанційно керувати контролерами швидкості обертання вентиляторів змінного струму (серії EVS або MVS) або частотними інверторами (серія FI-E). Наприклад, потенціометр можна встановити в кабінеті, а регулятор швидкості вентилятора - в технічному приміщенні або електрошафі.
Який тип живлення у потенціометра MTV-1-010-PM?
Цей потенціометр працює з напругою живлення 230 В змінного струму і виробляє три типи безступінчастого вихідного сигналу: 0-10 VDC, 0-20 мА або 0-100 % ШІМ. Напруга живлення 230 VAC поширена в багатьох електричних системах, і ви можете просто підключити ваш MTV безпосередньо до електромережі без необхідності використання спеціального модуля живлення.
Потенціометр генерує безперервно змінний сигнал для керування іншими пристроями (тобто 0 - 10 В). Цей керуючий сигнал збільшується або зменшується відповідно до положення поворотної ручки. Керуючий сигнал зазвичай використовується для дистанційного керування ЕС-вентиляторами або приводами заслінок. Він також може дистанційно керувати контролерами швидкості обертання вентиляторів змінного струму (серії EVS або MVS) або частотними інверторами (серія FI-E). Наприклад, потенціометр можна встановити в кабінеті, а регулятор швидкості вентилятора - в технічному приміщенні або електрошафі.
Який тип живлення у потенціометра MTV-1-010-PM?
Цей потенціометр працює з напругою живлення 230 В змінного струму і виробляє три типи безступінчастого вихідного сигналу: 0-10 VDC, 0-20 мА або 0-100 % ШІМ. Напруга живлення 230 VAC поширена в багатьох електричних системах, і ви можете просто підключити ваш MTV безпосередньо до електромережі без необхідності використання спеціального модуля живлення.
Які типи сигналів застосовуються?
Сигнал керування 0-10 VDC є найпоширенішим методом, який використовується в індустрії HVAC для керування різними параметрами, такими як швидкість вентилятора EC, положення клапанів або інших компонентів в електронних системах. Керуючий сигнал 0-10 VDC відповідає діапазону бажаних налаштувань. Наприклад, якщо у вас є система, яка вимагає модуляції або регулювання, цей тип сигналу керування можна інтерпретувати як діапазон від 0% до 100% бажаного параметра. Сигнал 0 В може вказувати на мінімальне значення, а сигнал 10 В - на максимальне.
Сигнал керування 0-10 VDC є найпоширенішим методом, який використовується в індустрії HVAC для керування різними параметрами, такими як швидкість вентилятора EC, положення клапанів або інших компонентів в електронних системах. Керуючий сигнал 0-10 VDC відповідає діапазону бажаних налаштувань. Наприклад, якщо у вас є система, яка вимагає модуляції або регулювання, цей тип сигналу керування можна інтерпретувати як діапазон від 0% до 100% бажаного параметра. Сигнал 0 В може вказувати на мінімальне значення, а сигнал 10 В - на максимальне.
Тип виходного сигналу цього потенціометра можна вибрати за допомогою перемички, що входить до комплекту: 0-10 В, 0-20 мА або 0-100 % ШІМ.
Для чого встановлюються мінімальні та максимальні рівні сигналу?
Деякі ЕС-двигуни не можуть обробляти занадто низькі сигнали керування. Іноді вентилятор має завеликі розміри або він занадто потужний. Для таких випадків верхню та нижню межі вихідного сигналу потенціометра можна відрегулювати за допомогою тримерів. Мінімальне значення потужності можна налаштувати за допомогою підлаштування Vmin. Максимальне вихідне значення можна налаштувати за допомогою триммера Vmax. Мінімальні значення можна регулювати в межах 1-7 VDC / 2-14 мА / 10-70 % ШІМ, а максимальні значення - в межах 3-10 VDC / 6-20 мА / 30-100 % ШІМ.
Деякі ЕС-двигуни не можуть обробляти занадто низькі сигнали керування. Іноді вентилятор має завеликі розміри або він занадто потужний. Для таких випадків верхню та нижню межі вихідного сигналу потенціометра можна відрегулювати за допомогою тримерів. Мінімальне значення потужності можна налаштувати за допомогою підлаштування Vmin. Максимальне вихідне значення можна налаштувати за допомогою триммера Vmax. Мінімальні значення можна регулювати в межах 1-7 VDC / 2-14 мА / 10-70 % ШІМ, а максимальні значення - в межах 3-10 VDC / 6-20 мА / 30-100 % ШІМ.
Які особливості монтажу?
Потенціометр має настінний корпус, виготовлений з міцного пластику ASA кремового кольору (RAL 9010). Вибір матеріалу забезпечує стійкість до ультрафіолетового випромінювання і захист від пилу, бризок води та ударів. Конструкція дозволяє універсальний монтаж на будь-який тип стіни або панелі, оскільки корпус передбачає як вбудовування, так і поверхневий монтаж, забезпечуючи гнучкість в установці. Клас захисту IP44 для вбудовуваного монтажу та IP54 для поверхневого монтажу свідчить про надійність захисту внутрішніх компонентів від впливу навколишнього середовища.
Для врізного монтажу конструкція корпусу відповідає стандартним європейським коробкам, що забезпечує безшовну установку. Загальна міцність корпусу робить його придатним для монтажу в різні типи стін.
Таке поєднання матеріалів і конструктивних особливостей сприяє довговічності потенціометра та його придатності до різних умов експлуатації в секторі HVAC.
Потенціометр має настінний корпус, виготовлений з міцного пластику ASA кремового кольору (RAL 9010). Вибір матеріалу забезпечує стійкість до ультрафіолетового випромінювання і захист від пилу, бризок води та ударів. Конструкція дозволяє універсальний монтаж на будь-який тип стіни або панелі, оскільки корпус передбачає як вбудовування, так і поверхневий монтаж, забезпечуючи гнучкість в установці. Клас захисту IP44 для вбудовуваного монтажу та IP54 для поверхневого монтажу свідчить про надійність захисту внутрішніх компонентів від впливу навколишнього середовища.
Для врізного монтажу конструкція корпусу відповідає стандартним європейським коробкам, що забезпечує безшовну установку. Загальна міцність корпусу робить його придатним для монтажу в різні типи стін.
Таке поєднання матеріалів і конструктивних особливостей сприяє довговічності потенціометра та його придатності до різних умов експлуатації в секторі HVAC.
