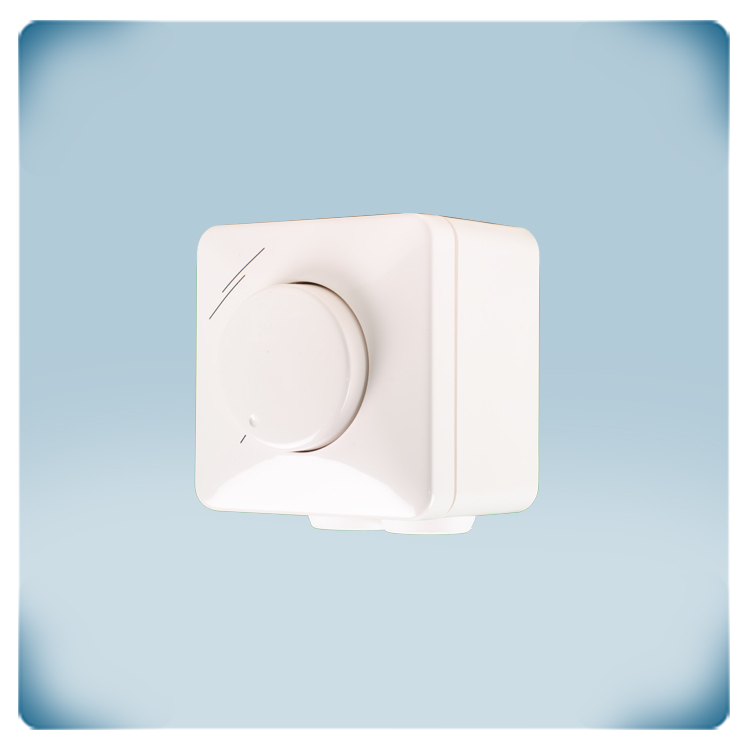

.webp "Potenciometras įrangai kuriai reikalingas 0-10 V signalas")

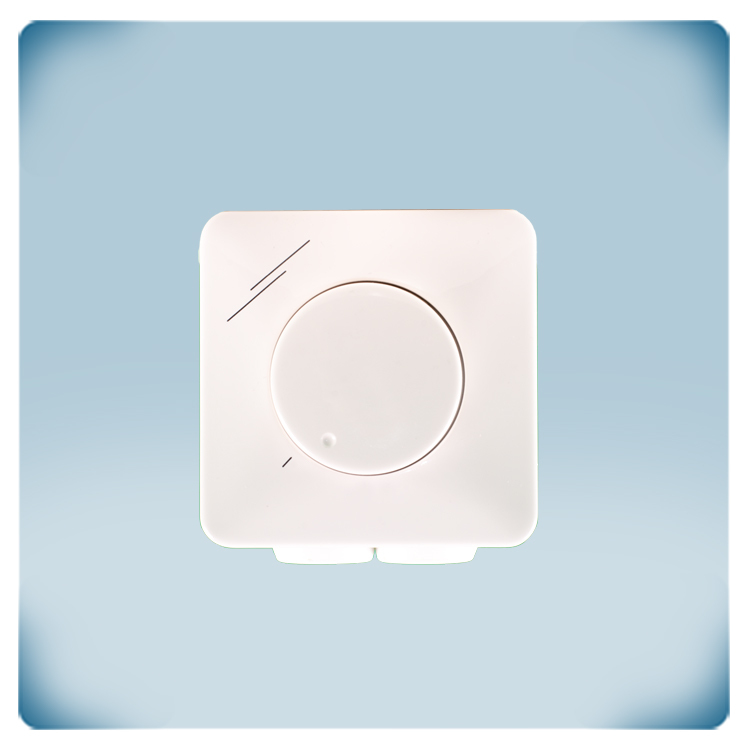

.webp "Potenciometras be skalės")

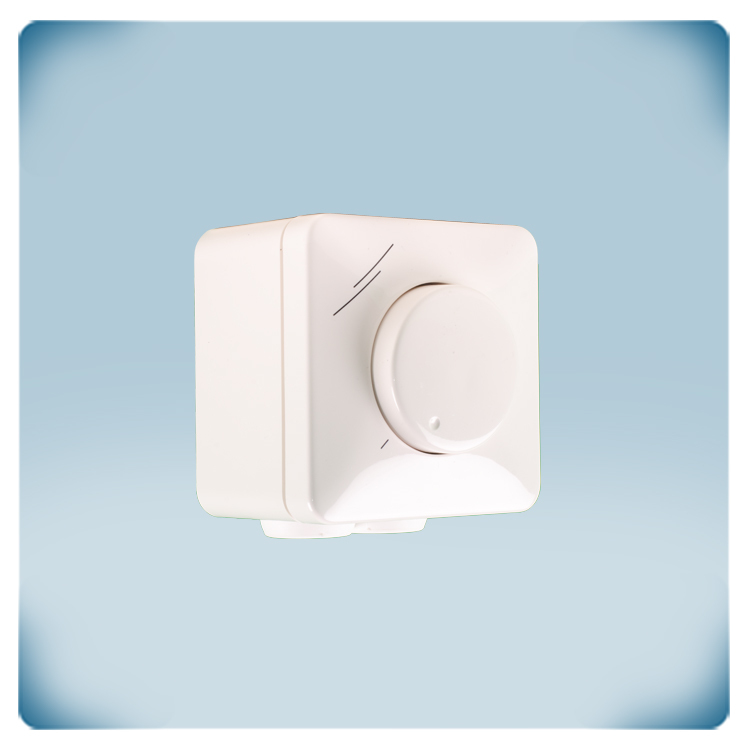

.webp "Rankenėlė su žyma kad žinotume potenciometro padėtį")

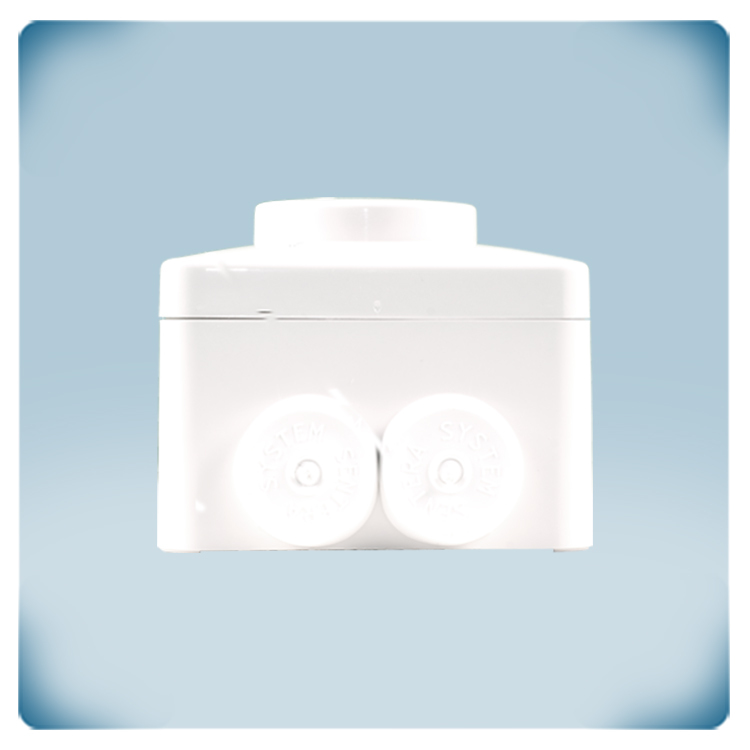

.webp "Potenciometro sandarikliai")

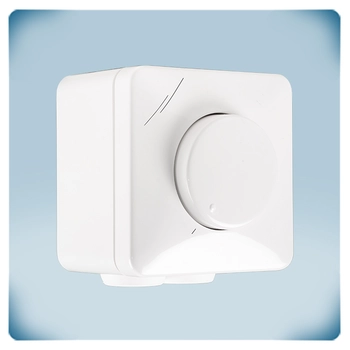

.webp "Visiškas potenciometro korpuso sandarumas apsaugantis nuo purslų")
.webp "Potenciometro išėjimo nustatymo trumpiklis ir trimeriai")
CE deklaracija
Ventiliatoriaus potenciometras su 0-10 VDC išėjimo signalu
Produkto aprašymas
Ventiliatoriaus valdymo potenciometras, su galimybe pasirinkti išėjimą 0-10 VDC, 0-20 mA arba PWM. Išėjimo tipą galima pasirinkti trumpikliu uždėjus trumpiklį ant tam tikrų kontaktų. Potenciometrui reikalinga maitinimo įtampa: 230 VAC, 50-60 Hz, reguliuojamas minimalus išėjimas (1-7 VDC, 2-14 mA, 10-70% PWM) ir maksimalus išėjimas (3-10 VDC, 6-20 mA, 30-100% PWM) vidiniais mini trimeriais . OFF padėtyje išėjimas yra 0 VDC.
Potenciometro korpusas tinkamas potinkiniaim montavimui ir tinkamai sumontuotas atitinka IP44 arba virštinkiniam montavimui ir tinkamai sumontuotas atitinka IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Kokia yra maitinimo įtampa?
Šis potenciometras veikia su 230 VAC maitinimo įtampa ir sukuria trijų tipų tolygų išėjimo signalą: 0–10 V nuolatinės srovės, 0–20 mA arba 0–100 % PWM. 230 VAC matinimo įtampa yra įprasta daugelyje elektros sistemų, todėl galite lengvai prijungti MTV tiesiai prie elektros tinklo, nereikalaudami maitinimo modulio. 0–10 V nuolatinės srovės valdymo signalas yra labiausiai paplitęs ŠVOK pramonėje naudojamas metodas įvairiems parametrams, pvz., EC ventiliatoriaus greičiui, vožtuvų padėčiai ar kitiems elektroninių sistemų komponentams, valdyti. 0–10 V nuolatinės srovės valdymo signalas atitinka norimų nustatymų diapazoną. Pavyzdžiui, jei turite sistemą, kuriai reikia moduliacijos arba reguliavimo, šio tipo valdymo signalas gali būti interpretuojamas kaip norimo parametro diapazonas nuo 0 % iki 100 %. 0 V signalas gali reikšti minimalų nustatymą, o 10 V signalas – maksimalų nustatymą.
Koks yra potenciometro minimalus ir maksimalus išėjimo lygis?

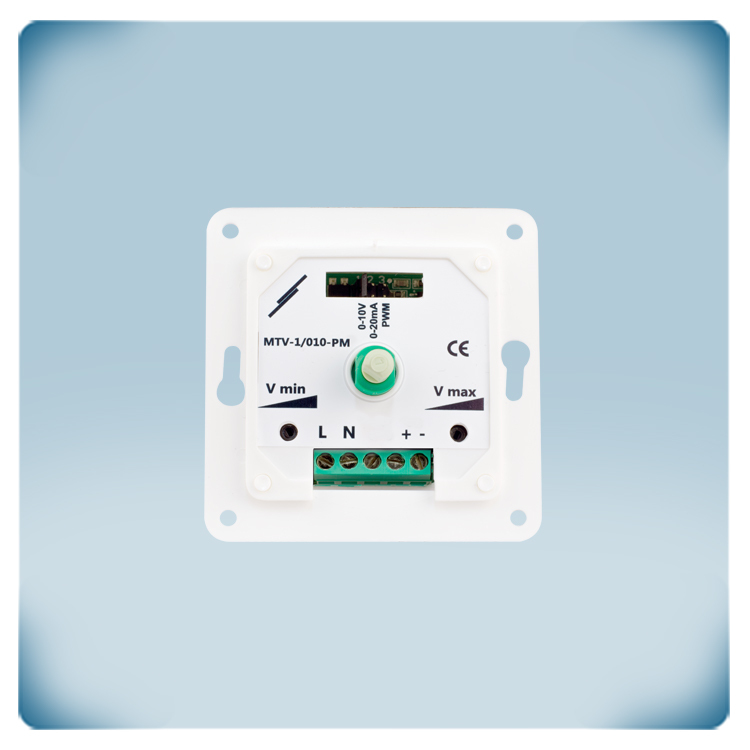

Kai kurie EC varikliai negali valdyti per žemų valdymo signalų. Kartais ventiliatorius yra per didelis arba per galingas. Tokiems tikslams šio potenciometro galios viršutinę ir apatinę ribas galima reguliuoti trimeriais. Minimalią išėjimo vertę galima reguliuoti naudojant Vmin trimerį (1). Maksimali išėjimo vertė gali būti reguliuojama naudojant Vmax trimerį (2). Mažiausias vertes galima reguliuoti 1–7 VDC / 2–14 mA / 10–70 % PWM, o didžiausios vertės yra 3–10 VDC / 6–20 mA / 30–100 % PWM.
Kai kurie EC varikliai negali valdyti per žemų valdymo signalų. Kartais ventiliatorius yra per didelis arba per galingas. Tokiems tikslams šio potenciometro galios viršutinę ir apatinę ribas galima reguliuoti trimeriais. Minimalią išėjimo vertę galima reguliuoti naudojant Vmin trimerį (1). Maksimali išėjimo vertė gali būti reguliuojama naudojant Vmax trimerį (2). Mažiausias vertes galima reguliuoti 1–7 VDC / 2–14 mA / 10–70 % PWM, o didžiausios vertės yra 3–10 VDC / 6–20 mA / 30–100 % PWM.
Koks potenciometro korpusas?
Korpusas tinakamas tiek potinkiniam montavimui, tiek virštinkiniam montavimui su galine dėžute. Tinkamai sumontuotas po tinku potenciometras atitinka IP54 saugumo klasę, o potenciometras sumontuotas su galine dėžute ant paviršiaus atitinka IP54 saugumo klasę, o tai reiškia kad korpusas apsaugotas nuo dulkių ir vandens purslų patekimo į potenciometro vidų.
Kur galima panaudoti potenciometro išėjimą?
Potenciometras generuoja signalą kitiems įrenginiams valdyti tai yra 0 - 10 V. Šis valdymo signalas didėja arba mažėja priklausomai nuo sukamosios rankenėlės padėties. Valdymo signalas paprastai naudojamas nuotoliniu būdu valdyti EC ventiliatorius arba sklendės pavaras. Jis taip pat gali nuotoliniu būdu valdyti kintamosios srovės ventiliatoriaus greičio valdiklius (EVS arba MVS serija) arba dažnio keitiklius (FI-E serija). Pavyzdžiui, potenciometras gali būti montuojamas darbo kambaryje, o ventiliatoriaus greičio reguliatorius yra techninėje patalpoje arba elektros spintoje
