Ürün veri sayfası
EC fanları için 3 adımlı kontrol anahtarı | Kapalı konum
Ürün açıklaması
SMT-D-4P-AL, EC fan hızı, damper aktüatörleri, AC fan hızı kontrol cihazları veya frekans invertörlerinin kontrolünü optimize etmek için tasarlanmış 3 kademeli bir kontrol anahtarıdır. SMT-D-4P-AL, fan hızını ayarlama sürecini basitleştiren üç sabit konum sunarak çok yönlü bir kontrol sağlar. Bu sabit konumlar, belirli havalandırma gereksinimleriniz için ideal hızı kolayca bulmanıza olanak tanıyan zahmetsiz bir optimizasyon sağlar.
Bu kontrol anahtarının öne çıkan özelliklerinden biri ayarlanabilir çıkış sinyalleridir. 1 ve 2 numaralı konumlar, 1–10 VDC aralığında çıkış sinyallerini özelleştirme esnekliği sunarken, 3 numaralı konum sürekli olarak tam giriş voltajını, genellikle 10 VDC, sağlar.
SMT-D-4P-AL, OFF konumuyla birlikte gelir. Bu, gerektiğinde sisteminizi kapatma kolaylığı sağlar ve havalandırma ortamınız üzerinde tam kontrol sunar.Dayanıklılık göz önünde bulundurularak tasarlanan SMT-D-4P-AL’nin sıçrama geçirmez kutusu, hem inset montaj (IP44) hem de yüzey montajı (IP54) yapma imkanı sunar. Bu, tercih ettiğiniz montaj yöntemine bakılmaksızın, cihazın çeşitli çevresel faktörlere dayanacak kadar sağlam olmasını sağlar.
Ek özellikler ve açıklama
EC motorlu fanlar
Elektronik Komütasyonlu (EC) motor genellikle, statorun içinde veya etrafında dönen kalıcı mıknatıslar ile oluşturulmuş bir rotora sahiptir. Entegre fan hız kontrol cihazı, stator sargıları içinde bir elektrik akımı üretir, bu akımın gücü 0-10 V kontrol sinyaline bağlı olarak değişir. Bu elektrik akımı dönen bir manyetik alan oluşturur ve kalıcı mıknatıslar, bu alana hizalanarak EC motorunun çalışmasını sağlar.EC motorlarının AC motorlarına göre ana avantajları daha yüksek enerji verimliliği, uzun hizmet ömrü, daha düşük gürültü seviyeleri ve daha düşük elektromanyetik parazit (EMI)'dir.
Elektronik Komütasyonlu (EC) motor genellikle, statorun içinde veya etrafında dönen kalıcı mıknatıslar ile oluşturulmuş bir rotora sahiptir. Entegre fan hız kontrol cihazı, stator sargıları içinde bir elektrik akımı üretir, bu akımın gücü 0-10 V kontrol sinyaline bağlı olarak değişir. Bu elektrik akımı dönen bir manyetik alan oluşturur ve kalıcı mıknatıslar, bu alana hizalanarak EC motorunun çalışmasını sağlar.EC motorlarının AC motorlarına göre ana avantajları daha yüksek enerji verimliliği, uzun hizmet ömrü, daha düşük gürültü seviyeleri ve daha düşük elektromanyetik parazit (EMI)'dir.
EC motorunu kontrol etme
Optimal işlevsellik için, bir EC motoru istenen fan hızını belirten bir kontrol sinyaline ihtiyaç duyar. Bu kontrol sinyali dijital olabilir ve Modbus RTU iletişimini kullanabilir ya da genellikle 0'dan 10 Volta kadar değişen analog bir sinyal olabilir. SMT-D-4P-AL, böyle bir sinyali adım adım manuel olarak üretmektedir.
Optimal işlevsellik için, bir EC motoru istenen fan hızını belirten bir kontrol sinyaline ihtiyaç duyar. Bu kontrol sinyali dijital olabilir ve Modbus RTU iletişimini kullanabilir ya da genellikle 0'dan 10 Volta kadar değişen analog bir sinyal olabilir. SMT-D-4P-AL, böyle bir sinyali adım adım manuel olarak üretmektedir.

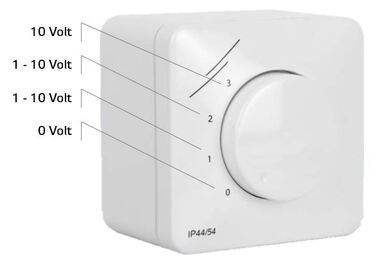

3 basamaklı kontrol anahtarı nedir?
Bu kontrol anahtarının çıkış voltajı, döner düğmenin konumuna göre değişir. Çıkış voltajı üç basamağa ayrılmıştır. Bu kontrol anahtarı, EC fanlarını veya damper aktüatörlerini üç basamakta kontrol eder. Ayrıca, AC fan hızı kontrol cihazlarını (örneğin Sentera'nın EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) üç basamakta uzaktan kontrol edebilir. Bu kontrol anahtarı oturma odasına monte edilebilirken, fan hızı kontrol cihazı teknik bir odada veya elektrikli bir dolapta bulunabilir.
Bu kontrol anahtarının çıkış voltajı, döner düğmenin konumuna göre değişir. Çıkış voltajı üç basamağa ayrılmıştır. Bu kontrol anahtarı, EC fanlarını veya damper aktüatörlerini üç basamakta kontrol eder. Ayrıca, AC fan hızı kontrol cihazlarını (örneğin Sentera'nın EVS veya MVS serisi) veya frekans invertörlerini (FI-E serisi) üç basamakta uzaktan kontrol edebilir. Bu kontrol anahtarı oturma odasına monte edilebilirken, fan hızı kontrol cihazı teknik bir odada veya elektrikli bir dolapta bulunabilir.
Ayarlanabilir çıkış seviyeleri
Bazı uygulamalar için, optimal fan hızını elde etmek amacıyla kontrol sinyalinin ayarlanması istenebilir. Pozisyon 1 ve pozisyon 2'nin kontrol sinyali ayarlanabilirken, pozisyon 3'ün sinyali sabittir. Ayarlanabilir pozisyonlar için SMT-D-4P-AL, sinyali 1 ile 10 VDC arasında ayarlamak için dahili trimmer'lara sahiptir. Pozisyon 3 her zaman besleme gerilimine eşittir, yani 10 VDC.
Bazı uygulamalar için, optimal fan hızını elde etmek amacıyla kontrol sinyalinin ayarlanması istenebilir. Pozisyon 1 ve pozisyon 2'nin kontrol sinyali ayarlanabilirken, pozisyon 3'ün sinyali sabittir. Ayarlanabilir pozisyonlar için SMT-D-4P-AL, sinyali 1 ile 10 VDC arasında ayarlamak için dahili trimmer'lara sahiptir. Pozisyon 3 her zaman besleme gerilimine eşittir, yani 10 VDC.
Kapalı konum
Bu kontrol anahtarının kapalı konumu vardır. 0 Konumunda, çıkış voltajı 0 VDC'dır.
Düz ve yüzeye montaj için sağlam muhafaza
SMT-1-30 muhafazası, UV'ye dayanıklı ve elektroniği toz, su ve darbelere karşı koruyan güzel bir krema rengi (RAL9010) ASA plastikten yapılmıştır. Muhafaza, her türlü duvara, kuru duvarlar, tuğla duvarlar veya paneller de dahil olmak üzere, kolayca monte edilmesini sağlayan hem düz hem de duvar montaj seçenekleri sunar. Farklı ürün versiyonları aramanıza gerek yoktur. Düz montaj seçeneğini tercih ederseniz, standart Avrupa kutusuna mükemmel bir şekilde uyar ve arka plana uyum sağlar. Koruma sınıfı, yüzeye montaj için IP54 ve gömme montaj için IP44'tür. Şık bir görünüme sahiptir ve herhangi bir iç mekan tarzı ile iyi bir uyum sağlar. Temizlenmesi sadece nemli bir bezle çok kolaydır. Kapsüllerimizin kalitesini garanti etmek için onları kendimiz üretiyoruz. Manuel kontrol anahtarımız, çeşitli HVAC uygulamalarında dayanıklı ve güvenilir olacak şekilde tasarlanmıştır. Sürekli işletim taleplerine dayanabilen sağlam bir yapıya sahiptir ve kullanıcılara fan kontrol ihtiyaçları için güvenilir bir çözüm sunar.
SMT-1-30 muhafazası, UV'ye dayanıklı ve elektroniği toz, su ve darbelere karşı koruyan güzel bir krema rengi (RAL9010) ASA plastikten yapılmıştır. Muhafaza, her türlü duvara, kuru duvarlar, tuğla duvarlar veya paneller de dahil olmak üzere, kolayca monte edilmesini sağlayan hem düz hem de duvar montaj seçenekleri sunar. Farklı ürün versiyonları aramanıza gerek yoktur. Düz montaj seçeneğini tercih ederseniz, standart Avrupa kutusuna mükemmel bir şekilde uyar ve arka plana uyum sağlar. Koruma sınıfı, yüzeye montaj için IP54 ve gömme montaj için IP44'tür. Şık bir görünüme sahiptir ve herhangi bir iç mekan tarzı ile iyi bir uyum sağlar. Temizlenmesi sadece nemli bir bezle çok kolaydır. Kapsüllerimizin kalitesini garanti etmek için onları kendimiz üretiyoruz. Manuel kontrol anahtarımız, çeşitli HVAC uygulamalarında dayanıklı ve güvenilir olacak şekilde tasarlanmıştır. Sürekli işletim taleplerine dayanabilen sağlam bir yapıya sahiptir ve kullanıcılara fan kontrol ihtiyaçları için güvenilir bir çözüm sunar.
