Déclaration CE
Commutateur commande ventilateur EC | 3 vitesses | position arrêt
Description du produit

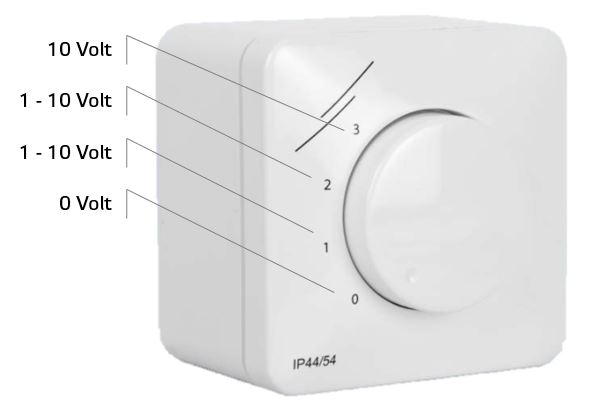

Les commutateurs de commande actifs SMT-D-4P-AL peuvent être utilisés pour générer manuellement un signal 0-10 VCC en 4 étapes. Ce signal peut être utilisé pour contrôler des ventilateurs EC, des actionneurs de registre ou des contrôleurs de vitesse pour ventilateur. Le SMT-D divise le signal de commande 0-10 VCC en quatre étapes. Deux de ces étapes (position 1 et 2) peuvent être réglées via des trimmers internes. La position 3 est toujours identique à la tension fournie - 10 VCC typique. La position 0 est la position d'arrêt (0 VCC). Cet appareil peut donc générer les 4 tensions de sortie suivantes: 0 (arrêt) - 1 à 10 - 1 à 10 - 10 VCC.
Spécifications et descriptions supplémentaires
Un moteur EC peut être contrôlé en continu avec un signal analogique 0-10 VCC. En utilisant ce commutateur à trois positions, la plage entière du signal 0-10 VCC peut être convertie en 3 positions fixes. Au moyen du bouton rotatif de ce commutateur, l'une des 3 vitesses réglées peut être sélectionnée rapidement et facilement. Ce commutateur peut également être utilisé pour contrôler des actionneurs de registre d'air, des variateurs de vitesse AC (Sentera EVS ou MVS) ou des convertisseurs de fréquence.
Vitesses réglables
Deux des trois vitesses (1 et 2) peuvent être réglées par l'utilisateur. La vitesse la plus élevée (3) sera toujours la vitesse maximale.
Deux des trois vitesses (1 et 2) peuvent être réglées par l'utilisateur. La vitesse la plus élevée (3) sera toujours la vitesse maximale.
Position d'arrêt
En plus des 3 positions pour les différentes vitesses, cette version dispose également d'une position d'arrêt.
Un seul boîtier, 2 possibilités de montage
Le boîtier est fabriqué en plastique ASA de haute qualité. Ce matériau est résistant aux UV et protège des chocs. Le boîtier protège l'électronique contre la pénétration de poussière, de saleté et d'eau selon l'indice de protection IP44 pour le montage encastré et selon l'indice de protection IP54 pour le montage en surface.
Le boîtier est fabriqué en plastique ASA de haute qualité. Ce matériau est résistant aux UV et protège des chocs. Le boîtier protège l'électronique contre la pénétration de poussière, de saleté et d'eau selon l'indice de protection IP44 pour le montage encastré et selon l'indice de protection IP54 pour le montage en surface.
Pour plus d'informations, visitez notre microsite.
