Ürün veri sayfası

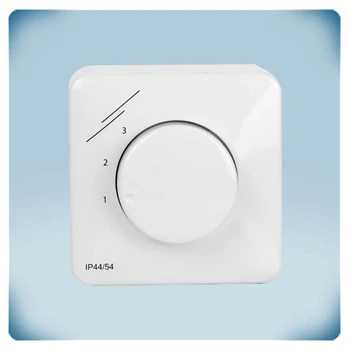

EC fanları için 3 adımlı kontrol anahtarı | Kapalı konum yok
Ürün açıklaması
EC fan hızını, hava akımı actuator'larını, AC fan hız kontrol cihazlarını veya frekans invertörlerini kontrol etmek için tasarlanmış 3 aşamalı bir kontrol anahtarıdır. SMT-D-3P-AL, fan hızını ayarlama sürecini basitleştiren üç sabit konum sunarak çok yönlü kontrol sağlar. Bu sabit konumlar, belirli havalandırma gereksinimleriniz için ideal hızı kolayca bulmanıza olanak tanıyan zahmetsiz bir optimizasyon sağlar.
Ayarlanabilir çıkış sinyalleri ile donatılmıştır. Pozisyon 1 ve 2, çıkış sinyallerini 1–10 VDC aralığında özelleştirme esnekliği sunarken, pozisyon 3 sürekli olarak 10 VDC'lik tam giriş voltajını iletmektedir.
SMT-D-3P-AL, kapalı bir pozisyona sahip değildir. Sisteminizin yanlışlıkla kapatılma konusunda endişelenmenize gerek yoktur. SMT-D-3P-AL ile güvenilirlik ve tutarlı performans her şeydir.
Dayanıklılık düşünerek tasarlanan SMT-D-3P-AL'nın sıçramaya dayanıklı kasası, hem gömme montaj (IP44) hem de yüzey montajı (IP54) için uygundur. Bu, tercih ettiğiniz kurulum yöntemine bakılmaksızın, cihazın çeşitli çevresel faktörlere dayanacak kadar sağlam kalmasını garanti eder.
Ek özellikler ve açıklama
EC motorlu fanlar
Elektronik Komütasyonlu (EC) motor genellikle, statorun içinde veya etrafında dönen kalıcı mıknatıslar ile oluşturulmuş bir rotora sahiptir. Entegre fan hız kontrol cihazı, stator sargıları içinde bir elektrik akımı üretir, bu akımın gücü 0-10 V kontrol sinyaline bağlı olarak değişir. Bu elektrik akımı dönen bir manyetik alan oluşturur ve kalıcı mıknatıslar, bu alana hizalanarak EC motorun çalışmasını sağlar. EC motorların AC motorlara göre başlıca avantajları daha yüksek enerji verimliliği, uzun hizmet ömrü, daha düşük gürültü seviyeleri ve daha düşük elektromanyetik parazit (EMI) seviyeleridir.
EC motorunu kontrol etmek
Optimal işlevsellik için, bir EC motoru istenen fan hızını belirten bir kontrol sinyaline güvenmektedir. Bu kontrol sinyali dijital olabilir ve Modbus RTU iletişimini kullanabilir veya genellikle 0 ile 10 Volt arasında değişen analog bir sinyal olabilir. SMT-D-3P-AL, bu tür bir sinyali kademeli artışlarla manuel olarak üretmektedir.
Elektronik Komütasyonlu (EC) motor genellikle, statorun içinde veya etrafında dönen kalıcı mıknatıslar ile oluşturulmuş bir rotora sahiptir. Entegre fan hız kontrol cihazı, stator sargıları içinde bir elektrik akımı üretir, bu akımın gücü 0-10 V kontrol sinyaline bağlı olarak değişir. Bu elektrik akımı dönen bir manyetik alan oluşturur ve kalıcı mıknatıslar, bu alana hizalanarak EC motorun çalışmasını sağlar. EC motorların AC motorlara göre başlıca avantajları daha yüksek enerji verimliliği, uzun hizmet ömrü, daha düşük gürültü seviyeleri ve daha düşük elektromanyetik parazit (EMI) seviyeleridir.
EC motorunu kontrol etmek
Optimal işlevsellik için, bir EC motoru istenen fan hızını belirten bir kontrol sinyaline güvenmektedir. Bu kontrol sinyali dijital olabilir ve Modbus RTU iletişimini kullanabilir veya genellikle 0 ile 10 Volt arasında değişen analog bir sinyal olabilir. SMT-D-3P-AL, bu tür bir sinyali kademeli artışlarla manuel olarak üretmektedir.
3 aşamalı kontrol anahtarı nedir?
Bu kontrol anahtarının çıkış voltajı, döner düğmenin konumuna göre değişir. Çıkış voltajı üç aşamada bölünmüştür. Bu kontrol anahtarı, EC fanları veya damper aktüatörlerini üç aşamada kontrol eder. Ayrıca, uzaktan AC fan hız kontrol cihazlarını (örneğin Sentera'nın EVS veya MVS serisi) veya frekans konvertörlerini (FI-E serisi) üç aşamada kontrol edebilir. Bu kontrol anahtarı, fan hız kontrol cihazının teknik bir odada veya elektrik dolabında bulunduğu sırada oturma odasına kurulabilir.
Bu kontrol anahtarının çıkış voltajı, döner düğmenin konumuna göre değişir. Çıkış voltajı üç aşamada bölünmüştür. Bu kontrol anahtarı, EC fanları veya damper aktüatörlerini üç aşamada kontrol eder. Ayrıca, uzaktan AC fan hız kontrol cihazlarını (örneğin Sentera'nın EVS veya MVS serisi) veya frekans konvertörlerini (FI-E serisi) üç aşamada kontrol edebilir. Bu kontrol anahtarı, fan hız kontrol cihazının teknik bir odada veya elektrik dolabında bulunduğu sırada oturma odasına kurulabilir.
Ayarlanabilir çıkış seviyeleri

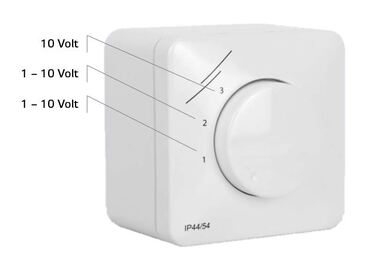

Bazı uygulamalar için kontrol sinyalinin ayarlanması istenebilir, böylece optimal fan hızı elde edilebilir. Pozisyon 1 ve pozisyon 2'nin kontrol sinyali ayarlanabilirken, pozisyon 3'ün sinyali sabittir. Ayarlanabilir pozisyonlar için SMT-D-3P-AL, sinyali 1 ile 10 VDC arasında ayarlamak için dahili trimmerlara sahiptir. Pozisyon 3 her zaman besleme voltajına eşittir, yani 10 VDC.
Bazı uygulamalar için kontrol sinyalinin ayarlanması istenebilir, böylece optimal fan hızı elde edilebilir. Pozisyon 1 ve pozisyon 2'nin kontrol sinyali ayarlanabilirken, pozisyon 3'ün sinyali sabittir. Ayarlanabilir pozisyonlar için SMT-D-3P-AL, sinyali 1 ile 10 VDC arasında ayarlamak için dahili trimmerlara sahiptir. Pozisyon 3 her zaman besleme voltajına eşittir, yani 10 VDC.
KAPALI konum yoktur
Bazı durumlarda, teknik veya yasal olarak tüm koşullarda minimum hava tedarikinin sağlanması zorunlu kılınmaktadır. Fan hızı asla minimum seviyenin altına düşmemelidir. Bu kontrol anahtarı KAPALI pozisyona sahip olmadığından, kontrol sinyali asla 0 V'ye ulaşamaz. Pozisyon 1'de bile kontrol sinyali minimum 1 VDC olacaktır (bu minimum çıkış voltajı, entegre trimer aracılığıyla ayarlanabilir.)
Bazı durumlarda, teknik veya yasal olarak tüm koşullarda minimum hava tedarikinin sağlanması zorunlu kılınmaktadır. Fan hızı asla minimum seviyenin altına düşmemelidir. Bu kontrol anahtarı KAPALI pozisyona sahip olmadığından, kontrol sinyali asla 0 V'ye ulaşamaz. Pozisyon 1'de bile kontrol sinyali minimum 1 VDC olacaktır (bu minimum çıkış voltajı, entegre trimer aracılığıyla ayarlanabilir.)

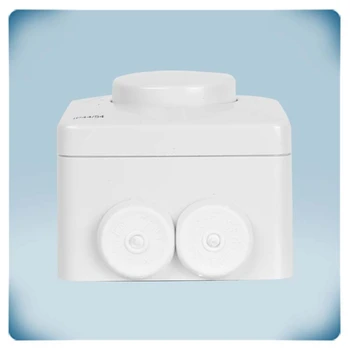

Muhafaza
SMT-1-30 kapsama, UV'ye dayanıklı olan ve elektroniği toz, su ve darbelere karşı koruyan güzel bir krem renginde (RAL9010) sağlam ASA plastikten yapılmıştır. Kapsama, her türlü duvar, alçıpanlar, tuğla duvarlar veya paneller dahil olmak üzere, kolayca kurulum yapılabilmesi için hem sığ montaj hem de duvara montaj seçenekleri sunar. Farklı ürün versiyonları aramanıza gerek yoktur. Eğer sığ montaj seçeneğini seçerseniz, standart Avrupa kutusuna mükemmel bir şekilde oturur ve arka planla bütünleşir. Koruma sınıfı, gömme montaj için IP44 ve yüzey montajı için IP54'tür. Güzel görünüyor ve herhangi bir iç mekan tarzıyla iyi bir uyum sağlıyor. Temizlemesi sadece nemli bir bez kullanarak çok kolaydır. Manuel kontrol anahtarımız, çeşitli HVAC uygulamalarında dayanıklı ve güvenilir olacak şekilde tasarlanmıştır. Sürekli çalışmanın taleplerine dayanabilecek sağlam bir yapıya sahiptir ve kullanıcılara fan kontrol ihtiyaçları için güvenilir bir çözüm sunar.
SMT-1-30 kapsama, UV'ye dayanıklı olan ve elektroniği toz, su ve darbelere karşı koruyan güzel bir krem renginde (RAL9010) sağlam ASA plastikten yapılmıştır. Kapsama, her türlü duvar, alçıpanlar, tuğla duvarlar veya paneller dahil olmak üzere, kolayca kurulum yapılabilmesi için hem sığ montaj hem de duvara montaj seçenekleri sunar. Farklı ürün versiyonları aramanıza gerek yoktur. Eğer sığ montaj seçeneğini seçerseniz, standart Avrupa kutusuna mükemmel bir şekilde oturur ve arka planla bütünleşir. Koruma sınıfı, gömme montaj için IP44 ve yüzey montajı için IP54'tür. Güzel görünüyor ve herhangi bir iç mekan tarzıyla iyi bir uyum sağlıyor. Temizlemesi sadece nemli bir bez kullanarak çok kolaydır. Manuel kontrol anahtarımız, çeşitli HVAC uygulamalarında dayanıklı ve güvenilir olacak şekilde tasarlanmıştır. Sürekli çalışmanın taleplerine dayanabilecek sağlam bir yapıya sahiptir ve kullanıcılara fan kontrol ihtiyaçları için güvenilir bir çözüm sunar.
