CE deklaracija

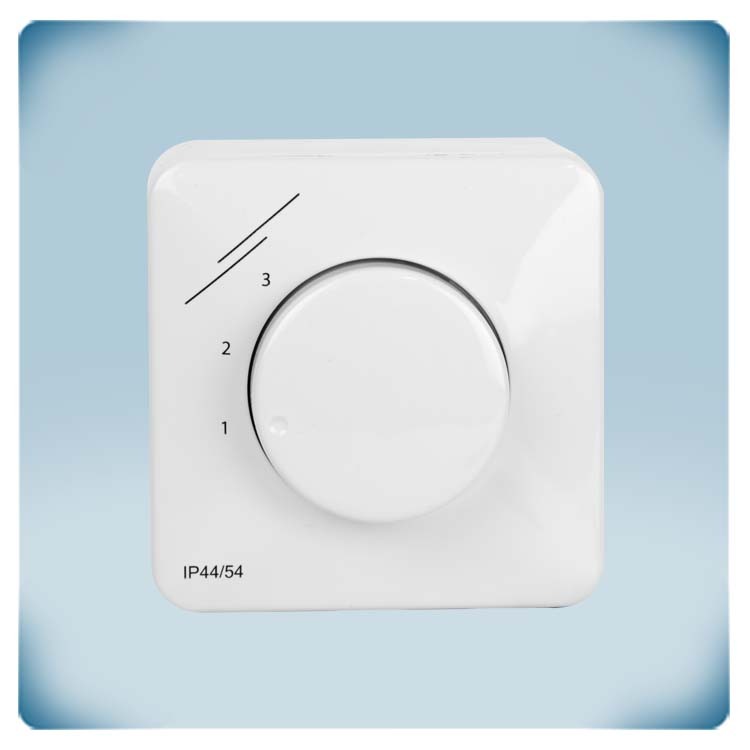

3 padėčių perjungėjas EC ventiliatoriams
Produkto aprašymas
SMT-D-3P-AL tai 3 padėčių perjungėjas EC ventiliatoriams šį jungiklį galima naudoti rankiniu būdu valdyti 0-10 VDC signalą 3 pakopomis.
Šis signalas gali būti naudojamas valdyti EC ventiliatorius, sklendžių pavaras ar AC ventiliatorių greičio reguliatorius pakopomis.

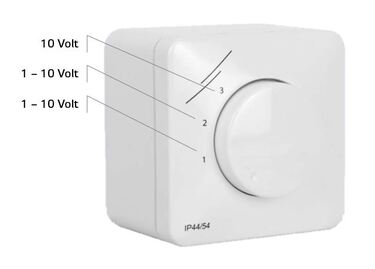

SMT-D padalija 0-10 VDC valdymo signalą į tris pakopas. Dvi iš šių padėčių (1 ir 2 padėtys) gali būti sureguliuotos vidiniais trimeriais. 3 padėtis visada yra tokia pati kaip maitinimo įtampa. Nėra padėties išjungta. Taigi šis įrenginys gali valdyti šias 3 išėjimo įtampas: 1 ... 10 - 1 ... 10 - 10 VDC. Be galimybes išjungti išėjimo įtampą, tačiau EC ventiliatorių gamintojai ir rekomenduoja EC ventiliatorių neišjunginėti, o paprasčiausiai sumažinti iki minimalaus greičio
Papildomos specifikacijos ir aprašymas
Kas yra EC variklis ir kodėl jis geresnis už AC variklį?
Elektroniškai komutuojamas (EC) variklis paprastai turi rotorių su nuolatiniais magnetais, kuris sukasi statoriaus viduje arba aplink jį. Integruotas ventiliatoriaus greičio reguliatorius sukuria elektros srovę statoriaus apvijose, kurios stiprumas kinta priklausomai nuo 0–10 V valdymo signalo. Ši elektros srovė sukuria besisukantį magnetinį lauką, prie kurio prisiderina nuolatiniai magnetai, taip užtikrindami EC variklio veikimą.
Elektroniškai komutuojamas (EC) variklis paprastai turi rotorių su nuolatiniais magnetais, kuris sukasi statoriaus viduje arba aplink jį. Integruotas ventiliatoriaus greičio reguliatorius sukuria elektros srovę statoriaus apvijose, kurios stiprumas kinta priklausomai nuo 0–10 V valdymo signalo. Ši elektros srovė sukuria besisukantį magnetinį lauką, prie kurio prisiderina nuolatiniai magnetai, taip užtikrindami EC variklio veikimą.
Pagrindiniai EC variklių privalumai, lyginant su AC varikliais, yra: didesnis energijos efektyvumas, ilgesnis tarnavimo laikas, mažesnis triukšmo lygis ir mažesni elektromagnetiniai trikdžiai (EMI).
Siekiant optimalaus veikimo, EC varikliui reikalingas valdymo signalas, nustatantis pageidaujamą ventiliatoriaus greitį. Šis signalas gali būti skaitmeninis (naudojant Modbus RTU ryšį) arba analoginis, paprastai 0–10 V diapazone. SMT-D-3P-AL įrenginys tokį signalą generuoja rankiniu būdu, laipsniškai (pakopomis).
Kas yra 3 pakopų valdymo jungiklis?
Šio valdymo jungiklio išėjimo įtampa priklauso nuo sukamą rankenėlės padėties. Įtampa skirstoma į tris pakopas. Šis jungiklis valdo EC ventiliatorius arba sklendžių pavaras trimis pakopomis. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius (pavyzdžiui, „Sentera“ EVS arba MVS serijas) arba dažnio keitiklius (FI-E seriją) trimis pakopomis.Šį jungiklį galima įrengti gyvenamojoje patalpoje, o ventiliatoriaus greičio valdiklis gali būti techninėje patalpoje arba elektros spintoje.
Šio valdymo jungiklio išėjimo įtampa priklauso nuo sukamą rankenėlės padėties. Įtampa skirstoma į tris pakopas. Šis jungiklis valdo EC ventiliatorius arba sklendžių pavaras trimis pakopomis. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio valdiklius (pavyzdžiui, „Sentera“ EVS arba MVS serijas) arba dažnio keitiklius (FI-E seriją) trimis pakopomis.Šį jungiklį galima įrengti gyvenamojoje patalpoje, o ventiliatoriaus greičio valdiklis gali būti techninėje patalpoje arba elektros spintoje.
Kaip galima reguliuoti valdymo signalą?
Kai kuriais atvejais pageidautina reguliuoti valdymo signalą, siekiant nustatyti optimalų ventiliatoriaus greitį. 1 ir 2 padėčių valdymo signalai gali būti reguliuojami, o 3 padėties signalas yra fiksuotas.Reguliuojamoms padėtims SMT-D-3P-AL turi vidinius trimerius, leidžiančius nustatyti signalą nuo 1 iki 10 V DC. 3 padėtis visada atitinka maitinimo įtampą, t. y. 10 V DC. Kai kuriais atvejais techniškai arba teisiškai būtina užtikrinti minimalų oro tiekimą bet kokiomis sąlygomis. Ventiliatoriaus greitis niekada neturi nukristi žemiau nustatyto minimalaus lygio. Kadangi šis valdymo jungiklis neturi išjungimo (OFF) padėties, valdymo signalas niekada nepasiekia 0 V. Net ir 1 padėtyje valdymo signalas bus ne mažesnis kaip 1 V DC (ši minimali išėjimo įtampa gali būti reguliuojama naudojant integruotą trimerį).
Kai kuriais atvejais pageidautina reguliuoti valdymo signalą, siekiant nustatyti optimalų ventiliatoriaus greitį. 1 ir 2 padėčių valdymo signalai gali būti reguliuojami, o 3 padėties signalas yra fiksuotas.Reguliuojamoms padėtims SMT-D-3P-AL turi vidinius trimerius, leidžiančius nustatyti signalą nuo 1 iki 10 V DC. 3 padėtis visada atitinka maitinimo įtampą, t. y. 10 V DC. Kai kuriais atvejais techniškai arba teisiškai būtina užtikrinti minimalų oro tiekimą bet kokiomis sąlygomis. Ventiliatoriaus greitis niekada neturi nukristi žemiau nustatyto minimalaus lygio. Kadangi šis valdymo jungiklis neturi išjungimo (OFF) padėties, valdymo signalas niekada nepasiekia 0 V. Net ir 1 padėtyje valdymo signalas bus ne mažesnis kaip 1 V DC (ši minimali išėjimo įtampa gali būti reguliuojama naudojant integruotą trimerį).
Kas užtikrina korpuso patikimumą?
SMT-1-30 korpusas pagamintas iš tvirto ASA plastiko, malonios kreminės spalvos (RAL9010), kuris yra atsparus UV spinduliams ir apsaugo elektroniką nuo dulkių, vandens bei smūgių. Korpusas pritaikytas tiek įleidžiamam (potinkiniam), tiek paviršiniam (ant sienos) montavimui, todėl jį lengva įrengti įvairių tipų sienose, įskaitant gipso kartono, mūrines sienas ar paneles. Nereikia ieškoti skirtingų produkto versijų. Pasirinkus potinkinį montavimą, jis puikiai tinka standartinei europinei dėžutei ir estetiškai susilieja su aplinka. Apsaugos klasė yra IP44 potinkiniam montavimui ir IP54 paviršiniam montavimui. Korpusas atrodo estetiškai ir dera prie įvairių interjero stilių. Jį labai lengva valyti – pakanka drėgnos šluostės. Mūsų rankinis valdymo jungiklis sukurtas taip, kad būtų patvarus ir patikimas įvairiose ŠVOK (HVAC) sistemose. Jis pasižymi tvirta konstrukcija, galinčia atlaikyti nuolatinio veikimo apkrovas, todėl vartotojams suteikia patikimą sprendimą ventiliatorių valdymui.
SMT-1-30 korpusas pagamintas iš tvirto ASA plastiko, malonios kreminės spalvos (RAL9010), kuris yra atsparus UV spinduliams ir apsaugo elektroniką nuo dulkių, vandens bei smūgių. Korpusas pritaikytas tiek įleidžiamam (potinkiniam), tiek paviršiniam (ant sienos) montavimui, todėl jį lengva įrengti įvairių tipų sienose, įskaitant gipso kartono, mūrines sienas ar paneles. Nereikia ieškoti skirtingų produkto versijų. Pasirinkus potinkinį montavimą, jis puikiai tinka standartinei europinei dėžutei ir estetiškai susilieja su aplinka. Apsaugos klasė yra IP44 potinkiniam montavimui ir IP54 paviršiniam montavimui. Korpusas atrodo estetiškai ir dera prie įvairių interjero stilių. Jį labai lengva valyti – pakanka drėgnos šluostės. Mūsų rankinis valdymo jungiklis sukurtas taip, kad būtų patvarus ir patikimas įvairiose ŠVOK (HVAC) sistemose. Jis pasižymi tvirta konstrukcija, galinčia atlaikyti nuolatinio veikimo apkrovas, todėl vartotojams suteikia patikimą sprendimą ventiliatorių valdymui.
