EО декларация за съответствие

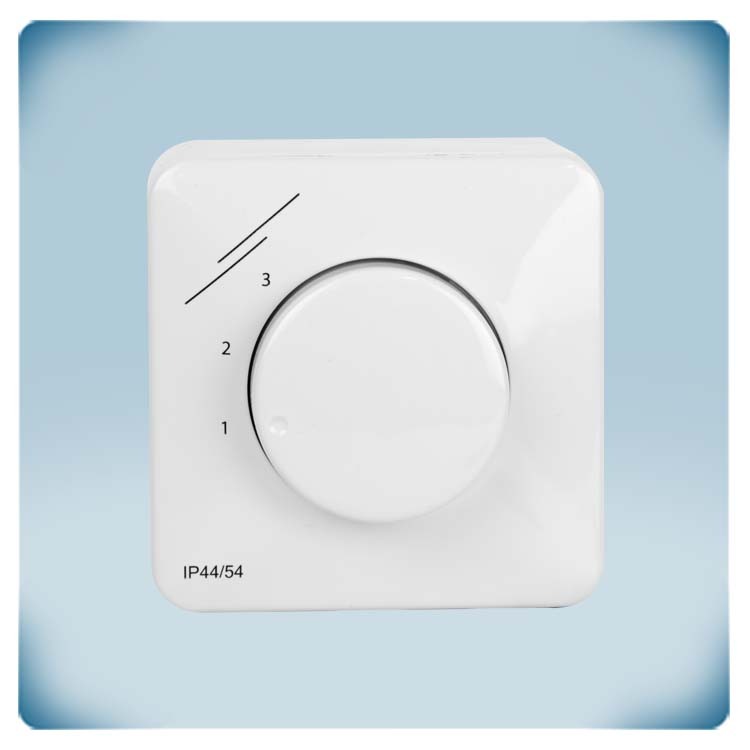

3-степенен превключвател за EC вентилатори | без позиция OFF
Описание на продукта
SMT-D-3P-AL представляват превключватели за оптимизиране на контрола на скоростта на ЕС вентилатори, задвижващи механизми, регулатори на обороти на АС вентилатори или честотни инвертори, като това става възможно само в 3 стъпки.
Една от отличаващите се характеристики на този превключвател са регулируемите изходни сигнали. Позиции 1 и 2 предлагат гъвкава настройка на изходните сигнали в диапазона от 1 до 10 VDC, докато позиция 3 предоставя константно пълно изходно напрежение от 10 VDC.
Устройството няма вградена OFF позиция и поради това скоростта на вентилатора никога няма да пада под зададената минимална такава.
Устройството е разработено с цел повече издръжливост на всякакви условия, като водоустойчивата на кутията предоставя възможност за избор на монтаж между вграждане (със степен на защита IP44) или повърхностен монтаж (със степен на защита IP54).
Независимо от предпочитания метод на монтаж, устройството остава достатъчно здраво, за да устои на различните условия на заобикалящата ни среда.
Допълнителни спецификации и описание
Какво представляват EC моторите и какви са предимствата им пред AC моторите?
ЕС (електронно-комутируеми) моторите могат да се разглеждат и като АС мотори с интегриран регулатор на скоростта на вентилатора, като това означава, че EC двигателят изисква зададена стойност на управление. Вграденият регулатор на скоростта произвежда ток в статорните намотки, като силата на завъртане варира в зависимост от управяващият сигнал (в диапазона от 0 до 10 волта). От друга страна този ток генерира въртящо се магнитно поле, към което се приобщават и постоянните магнити. По този начин те задвижват ЕС мотора. За разлика от АС моторите, ЕС са с по-висока енергийна ефективност, дълъг експлоатационен живот, по-ниски нива на шум и по-малко на брой електромагнитни смущения.
ЕС (електронно-комутируеми) моторите могат да се разглеждат и като АС мотори с интегриран регулатор на скоростта на вентилатора, като това означава, че EC двигателят изисква зададена стойност на управление. Вграденият регулатор на скоростта произвежда ток в статорните намотки, като силата на завъртане варира в зависимост от управяващият сигнал (в диапазона от 0 до 10 волта). От друга страна този ток генерира въртящо се магнитно поле, към което се приобщават и постоянните магнити. По този начин те задвижват ЕС мотора. За разлика от АС моторите, ЕС са с по-висока енергийна ефективност, дълъг експлоатационен живот, по-ниски нива на шум и по-малко на брой електромагнитни смущения.
Как може да се управлява един EC мотор за постигане на оптимални резултати?
За максимално добри резултати, ЕС моторът следва се управлява от сигнал, който служи за определяне на желаната от Вас скорост на вентилатора. Въпросният управляващ сигнал може да бъде цифров (чрез комуникация по Modbus RTU) или аналогов (вариращ между 0 и 10 волта, като се разпределя в три стъпки).
За максимално добри резултати, ЕС моторът следва се управлява от сигнал, който служи за определяне на желаната от Вас скорост на вентилатора. Въпросният управляващ сигнал може да бъде цифров (чрез комуникация по Modbus RTU) или аналогов (вариращ между 0 и 10 волта, като се разпределя в три стъпки).
Каква е функцията на SMT-D-3P-AL и къде може да се използва?
Изходното напрежение на SMT-D-3P-AL варира в зависимост от позицията на въртящата се кнопка, като ключ за управление може да се използва за регулиране на оборотите на EC вентилатори или задвижващи устройства за клапи. SMT може също така да се изпозлва и за дистанционно управление на регулатори на скоростта на AC вентилатори (от сериите EVS или MVS на Сентера) или честотни инвертори (от серия FI-E) в три стъпки. Ключа за управление може да се инсталира в жилищно помещение, докато регулаторът на обороти на вентилатора се намира в друго техническо помещение или електрически шкаф, като дистанцията няма да наруши комуникацията и свързаността между устройствата.
Изходното напрежение на SMT-D-3P-AL варира в зависимост от позицията на въртящата се кнопка, като ключ за управление може да се използва за регулиране на оборотите на EC вентилатори или задвижващи устройства за клапи. SMT може също така да се изпозлва и за дистанционно управление на регулатори на скоростта на AC вентилатори (от сериите EVS или MVS на Сентера) или честотни инвертори (от серия FI-E) в три стъпки. Ключа за управление може да се инсталира в жилищно помещение, докато регулаторът на обороти на вентилатора се намира в друго техническо помещение или електрически шкаф, като дистанцията няма да наруши комуникацията и свързаността между устройствата.
Как се регулират изходните нива за позиции 1 и 2?

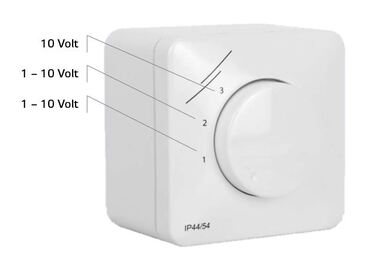

За някои приложения е препоръчително да се регулира управляващият входен сигнал, за да се постигне оптималната скорост на въртене на вентилатора. Изходните напрежения за позиции 1 и 2 могат да се настройват, докато сигналът за позиция 3 си остава фиксиран. С помощта на вътрешен тример можете да настроите сигналa в диапазона от 1 до 10 VDC, докато сигналът за позиция 3 си остава фиксиран (10 VDC).
За някои приложения е препоръчително да се регулира управляващият входен сигнал, за да се постигне оптималната скорост на въртене на вентилатора. Изходните напрежения за позиции 1 и 2 могат да се настройват, докато сигналът за позиция 3 си остава фиксиран. С помощта на вътрешен тример можете да настроите сигналa в диапазона от 1 до 10 VDC, докато сигналът за позиция 3 си остава фиксиран (10 VDC).
Защо управляващият ключ няма позиция OFF и каква е минималната граница?
Скоростта на вентилатора не трябва да пада под зададеното минимално ниво. Тъй като този управляващ ключ няма позиция OFF, управляващият сигнал следва да не достига 0 V. Дори в позиция 1, управляващият сигнал ще бъде минимум 1 VDC (това минимално изходно напрежение може да се регулира чрез тример).
Скоростта на вентилатора не трябва да пада под зададеното минимално ниво. Тъй като този управляващ ключ няма позиция OFF, управляващият сигнал следва да не достига 0 V. Дори в позиция 1, управляващият сигнал ще бъде минимум 1 VDC (това минимално изходно напрежение може да се регулира чрез тример).Какви са предимствата на корпуса и какъв е класът на защита (IP)?

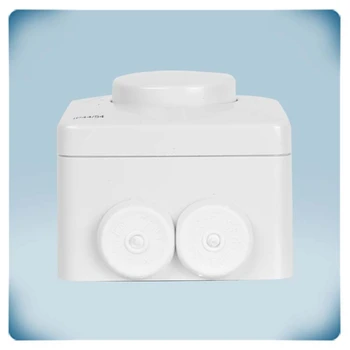

Корпусът на изделието е разработен от висококачествена пластмаса тип ASA в кремав цвят (RAL9010), която прави продукта ни устойчив на UV лъчи и предпазва електрониката от проникване на прах, влага или евентуални удари. Корпусът на устройството прави изделието изключително подходящо както за вграден, така и за повърхностен монтаж, като тези опции правят устройството ни лесно за инсталиране върху всякакъв вид повърхности като гипсокартон или панел, и затова не е нужно да търсите други версии на продукта ни. Степента на защита е IP44 или IP54 в зависимост от избора Ви за вид монтаж, като универсалното ни устройството се слива перфектно с всеки вид фон или интериорен стил, а поддръжката става изключително лесно – просто използвайте влажна кърпа.
Корпусът на изделието е разработен от висококачествена пластмаса тип ASA в кремав цвят (RAL9010), която прави продукта ни устойчив на UV лъчи и предпазва електрониката от проникване на прах, влага или евентуални удари. Корпусът на устройството прави изделието изключително подходящо както за вграден, така и за повърхностен монтаж, като тези опции правят устройството ни лесно за инсталиране върху всякакъв вид повърхности като гипсокартон или панел, и затова не е нужно да търсите други версии на продукта ни. Степента на защита е IP44 или IP54 в зависимост от избора Ви за вид монтаж, като универсалното ни устройството се слива перфектно с всеки вид фон или интериорен стил, а поддръжката става изключително лесно – просто използвайте влажна кърпа.
Как Sentera осигурява качеството и надеждността на продуктите си?
Нашата мисия е да Ви предоставим максимално качество на работа, затова освен факта, че предложените изделия са производство на Сентера, ние също така произвеждаме и корпусите на изделията с цел издържане на всякакви атмосферни условия в ОВиК индустрията. Ключът е направен от изключително здрав и устойчив на удари и други условия на заобикалящата го среда корпус, като устройството може да издържи на изискванията на непрекъсната работа, предоставяйки на потребителите надеждно решение за управление на вентилаторите.
Нашата мисия е да Ви предоставим максимално качество на работа, затова освен факта, че предложените изделия са производство на Сентера, ние също така произвеждаме и корпусите на изделията с цел издържане на всякакви атмосферни условия в ОВиК индустрията. Ключът е направен от изключително здрав и устойчив на удари и други условия на заобикалящата го среда корпус, като устройството може да издържи на изискванията на непрекъсната работа, предоставяйки на потребителите надеждно решение за управление на вентилаторите.
