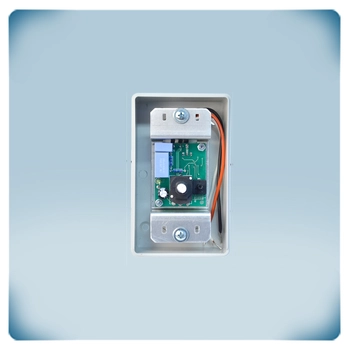

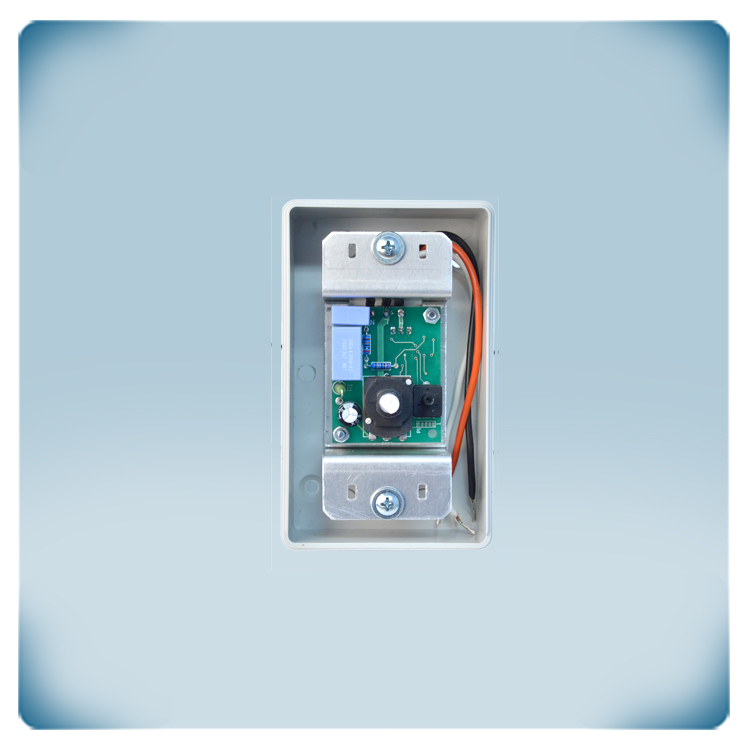

Değişken fan hızı kontrolörü | ABD tasarımı | 3 A | 120 VAC, 60 Hz

Ürün kodu USX-7-30-DT
GTIN 14 5401003017272
Intrastat numarası 85.36.50.80
Kategori Düşükten yükseğe fan hızı kontrolörleri - Amerikan Tasarım
Mevcut stok 66 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

Model: USX-7-30-DT (USX serisinden).

Motor Uyumluluğu: Tek fazlı, voltaj kontrollü motorlar için tasarlanmıştır.

Kontrol Mekanizması: Hassas ayar için bir potansiyometre ve dahili bir trimmer kullanır.

Çalışma Voltajı: 120 VAC ± %10 / 60 Hz.

Regüle Edilmiş Çıkış: Besleme voltajının (Us) %20 ila %70'i arasında çıkış sağlar.

Sıcaklık Aralığı: -5 ila 40 °C arasındaki sıcaklıklarda etkili bir şekilde çalışır.

Maksimum Motor Akımı: 3 A'e kadar destekler.

Ek özellikler ve açıklama



USX Kontrol Cihazı Manuel Fan Hızı Kontrolünü Nasıl Sağlar ve Kapasite Limitleri Nelerdir?
USX, motorun hızını düşük devirden yüksek devire kadar düzenleyen manuel bir fan hızı kontrolörüdür. Dahili potansiyometresi ile kontrol edilir. Buton'u saat yönünde çevirdiğinizde motor düşük hızda çalışmaya başlar. Saat yönünde daha fazla çevirdiğinizde, motor maksimum hıza çıkar. Minimum motor hızı, besleme voltajının (Us) %20 - 70 aralığında dahili bir düzeltici ile ayarlanabilir. Konut ortamlarındaki havalandırma sistemleri veya klima sistemleri için ve ayrıca tüm ev fanlarının, şömine üfleyicilerinin, nemlendiricilerin, davlumbazların vb. doğrudan AC fan / motor kontrolü için basit ve güvenilir bir kontrol çözümüdür.

Bu kontrolörün aşırı boyutlandırılmasına gerek yoktur. Bu, fanınızın maksimum 1,5 A akıma sahip olması durumunda, aynı değerdeki bir kontrolörün onu kontrol etmek için yeterli olacağı anlamına gelir. Toplam maksimum akımı nominal akımına eşit olan birkaç 120 V motoru kontrol edebilir. Sürekli olarak!

Bu Fan Hızı Kontrol Cihazının Elektriksel Özellikleri ve Hedef Bölgesi Nelerdir?
Bu değişken fan hızı kontrol cihazı, 120 Volt ile çalışan Kuzey Amerika'da kullanılmak üzere tasarlanmıştır, oysa dünyanın geri kalanının çoğu elektrik sistemlerini 230 Volt ile çalıştırmaktadır. Çıkış voltajı kademesiz olarak düzenlenir, yani fanın hızı sonsuz değişkendir.

Kablolama, ölçü ve montaj, elektronik bileşenlerin, cihazların ve ekipmanların imalatında kullanılan malzeme ve aksesuarların Amerikan performans gereklilikleriyle uyumludur.

Bu Fan Hızı Kontrol Cihazı Nerede Üretilmiştir ve Hangi Malzemeler Kullanılmıştır?
Bu fan hız kontrol cihazı, en güvenilir ve modern elektronik bileşenler kullanılarak Avrupa'da üretilmiştir. Kutusu, yüksek kaliteli teknik plastik ürünleriyle tanınan kardeş şirketimiz tarafından üretilmiştir.

USX Kontrol Cihazı Nasıl Kurulur ve Ayarlanır?
USX yüzeye montaj için tasarlanmıştır ve bu nedenle kutunun arkasında önceden damgalanmış kablo girişleri bulunur. Tek yapmanız gereken bunları hafifçe vurarak kırmak ve cihazı uygun vidalar ve/veya dübeller kullanarak panele veya duvara monte etmektir. Bu fan hız kontrol cihazı herhangi bir yapılandırma gerektirmez.

Bağlandıktan sonra fan hız kontrol cihazı kullanıma hazırdır! Fan hızı, dahili potansiyometre aracılığıyla manuel olarak ayarlanır. Bu potansiyometrenin KAPALI konumu bulunmaktadır.

Gerekirse, minimum motor voltajı dahili minimum hız düzeltici aracılığıyla ayarlanabilir.
Motor tipine bağlı olarak, düşük hızlarda biraz daha fazla gürültü üretebilir (motor voltajının kusurlu sinüzoidal şekli nedeniyle). Kural olarak, minimum motor voltajı, motorun düşük hızda durmasını önlemek ve havalandırma sisteminiz için fan hızını optimize etmek için ayarlanır. Bu nedenle bu kontrol ünitesinde dahili minimum hız düzeltici bulunur.

Azaltılmış fan hızı, maksimum çalışmaya göre önemli ölçüde daha az güç kullanır ve genellikle boş veya düşük doluluk sırasında kullanılabilir.

Bu Kontrol Cihazında TRİYAK Teknolojisi Nasıl Çalışır?
Bu kontrolör, motor voltajını ayarlamak ve fan hızını kontrol etmek için TRIAC (faz açısı kontrolü) kullanır. TRIAC, genel motor voltajını azaltmak için gelen voltajın bir kısmını keser. Bu teknoloji sayesinde fan hız kontrol cihazı aşırı uğultu ve vızıltı olmadan çalışır.

Hangi Motor Tipleri Uyumludur ve Birden Fazla Motor Bağlanabilir mi?
Bu seri AC fanlar için tasarlanmıştır ve kontrol, motor voltajının düşürülmesi yoluyla gerçekleştirilir. AC motorlar alternatif akımla çalışır ve alternatif akımı mekanik güce dönüştürür.

Bu, serinin yalnızca voltaj kontrollü motorlar için uygun olduğu anlamına gelir. Akım limiti aşılmadığı sürece kontrol ünitesine birden fazla motor bağlayabilirsiniz.

Motor tipinizden emin değilseniz, beraberindeki belgeleri dikkatlice okumanızı veya motor üreticisiyle iletişime geçmenizi şiddetle tavsiye ederiz.

Kutunun Malzeme ve Koruma Özellikleri Nelerdir?
Kutu yüksek kaliteli R-ABS, UL94-V0 plastikten üretilmiştir. Bu malzeme alev geciktiricidir ve darbelere karşı iyi koruma sağlar. İç mekanlarda duvara monte edilebilir.
