Variateur électronique 3 A | 120 VCA | 60 Hz
Description du produit
Ce variateur de vitesse de ventilateur régule la vitesse des moteurs monophasés à tension réglable. Plusieurs moteurs peuvent y être connectés simultanément, à condition que le courant maximal ne dépasse pas 3 A.
La vitesse du ventilateur est régulée via le potentiomètre intégré, celui-ci dispose d'une position Arrêt, ou bien OFF, qui est activée en le tournant dans le sens antihoraire.
La vitesse minimale peut être réglée à l'aide d'un trimmer interne. Le boîtier du produit est adapté au montage en surface et bénéficie d'un indice de protection IP54 qui lui donne la possibilité de protéger les composants électroniques de l'appareil contre la pénétration de poussière ou d'humidité.
Spécifications et descriptions supplémentaires
Comment les variateurs USX permettent-ils la régulation manuelle de la vitesse du ventilateur et quelles sont leurs limites de capacité ?
La série USX de Sentera est composée de variateurs électroniques de vitesse de ventilateur à commande manuelle. Ils constituent une solution simplifiée de régulation de ventilation. Grâce à un seul bouton – le bouton rotatif – la vitesse du ventilateur peut être réglée de bas à haut en tournant le bouton dans le sens horaire. En continuant à le tourner dans le même sens, le moteur accélère jusqu’à sa vitesse maximale. En tournant le bouton dans le sens antihoraire, le moteur arrête.
La série USX de Sentera est composée de variateurs électroniques de vitesse de ventilateur à commande manuelle. Ils constituent une solution simplifiée de régulation de ventilation. Grâce à un seul bouton – le bouton rotatif – la vitesse du ventilateur peut être réglée de bas à haut en tournant le bouton dans le sens horaire. En continuant à le tourner dans le même sens, le moteur accélère jusqu’à sa vitesse maximale. En tournant le bouton dans le sens antihoraire, le moteur arrête.
La vitesse minimale du moteur est réglable via un trimmer interne dans la plage de 20 à 70 % de la tension d'alimentation (Us).
Il n'est pas donc nécessaire de surdimensionner ce régulateur. Cela signifie que si votre ventilateur a un courant maximal de 3 A, un régulateur de même calibre sera suffisant pour le réguler. Il peut réguler plusieurs moteurs avec un courant maximal total égal à son courant nominal. De manière continue !
Comment la technologie TRIAC optimise la vitesse du ventilateur et minimise le bruit ?

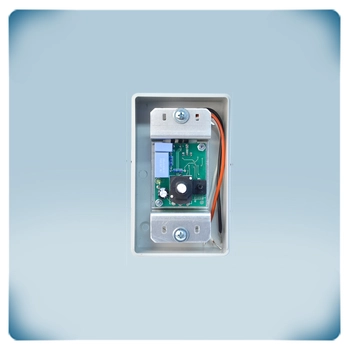

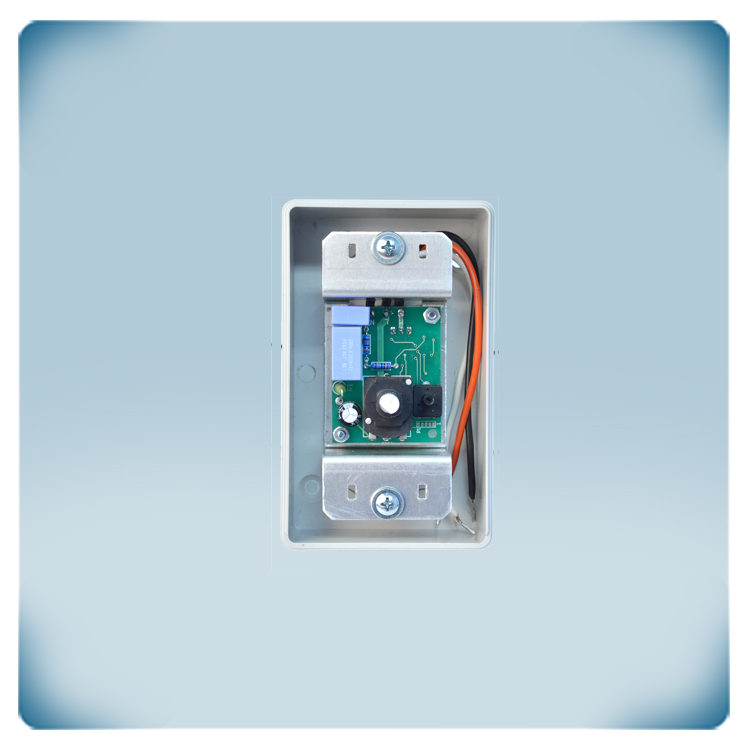

Le USX comporte un trimmer interne lui permettant d'ajuster la tension de sortie minimale. Ce régulateur utilise la technologie TRIAC (controôle par angle de phase) pour ajuster la tension moteur et réguler la vitesse du ventilateur. Le TRIAC découpe des parties de la tension d'alimentation entrante afin de réduire la tension moteur globale. Grâce à cette technologie, le régulateur de vitesse de ventilateur fonctionne sans générer de bourdonnements ou de bruit excessif. Cependant, selon le type de moteur, le moteur pourrait générer un bruit léger aux vitesses inférieures (en raison de la forme non sinusoïdale de la tension moteur). La tension moteur minimale peut être ajustée pour éviter le blocage du moteur à basse vitesse et optimiser la vitesse du ventilateur pour votre système de ventilation. Une vitesse de ventilateur réduite consomme nettement moins d'énergie que le fonctionnement maximal et peut souvent être utilisée, le plus souvent pendant les périodes d'inoccupation ou d'une occupation faible.
Le USX comporte un trimmer interne lui permettant d'ajuster la tension de sortie minimale. Ce régulateur utilise la technologie TRIAC (controôle par angle de phase) pour ajuster la tension moteur et réguler la vitesse du ventilateur. Le TRIAC découpe des parties de la tension d'alimentation entrante afin de réduire la tension moteur globale. Grâce à cette technologie, le régulateur de vitesse de ventilateur fonctionne sans générer de bourdonnements ou de bruit excessif. Cependant, selon le type de moteur, le moteur pourrait générer un bruit léger aux vitesses inférieures (en raison de la forme non sinusoïdale de la tension moteur). La tension moteur minimale peut être ajustée pour éviter le blocage du moteur à basse vitesse et optimiser la vitesse du ventilateur pour votre système de ventilation. Une vitesse de ventilateur réduite consomme nettement moins d'énergie que le fonctionnement maximal et peut souvent être utilisée, le plus souvent pendant les périodes d'inoccupation ou d'une occupation faible.
Quelle est la technologie TRIAC et comment fonctionne-t-elle ?
La série se sert de la technique TRIAC. Le TRIAC (contraction de contrôle par angle de phase) est un composant électronique à trois bornes, capable de conduire le courant dans les deux sens lorsqu'il est déclenché. En général, un dispositif TRIAC est un semi-conducteur qui peut être utilisé comme un commutateur pour les systèmes de courant alternatif AC. La technique utilisée ici est appelée contrôle par angle de phase et exploite la capacité du semi-conducteur de puissance à établir le courant lorsque sa gâchette est activée, et à se couper automatiquement lorsque le courant qui le traverse tombe à zéro.
La série se sert de la technique TRIAC. Le TRIAC (contraction de contrôle par angle de phase) est un composant électronique à trois bornes, capable de conduire le courant dans les deux sens lorsqu'il est déclenché. En général, un dispositif TRIAC est un semi-conducteur qui peut être utilisé comme un commutateur pour les systèmes de courant alternatif AC. La technique utilisée ici est appelée contrôle par angle de phase et exploite la capacité du semi-conducteur de puissance à établir le courant lorsque sa gâchette est activée, et à se couper automatiquement lorsque le courant qui le traverse tombe à zéro.
Quelles sont les spécifications électriques et la région cible pour ce variateur ?
Ce variateur de vitesse de ventilateur variable est conçu pour être utilisé là, où l'alimentation secteur est de 120 Volts. Les systèmes électriques américains, contrairement aux européens, fonctionnent avec une alimentation électrique de 120 Volts. Le câblage, le calibre et l'installation de la série USX sont conformes aux exigences de performance américaines relatives aux matériaux et accessoires utilisés dans la fabrication de composants, de dispositifs et d'équipements électroniques.
Ce variateur de vitesse de ventilateur variable est conçu pour être utilisé là, où l'alimentation secteur est de 120 Volts. Les systèmes électriques américains, contrairement aux européens, fonctionnent avec une alimentation électrique de 120 Volts. Le câblage, le calibre et l'installation de la série USX sont conformes aux exigences de performance américaines relatives aux matériaux et accessoires utilisés dans la fabrication de composants, de dispositifs et d'équipements électroniques.
Où ce régulateur de vitesse de ventilateur est-il fabriqué et quels matériaux sont utilisés ?
Ce régulateur de vitesse de ventilateur est fabriqué en Europe à l'aide des composants électroniques les plus fiables et modernes. Son boîtier est produit par notre société sœur, reconnue pour ses produits en plastique technique de haute qualité.
Ce régulateur de vitesse de ventilateur est fabriqué en Europe à l'aide des composants électroniques les plus fiables et modernes. Son boîtier est produit par notre société sœur, reconnue pour ses produits en plastique technique de haute qualité.
Comment le régulateur USX est-il installé, configuré et ajusté ?
Le USX est conçu pour un montage mural. Il comporte donc des entrées de câbles à l'arrière du boîtier. Tout ce qu'il faut faire, c'est de les retirer délicatement et de monter l'appareil sur le panneau ou le mur à l'aide de vis et/ou de chevilles appropriées.
Le USX est conçu pour un montage mural. Il comporte donc des entrées de câbles à l'arrière du boîtier. Tout ce qu'il faut faire, c'est de les retirer délicatement et de monter l'appareil sur le panneau ou le mur à l'aide de vis et/ou de chevilles appropriées.
Ce régulateur de vitesse de ventilateur variable ne nécessite aucune configuration. Une fois connecté, le régulateur est prêt à l'emploi ! La vitesse du ventilateur est ajustée manuellement via le potentiomètre intégré, celui-ci dispose d'une position Arrêt, ou bien OFF. Si nécessaire, la tension moteur minimale peut être ajustée via le trimmer interne de vitesse minimale. Cet ajustement est nécessaire comme, selon le type de moteur, il pourrait générer un bruit léger aux vitesses inférieures. En règle générale, la tension moteur minimale est ajustée afin d'éviter le blocage du moteur et le bruit excessif aux bas régimes.
Quels types de moteurs sont compatibles et plusieurs moteurs peuvent-ils être connectés ?
Cette série est destinée aux ventilateurs AC et la régulation est réalisée par la réduction de la tension moteur. Les moteurs AC fonctionnent grâce à un courant alternatif et le convertissent en puissance mécanique. Cela veut dire que la série est adaptée uniquement aux moteurs à tension réglable. Il est bien possible de connecter plusieurs moteurs au régulateur tant que la limite de courant n'est pas dépassée. Si vous n'êtes pas certain du type de votre moteur, il est fortement recommandable de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Cette série est destinée aux ventilateurs AC et la régulation est réalisée par la réduction de la tension moteur. Les moteurs AC fonctionnent grâce à un courant alternatif et le convertissent en puissance mécanique. Cela veut dire que la série est adaptée uniquement aux moteurs à tension réglable. Il est bien possible de connecter plusieurs moteurs au régulateur tant que la limite de courant n'est pas dépassée. Si vous n'êtes pas certain du type de votre moteur, il est fortement recommandable de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Quels sont le matériau et les caractéristiques de protection du boîtier ?
Le boîtier est fabriqué en plastique R-ABS de haute qualité, UL94-V0. Ce matériau est auto-extinguible et bénéficie d'une bonne protection contre les chocs et la saleté. Il peut être monté au mur en intérieur.
