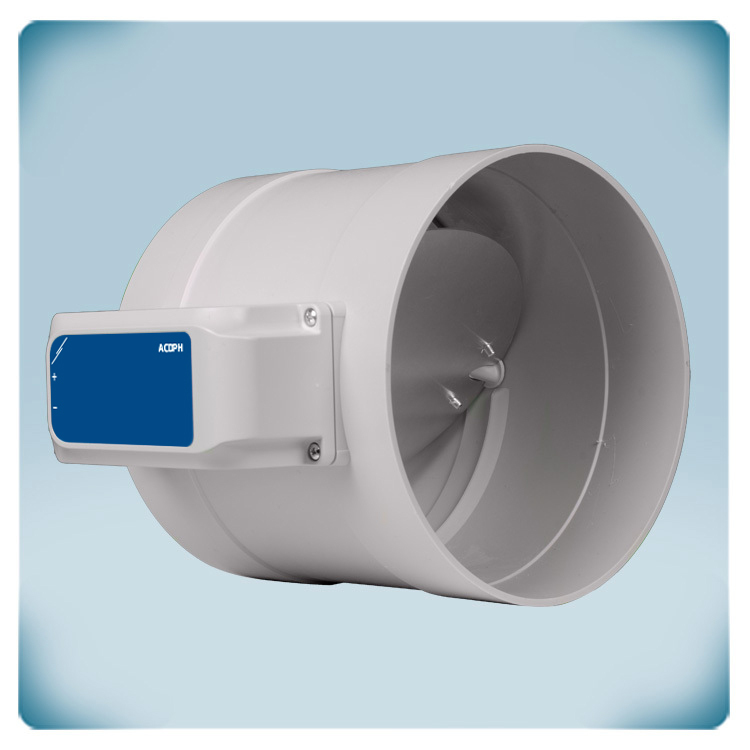

.webp "Damper çapı 160 mm")

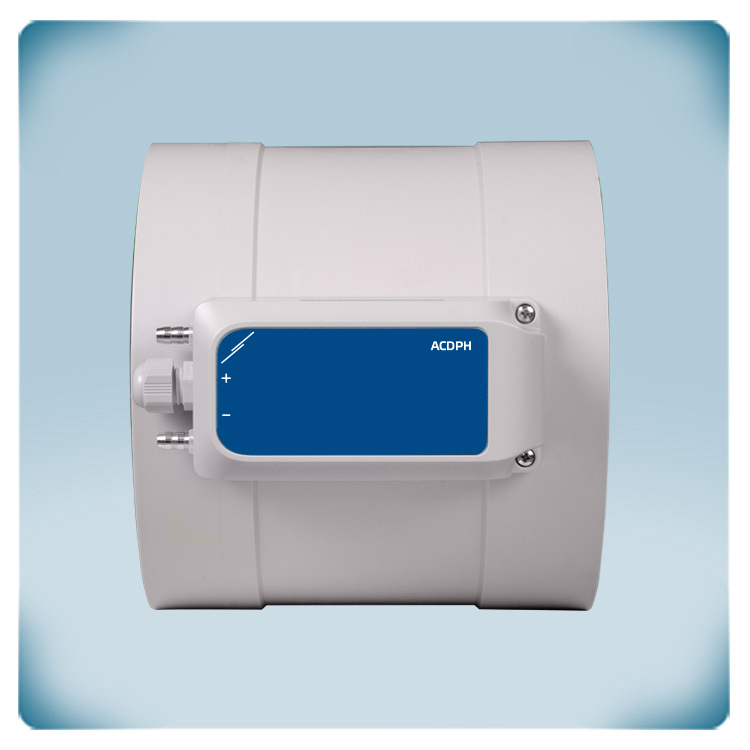

.webp "CAV denetleyicisi")

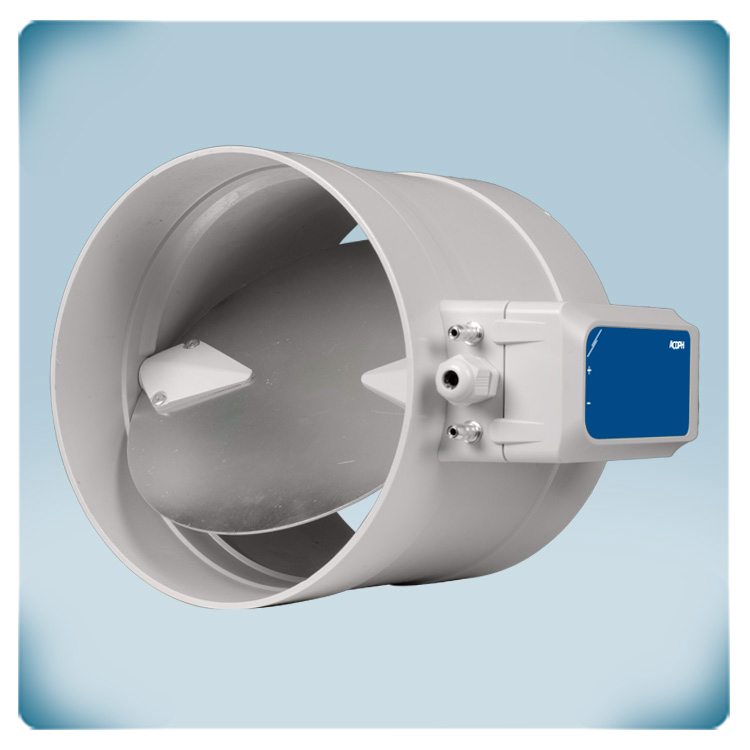

.webp "Dairesel CAV kontrol cihazı")

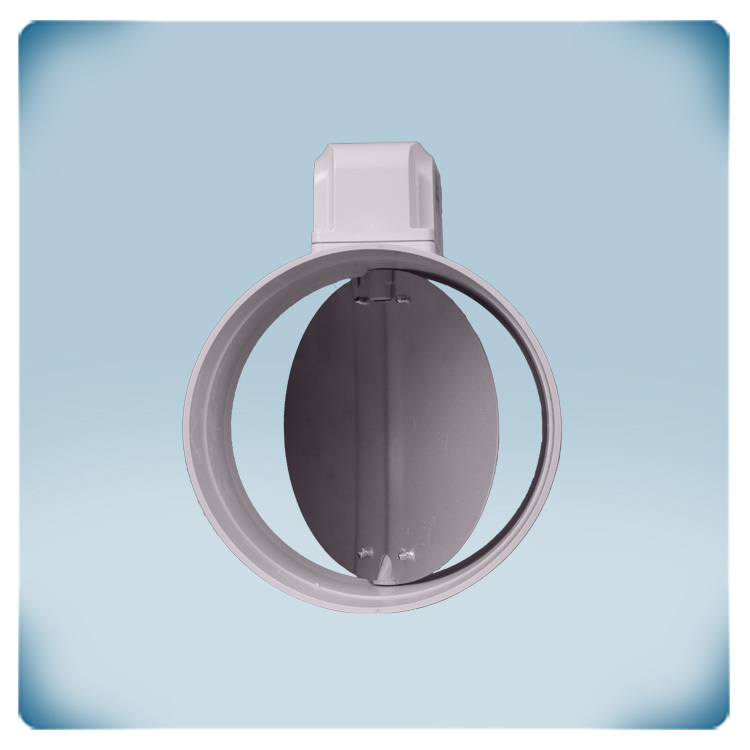

.webp "CAV kontrol cihazı 160 mm çap")

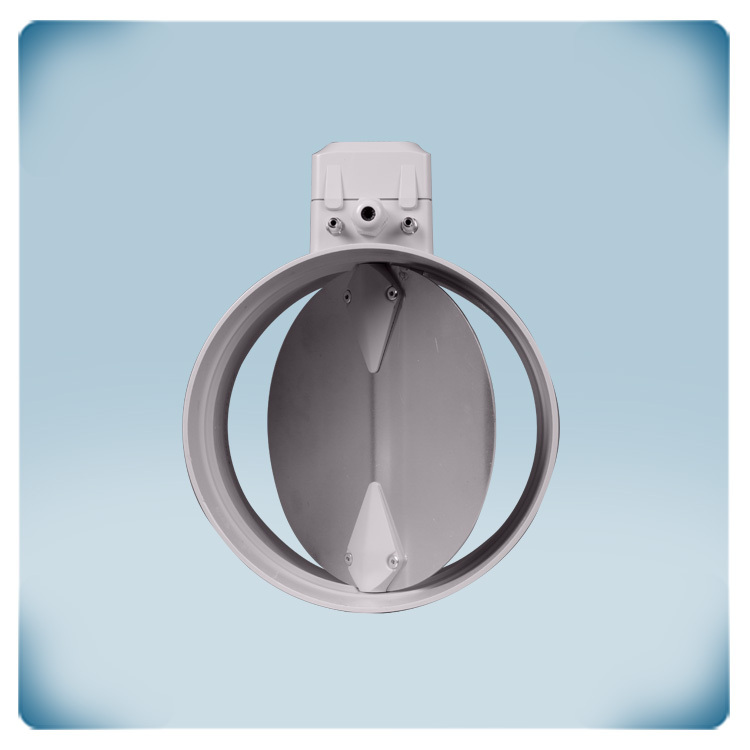

.webp "Basınç kontrollü damper")

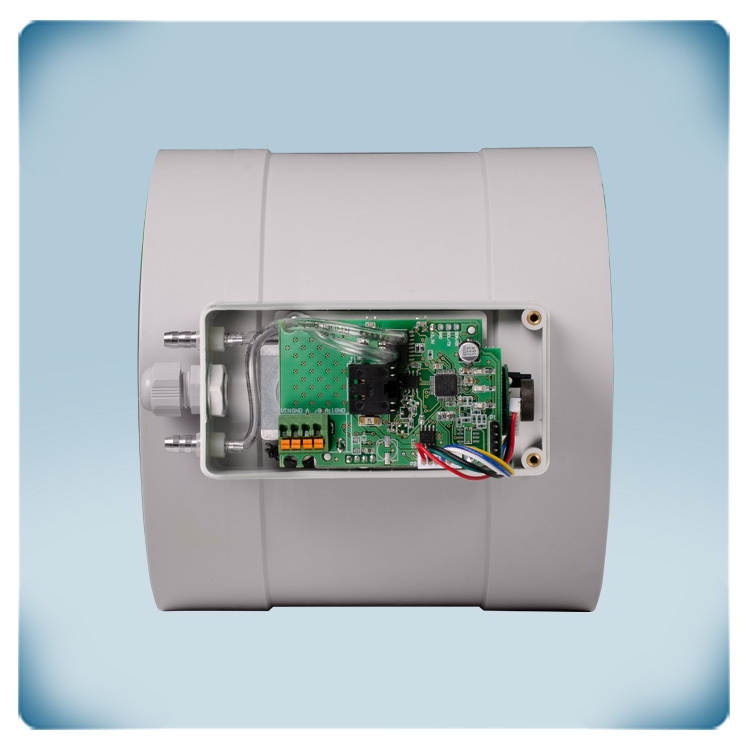

.webp "Dairesel CAV sabit basınç kontrolörü")
Montaj talimatı

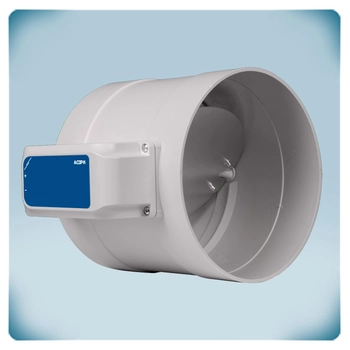

Dairesel CAV kontrol cihazı | 160 mm
Ürün açıklaması
Kontrolörlü damperler veya dairesel sabit hava hacmi (CAV) kontrolörleri, sabit bir hava hacmini korurken dairesel bir kanaldaki hava akışını düzenlemek için HVAC sistemlerinde kullanılan bir cihazdır. CAV kontrolörü, dairesel kanal içindeki damper konumunu ayarlayarak işlevlerini yerine getirir. Mekanik CAV kontrolörleriyle karşılaştırıldığında, bu motorlu kontrolör damper kanadının konumunu otomatik olarak ayarlamak için bir motor kullanır. Bu nedenle daha hassastır ve uzaktan kontrol edilebilir. Motorlu damperde ayrıca motoru kontrol etmek ve diferansiyel basıncı istenen ayar noktasında sabit tutmak için dahili bir diferansiyel basınç kontrolörü bulunur.
Bu CAV kontrolörü 160 mm çaplı standart hava kanalları ile uyumludur ve 24 VDC (PoM) besleme voltajı ile çalışır. Hava akışlarını 0 ila 10 m/s hızlarda düzenleyebilme özelliğine sahiptir. Ayar noktası, minimum ve maksimum damper kanadı konumu ve diğer tüm ayarlar Modbus RTU iletişimi ile ayarlanabilir.
Hava sızıntısını önlemek için damper kanadı ve muhafazası hava geçirmez olmalıdır. Hava geçirmezlik, konforu artırabildiği, gürültü seviyelerini düşürebildiği ve cihazların verimliliğini artırabildiği için dairesel CAV kontrol cihazlarının çok önemli bir özelliğidir. Bu damper kanadı 4. sınıf hava geçirmezlik sağlar ve muhafazanın hava geçirmezliği EN 1751'e göre D sınıfı olarak sınıflandırılmıştır.
Dairesel CAV kontrolörleri hastaneler, laboratuvarlar ve temiz odalar gibi çeşitli uygulamalarda kullanılır. Bir binanın farklı alanlarına farklı miktarlarda hava akışı sağlamak için değerli bir araçtır.
Ek özellikler ve açıklama
Sabit Hava Hacmi beslemesini garanti eder
Bu dairesel motorlu damper, entegre bir basınç kontrolörüne sahiptir.

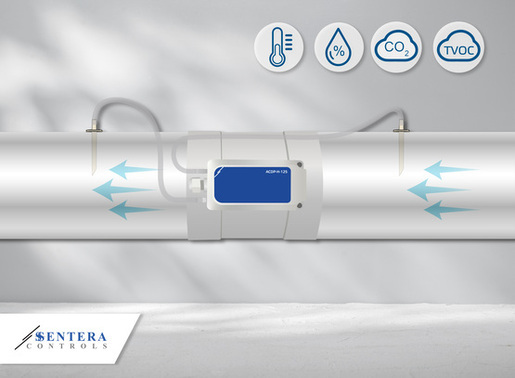

Damper kanadı konumu, fark basıncını (hava hacmi akışı veya hava hızı) istenen ayar noktasında sabit tutmak için otomatik olarak kontrol edilir.
Bir binanın farklı odalarındaki taze hava talebinin güçlü bir şekilde dalgalanması durumunda, bu kontrol vanası belirli bir odada sabit bir hava beslemesini garanti edebilir.
Hava akışının hem soluduğumuz havanın kalitesi hem de konforumuz üzerinde önemli bir etkisi vardır. Doğru hava akışı havalandırma sağlar, yani bayat havayı uzaklaştırırken taze hava getirir, böylece uçucu organik bileşikler (VOC'ler), karbon monoksit ve diğer zararlı gazlar gibi iç mekan hava kirleticilerinin seviyeleri en aza indirilir.
Buna CAV (Sabit Hava Hacmi) kontrolörü de denir. Ayar noktası Modbus RTU iletişimi veya SenteraWeb bulut platformu üzerinden ayarlanabilir.
Minimum hava direnci enerji tasarrufu sağlar
Bu dairesel damper, 125 mm çapında standart dairesel kanallarla birlikte kullanılabilir.
Dairesel kanallar damperin içine yerleştirilebilir. Sistemin hava geçirmezliğini garanti etmek için, kanal ve damper arasındaki geçiş alüminyum bant ile kapatılmalıdır. Kanallar damperin içine kaydırılabildiği için damper ekstra hava direncine neden olmaz. Bu, tüm sistemin verimliliğini artırır. Direnç ve basınç düşüşleri mutlak minimuma indirilir. Sonuç olarak, fanların enerji tüketimi önemli ölçüde daha düşük olacaktır.
Azaltılmış kurulum süresi
Modbus RTU iletişimi ve 24 VDC besleme gerilimi tek bir UTP kablosu ile bağlanabilir - biz buna Modbus üzerinden Güç veya PoM diyoruz. Kablolamayı kolaylaştırmak için RJ45 konnektörlü Sentera 24 VDC güç kaynaklarını kullanmanızı öneririz. Bu güç kaynakları kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. 24 VDC besleme gerilimi, kurulumunuzun güvenliğini ve güvenilirliğini artırır. Bu CAV kontrol ünitesi terminal bloğu üzerinden de bağlanabilir.
Besleme gerilimini terminal bloğu ve RJ45 soketi üzerinden aynı anda bağlamadığınızdan emin olun!
Kullanımı kolay
İstenen fark basınç ayar noktası ve diğer tüm ayarlar Modbus RTU iletişimi üzerinden ayarlanabilir. İstenen ayar noktası Modbus Holding register 25'e yazıldıktan sonra, CAV kontrol ünitesi damper konumunu otomatik olarak ayarlayacak ve fark basıncını sabit tutacaktır.
Modbus kayıt haritasının tamamına genel bir bakış (tüm ayarlanabilir ayarlar) bu sayfanın üst kısmından indirilebilir.
Uzaktan kontrol için bulut bağlantısı
ACDPH CAV kontrol ünitesi tek başına çalışabilir, bir Modbus RTU ağına entegre edilebilir veya çevrimiçi HVAC portalı olan SenteraWeb'e bağlanabilir.
SenteraWeb'e bağlandığında, CAV kontrol cihazını uzaktan kontrol etmek ve izlemek mümkündür. SenteraWeb, haftanın belirli anlarında farklı rejimler tanımlamak için bir gün-hafta programlayıcısına sahiptir. Fark basıncı aralık dışına çıktığında, farklı kullanıcılara uyarılar ve bildirimler gönderilebilir.
CAV kontrolörlü dahili aktüatör
Damper, yüksek kaliteli r-ABS plastikten yapılmıştır. Bu malzeme son derece ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. Metal damper kanadı korozyona karşı korumalıdır. Aktüatör ve CAV kontrolörü damperin içine kusursuz bir şekilde entegre edilmiştir. Bu, mekanik sürtünmeleri en aza indirir ve tüm mekanik bileşenleri en uygun şekilde hizalamamıza olanak tanır.
Bu dairesel motorlu damper, entegre bir basınç kontrolörüne sahiptir.
Damper kanadı konumu, fark basıncını (hava hacmi akışı veya hava hızı) istenen ayar noktasında sabit tutmak için otomatik olarak kontrol edilir.
Bir binanın farklı odalarındaki taze hava talebinin güçlü bir şekilde dalgalanması durumunda, bu kontrol vanası belirli bir odada sabit bir hava beslemesini garanti edebilir.
Hava akışının hem soluduğumuz havanın kalitesi hem de konforumuz üzerinde önemli bir etkisi vardır. Doğru hava akışı havalandırma sağlar, yani bayat havayı uzaklaştırırken taze hava getirir, böylece uçucu organik bileşikler (VOC'ler), karbon monoksit ve diğer zararlı gazlar gibi iç mekan hava kirleticilerinin seviyeleri en aza indirilir.
Buna CAV (Sabit Hava Hacmi) kontrolörü de denir. Ayar noktası Modbus RTU iletişimi veya SenteraWeb bulut platformu üzerinden ayarlanabilir.
Minimum hava direnci enerji tasarrufu sağlar
Bu dairesel damper, 125 mm çapında standart dairesel kanallarla birlikte kullanılabilir.
Dairesel kanallar damperin içine yerleştirilebilir. Sistemin hava geçirmezliğini garanti etmek için, kanal ve damper arasındaki geçiş alüminyum bant ile kapatılmalıdır. Kanallar damperin içine kaydırılabildiği için damper ekstra hava direncine neden olmaz. Bu, tüm sistemin verimliliğini artırır. Direnç ve basınç düşüşleri mutlak minimuma indirilir. Sonuç olarak, fanların enerji tüketimi önemli ölçüde daha düşük olacaktır.
Azaltılmış kurulum süresi
Modbus RTU iletişimi ve 24 VDC besleme gerilimi tek bir UTP kablosu ile bağlanabilir - biz buna Modbus üzerinden Güç veya PoM diyoruz. Kablolamayı kolaylaştırmak için RJ45 konnektörlü Sentera 24 VDC güç kaynaklarını kullanmanızı öneririz. Bu güç kaynakları kısa devre, aşırı yük ve aşırı gerilime karşı koruma sağlar. 24 VDC besleme gerilimi, kurulumunuzun güvenliğini ve güvenilirliğini artırır. Bu CAV kontrol ünitesi terminal bloğu üzerinden de bağlanabilir.
Besleme gerilimini terminal bloğu ve RJ45 soketi üzerinden aynı anda bağlamadığınızdan emin olun!
Kullanımı kolay
İstenen fark basınç ayar noktası ve diğer tüm ayarlar Modbus RTU iletişimi üzerinden ayarlanabilir. İstenen ayar noktası Modbus Holding register 25'e yazıldıktan sonra, CAV kontrol ünitesi damper konumunu otomatik olarak ayarlayacak ve fark basıncını sabit tutacaktır.
Modbus kayıt haritasının tamamına genel bir bakış (tüm ayarlanabilir ayarlar) bu sayfanın üst kısmından indirilebilir.
Uzaktan kontrol için bulut bağlantısı
ACDPH CAV kontrol ünitesi tek başına çalışabilir, bir Modbus RTU ağına entegre edilebilir veya çevrimiçi HVAC portalı olan SenteraWeb'e bağlanabilir.
SenteraWeb'e bağlandığında, CAV kontrol cihazını uzaktan kontrol etmek ve izlemek mümkündür. SenteraWeb, haftanın belirli anlarında farklı rejimler tanımlamak için bir gün-hafta programlayıcısına sahiptir. Fark basıncı aralık dışına çıktığında, farklı kullanıcılara uyarılar ve bildirimler gönderilebilir.
CAV kontrolörlü dahili aktüatör
Damper, yüksek kaliteli r-ABS plastikten yapılmıştır. Bu malzeme son derece ısıya dayanıklıdır, çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. Metal damper kanadı korozyona karşı korumalıdır. Aktüatör ve CAV kontrolörü damperin içine kusursuz bir şekilde entegre edilmiştir. Bu, mekanik sürtünmeleri en aza indirir ve tüm mekanik bileşenleri en uygun şekilde hizalamamıza olanak tanır.
