Dane techniczne
Przepustnica powietrza z napędem i regulacją ciśnienia | 160 mm
Opis produktu

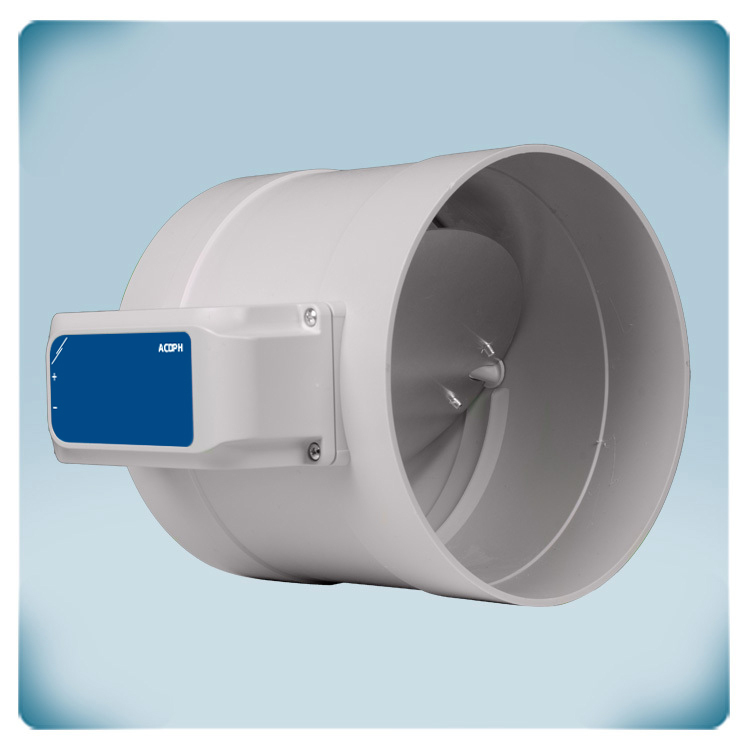

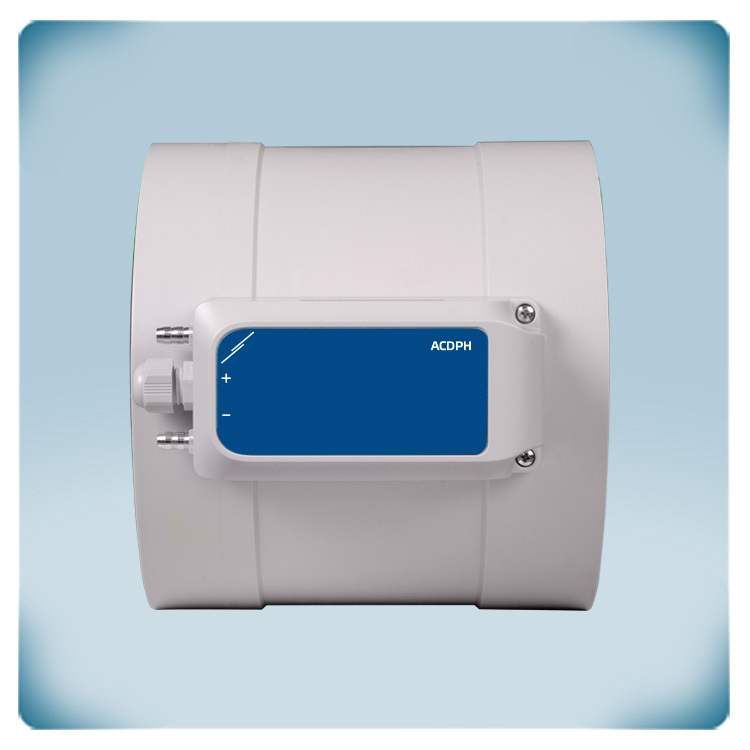

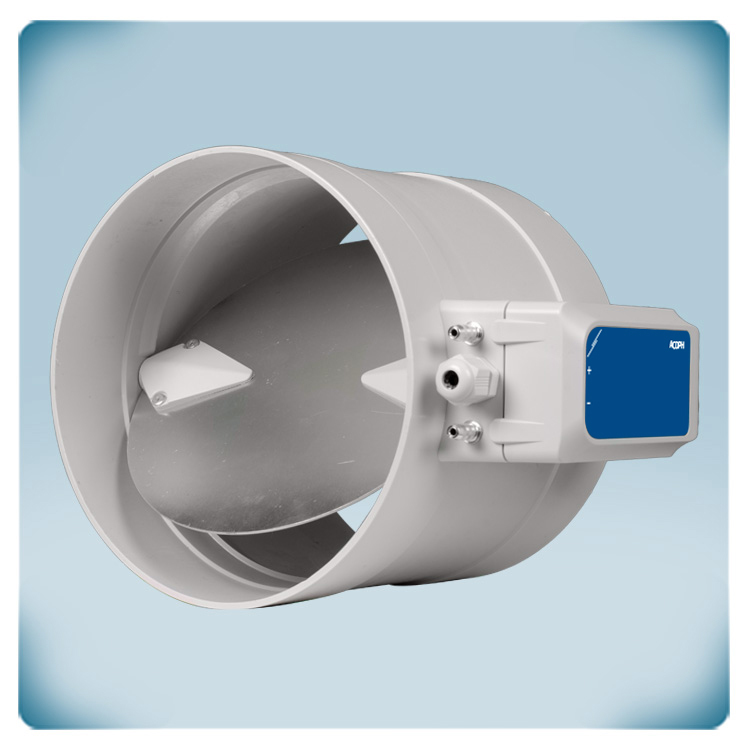

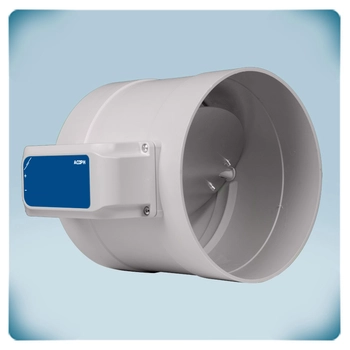

Okrągła przepustnica powietrza z silnikiem oraz wbudowanym regulatorem różnicy ciśnień. Pasuje do standardowych kanałów powietrznych o średnicy 160 mm.
Pozycja przegrody przepustnicy jest automatycznie regulowana w celu utrzymania stałej różnicy ciśnień, przepływu objętościowego lub prędkości powietrza na pożądanej wartości zadanej.
Wartość zadaną, minimalną i maksymalną pozycję przegrody przepustnicy oraz wszystkie inne ustawienia można regulować za pomocą komunikacji Modbus RTU.
Przegroda przepustnicy zapewnia 4 klasę szczelności (EN1751). Szczelność obudowy to klasa D wg EN1751. Może kontrolować przepływy powietrza z prędkością od 0 do 10 m/s.
Napięcie zasilania wynosi 24 VDC, PoM.
Dodatkowe specyfikacje i opis
Gwarancja stałego dopływu powietrza

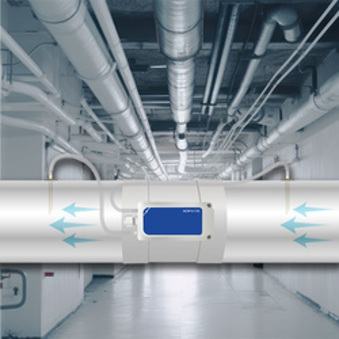

Ta okrągła przepustnica z napędem ma zintegrowany regulator ciśnienia. Położenie przegrody przepustnicy jest sterowane automatycznie w celu utrzymania stałej różnicy ciśnień (przepływ objętościowy powietrza lub prędkość powietrza) na żądanym poziomie. W przypadku silnie zmiennego zapotrzebowania na świeże powietrze w różnych pomieszczeniach budynku, ten zawór regulacyjny może zapewnić stały dopływ powietrza do danego pomieszczenia. Nazywa się to również kontrolerem VAV. Wartość zadaną można regulować za pośrednictwem komunikacji Modbus RTU lub platformy chmurowej SenteraWeb.
Minimalny opór powietrza skutkuje oszczędnością energii
Tę okrągłą przepustnicę można stosować w połączeniu ze standardowymi kanałami okrągłymi o średnicy 125 mm. Kanały okrągłe można włożyć do wnętrza klapy. Aby zapewnić szczelność instalacji, przejście pomiędzy kanałem a klapą należy uszczelnić taśmą aluminiową. Przepustnica nie powoduje dodatkowego oporu powietrza, ponieważ kanały można wsunąć w klapę. Zwiększa to wydajność całego systemu. Opór i spadki ciśnienia są zredukowane do absolutnego minimum. W rezultacie zużycie energii przez wentylatory będzie znacznie niższe.
Skrócony czas instalacji
Komunikację Modbus RTU oraz zasilanie 24 VDC można podłączyć jednym kablem UTP - nazywamy to Power over Modbus lub PoM. W celu ułatwienia okablowania zalecamy stosowanie zasilaczy Sentera 24 VDC ze złączem RJ45. Zasilacze te zapewniają ochronę przed zwarciem, przeciążeniem i przepięciem. Napięcie zasilania 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji. Ten regulator VAV można również podłączyć za pomocą listwy zaciskowej. Należy uważać, aby nie podłączać jednocześnie napięcia zasilającego przez listwę zaciskową i przez gniazdo RJ45!
Łatwy w użyciu
Żądaną wartość zadaną różnicy ciśnień i wszystkie inne ustawienia można regulować za pomocą komunikacji Modbus RTU. Po wpisaniu żądanej wartości zadanej do rejestru Modbus Holding 25, regulator VAV automatycznie dostosuje położenie przepustnicy i utrzyma stałą różnicę ciśnień. Przegląd pełnej mapy rejestrów Modbus (wszystkie regulowane ustawienia) można pobrać na górze tej strony.
Połączenie z chmurą do zdalnego sterowania
Sterownik ACDPH VAV może pracować samodzielnie, może być zintegrowany z siecią Modbus RTU lub może być podłączony do SenteraWeb - internetowego portalu HVAC. Po podłączeniu do SenteraWeb możliwe jest zdalne sterowanie i monitorowanie sterownika VAV. SenteraWeb ma harmonogram dnia i tygodnia, aby zdefiniować różne reżimy w określonych momentach tygodnia. Gdy różnica ciśnień wykracza poza zakres, alerty i powiadomienia mogą być wysyłane do różnych użytkowników.

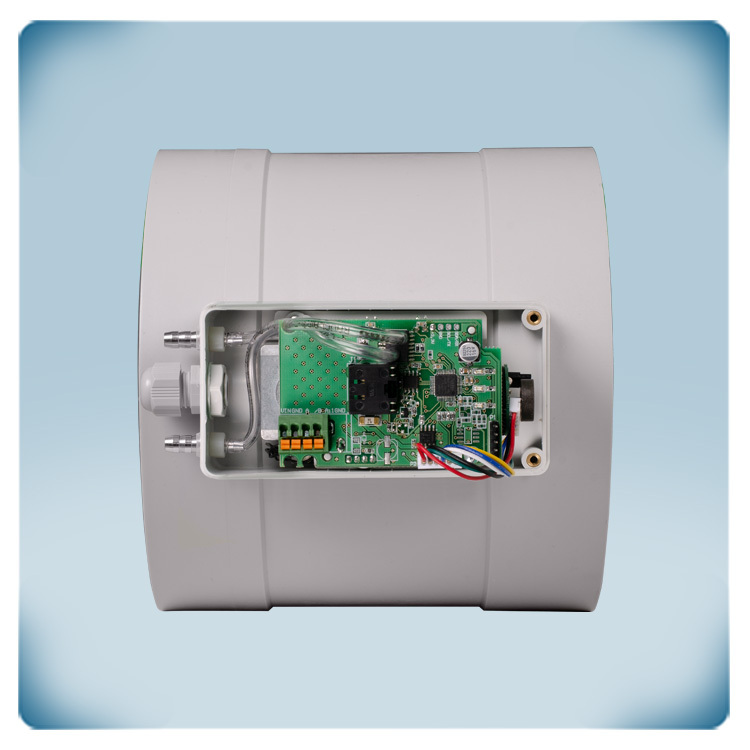

Wbudowany siłownik z regulatorem VAV

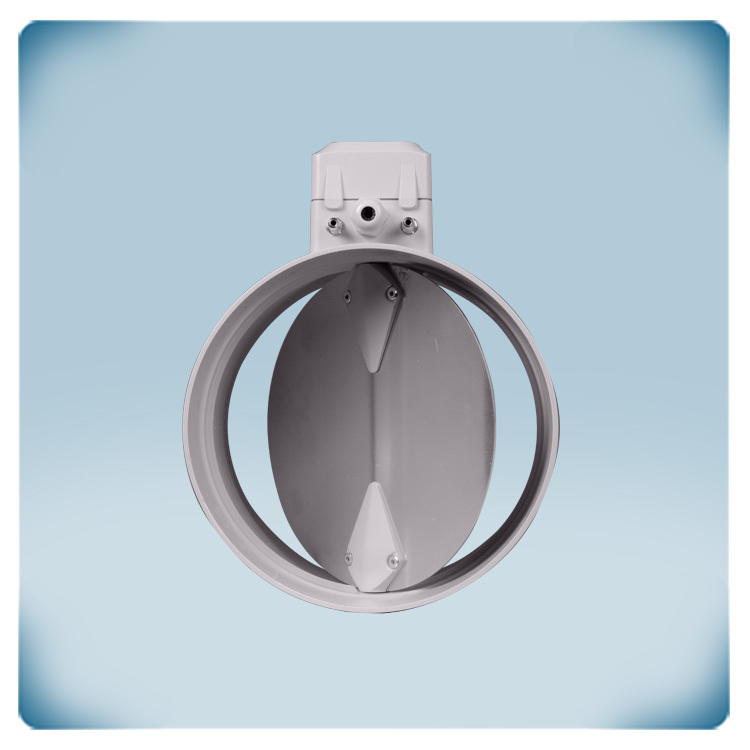

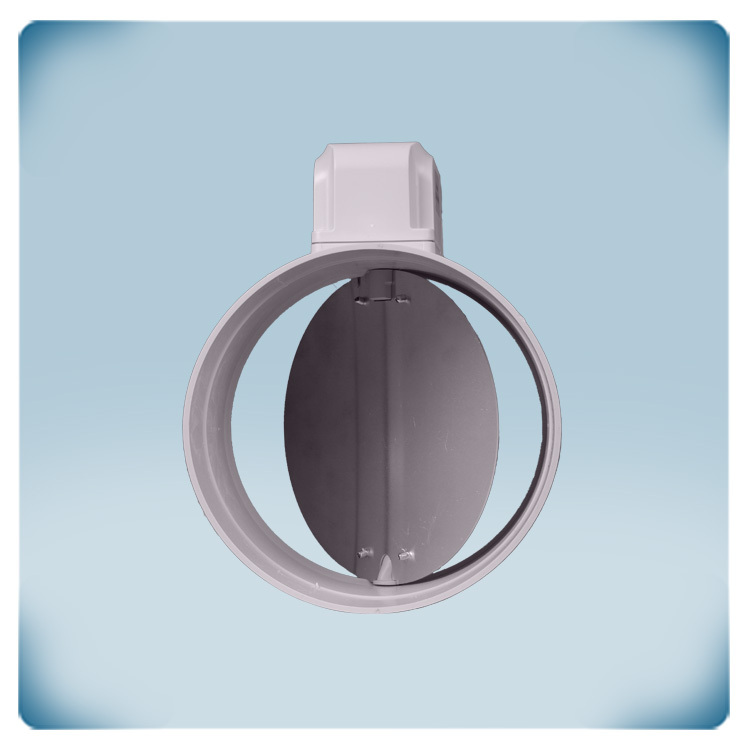

Amortyzator wykonany jest z wysokiej jakości tworzywa r-ABS. Materiał ten jest wyjątkowo odporny na ciepło, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Metalowa przegroda przepustnicy jest zabezpieczona przed korozją. Siłownik i regulator VAV są płynnie zintegrowane z przepustnicą. Minimalizuje to tarcie mechaniczne i pozwala nam optymalnie ustawić wszystkie elementy mechaniczne.
