Hoja de datos

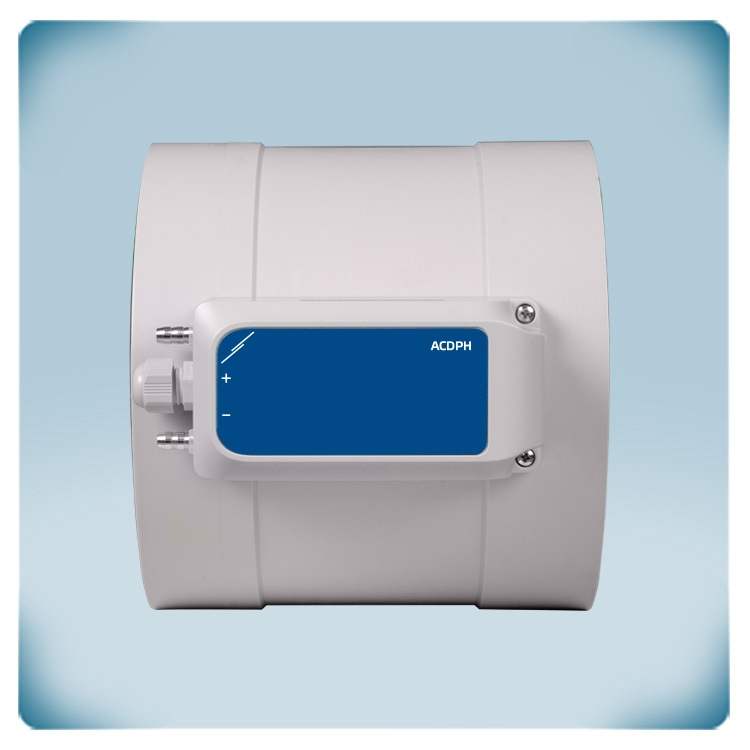

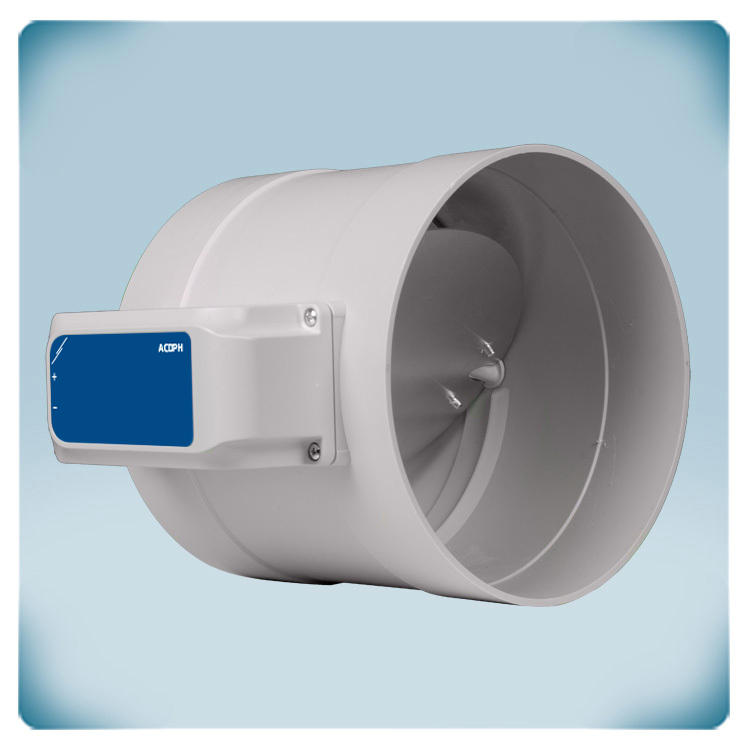

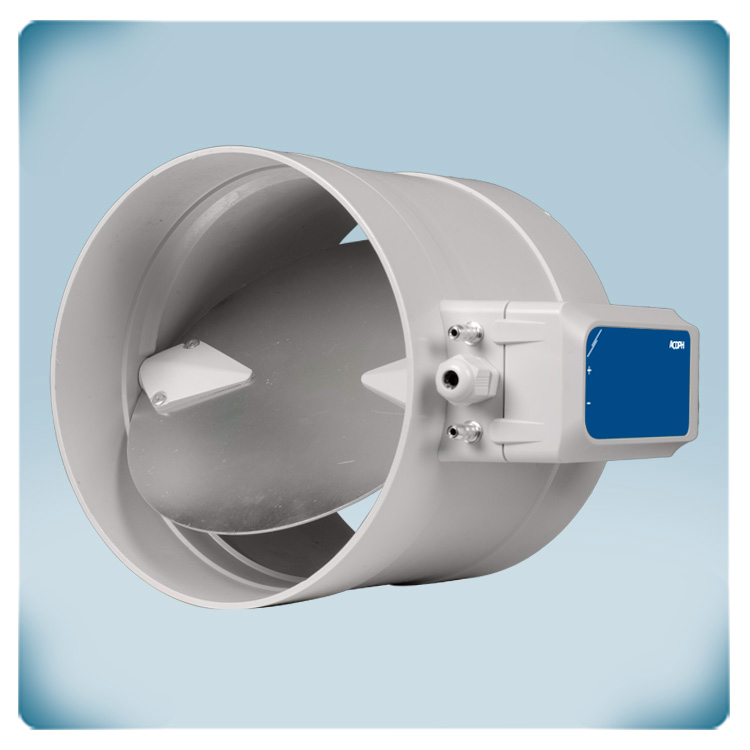

Válvula circular motorizada | control de presión - CAV | 160 mm
Descripción de producto
Esta es válvula circular motorizada, que tiene regulador de presión diferencial integrado. La válvula es adecuada para conductos de aire con diámetro de 160 mm.

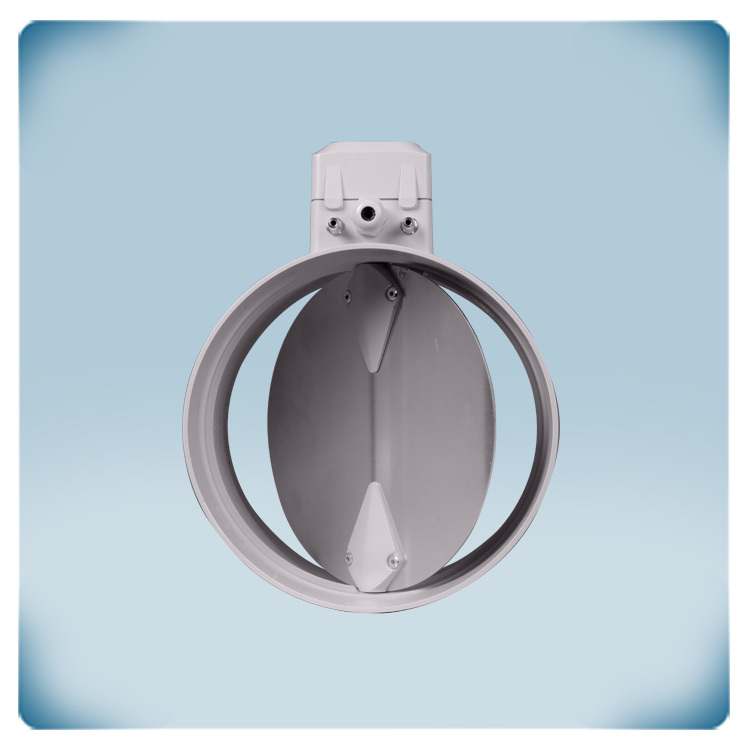

La posición de la lama de la válvula se ajusta de una manera automática para mantener la presión diferencial, el caudal o la velocidad de aire constantes según el punto de ajuste. El punto de ajuste, la posición mínima y máxima se pueden ajustar a través de la comunicación Modbus RTU. La lama de la válvula ofrece una hermeticidad de clase D (EN 1751). La estanqueidad del recinto es clase D según EN1751.
Este dispositivo puede controlar flujos de aire con velocidad de 0 a 10 m/s. La tensión de alimentación es 24 VDC, PoM.
Especificaciones y descripción adicionales
Cómo garantizar el suministro de volumen de aire constante - CAV
Esta válvula circular motorizada tiene un regulador de presión integrado. La posición de la lama de la válvula se ajusta automáticamente para mantener la presión diferencial, el caudal o la velocidad de aire constantes según el introducido punto de ajuste. En caso de una fuerte fluctuación de la demanda de aire fresco en las diferentes habitaciones de un edificio, esta válvula de control puede garantizar un suministro de aire constante en un determinado espacio cerrado. El punto de ajuste se puede ajustar a través de la comunicación Modbus RTU o a través de la plataforma de HVAC en línea SenteraWeb.
La resistencia mínima del aire garantiza un ahorro de energía
Esta válvula circular se puede es adecuada para conductos circulares estándar con un diámetro de 160 mm. Los conductos circulares se pueden insertar dentro de la compuerta. Para garantizar la estanqueidad del sistema, la transición entre conducto y compuerta debe sellarse con cinta de aluminio. La válvula no genera una resistencia de aire adicional, pues los conductos se pueden deslizar dentro de la misma. Esto aumenta la eficiencia del sistema completo. La resistencia y las caídas de presión se reducen al mínimo absoluto. Como resultado, el consumo de energía de los ventiladores será significativamente menor.
Tiempo de instalación reducidoLa conexión de la válvula exige el uso de solo un conector RJ45. La tensión de alimentación y la comunicación Modbus RTU se pueden suministrar a través de un cable UTP. Nosotros denominamos esta solución Power over Modbus o PoM. Para facilitar el cableado, recomendamos utilizar las fuentes de alimentación de Sentera de 24 VDC con conector RJ45. Estas fuentes de alimentación ofrecen protección contra cortocircuitos, sobrecargas y sobretensiones. La tensión de alimentación de 24 VDC aumenta la seguridad y fiabilidad de la instalación eléctrica. La alimentación de la válvula motorizada también puede suministrarse a través de un bloque de terminales. La válvula NO tiene que suministrase con alimentación a través de conector RJ45 y el bloque de terminales simultáneamente.
Fácil de usar
El punto de ajuste de presión diferencial deseado y todas las demás configuraciones se pueden ajustar a través de la comunicación Modbus RTU. Después de introducir el punto de ajuste deseado en el Registro de retención 25, la válvula ajustará automáticamente la posición de la lama y mantendrá constante la presión diferencial. En la sección de documentos de esta página se puede descargar una descripción general del Mapa de Registros Modbus completo (todas las configuraciones ajustables).
Conexión a la plataforma HVAC en línea SenteraWeb para control remoto
La válvula ACDPH puede funcionar de forma autónoma, puede integrarse en una red Modbus RTU o puede conectarse a SenteraWeb, el portal de HVAC en línea. Cuando se conecta a SenteraWeb, es posible controlar y monitorear de forma remota la válvula. SenteraWeb cuenta con un planificador día-semana para definir diferentes regímenes durante determinados momentos de la semana. Cuando la presión diferencial supere el rango, se pueden enviar alertas y notificaciones a diferentes usuarios.
Caja de plástico
La caja de la válvula está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material es resistente a condiciones meteorológicas extremas y tiene una buena protección contra impactos. La hoja del amortiguador de metal está protegida contra la corrosión. Esto minimiza las fricciones mecánicas y permite alinear todos los componentes mecánicos de manera óptima.
