Växelströmsmotor 10 A | Tryckreglering 0 - 1.000 Pa | TK övervakning

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod MV6DPMDH0001

Nuvarande lager 6 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

Variabel luftflödesreglering för AC-fläktar med enfasmotorer med termiska kontakter. Den maximala motorströmmen är 10 A. AC-fläkthastigheten regleras automatiskt för att hålla differenstrycket konstant vid önskat börvärde. Detta börvärde och alla andra inställningar kan justeras via Modbus RTU-kommunikation. 24 Volts strömförsörjning ger skydd mot överbelastning och överspänning. TK-övervakningsfunktionen kommer att stänga av motorn om motoröverhettning upptäcks via de termiska kontakterna.

Dokument

Schematisk översikt

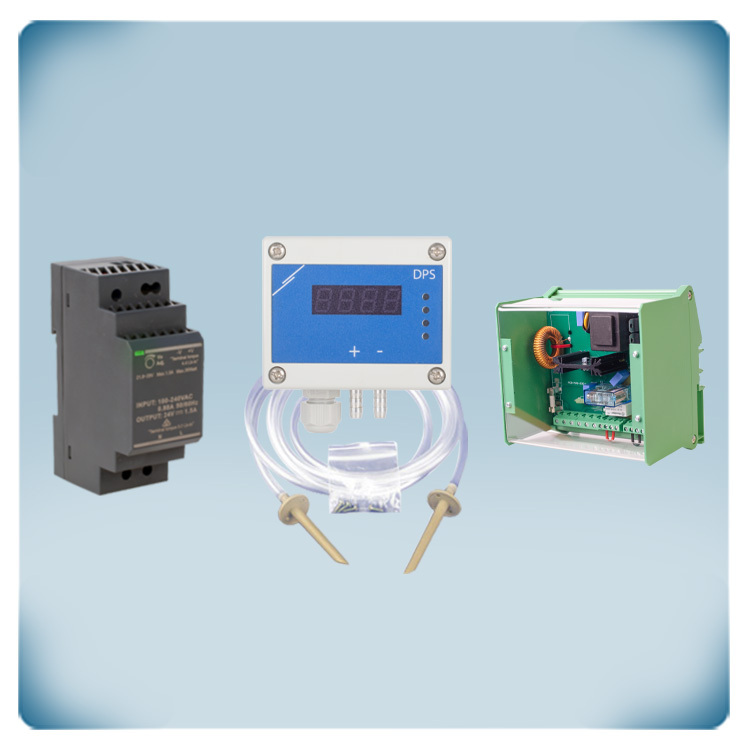

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

DPSPF-1K0 -2

1 U.

DPSP är en PI -differenstrycksregulator med ledskärm för fläktar. Den reglerar differenstryck (Pa), volymflöde (m³/h) eller lufthastighet (m/s) i HVAC -applikationer. Matningsspänningen är 24 VDC. Området är ställbar mellan 0 till 1000 Pa. PI -styralgoritmen kan användas för att styra EC -fläktar, frekvensomvandlare eller hastighetsregulatorer för fläktar med växelströmsmotor. Regulatorn håller önskat differenstryck, volymflöde eller lufthastighet konstant oavsett behov. Börvärde, tryckområde och alla andra inställningar kan justeras via Modbus RTU. De fyra lysdioderna ger en visuell indikation på regulatorns status och de aktiverade värdena. Enheten har IP65 -skydd

DHDR8-24-36

1 U.

En 24 VDC strömförsörjning. Kapslingsklass är IP20. Den är optimerad för montering på DIN-skena i elektriska skåp. Laster upp till 36 W kan anslutas. Ingångsspänningen är 85—264 VAC / 50—60 Hz. Överbelastnings- och överspänningsskyddet ökar säkerheten för din elektriska installation. 24 VDC-utspänningen är tillgänglig via kopplingsplintar.

PSET-PVC-200

1 U.

Uppsättning munstycken med PVC -rör för att ansluta en differenstryckssensor eller styrenhet till kanalverket. Den innehåller 2 plastmunstycken (L 66,6 mm i kanalen, D 6 mm) och 2 flexibla, transparenta 2 m PVC -rör och ett maximalt arbetstryck på 10.000 Pa. Denna uppsättning är avsedd för HVAC -applikationer och kan användas i kombination med differenstrycksgivare, styrenheter eller omkopplare.

MVSS1100CDM

1 U.

En elektronisk varvtalsregulator med analog ingång som styr enfas växelströmsmotorer med en maximal ström på 10 A. Tyristorn behöver 230 VAC matningsspänning. Ett fjärrstart/-stopp-kommando kan genereras via den digitala ingången. Regulatorn är avsedd för DIN-skenmontering och erbjuder skydd mot motoröverhettning.
