Modbus Registerlista
Styrenhet för destratifiering | AC-fläkt | 2x 3A | separat gateway
Lösningsbeskrivning

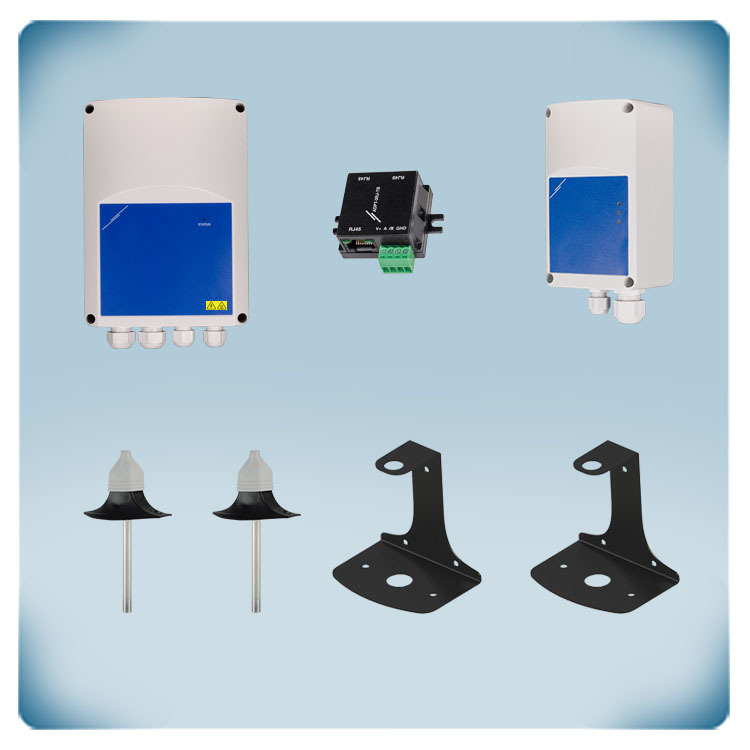

Temperaturen i tak- och golvnivå mäts av två temperaturgivare med rostfria prober av 85 mm. Ju större skillnaden mellan de båda temperaturerna är, desto högre blir AC-fläktens hastighet. Den kombinerade maximala hastigheten per utgång är 3 A. Det finns två reglerade utgångar tillgängliga. Den här styrenheten för destratifiering kräver en separat Ethernet/WiFi-gateway (IP54) för att övervaka data och ladda upp firmware.
Ytterligare specifikationer och beskrivning
Destratifiering för att jämnt fördela värmen
Varm luft stiger. I rum med högt i tak byggs luft upp i lager med olika temperaturer. När varm luft dröjer sig kvar strax under taket och den kalla luften huvudsakligen finns i botten av rummet skapar detta en obehaglig känsla. Det ger också höga uppvärmningskostnader, särskilt i fallet med mindre välisolerade byggnader.
Destratifiering är processen att blanda dessa luftlager. Destratifieringsfläktar eller takfläktar kan lösa detta genom att blanda luftlagren med olika temperaturer. Genom att blanda luften balanseras temperaturen under tak och i golvnivå. Detta skapar en behagligare känsla och kräver mindre uppvärmning. Förutom betydande energibesparingar skapas ett bättre inomhusklimat. Takfläktens hastighet regleras utifrån skillnaden mellan tak- och golvtemperatur. Ju högre skillnaden är mellan de båda temperaturerna, desto högre blir fläkthastigheten. Deltatemperaturen, lägsta och maximala fläkthastighet och alla andra inställningar kan justeras via Modbus Holding registren. Vanligtvis används denna lösning i stora hallar som lager eller tillverkningsanläggningar.
SenteraWeb HVAC molnplattform
Denna lösning har ingen inbyggd internet-gateway. Den behöver en extern gateway, typ SIG-M-2, för att ansluta styrenheten till SenteraWeb via en LAN-ethernetkabel eller via det lokala Wi-Fi-nätverket. SenteraWeb är vår HVAC-molnplattform som erbjuder fjärrkontroll via en vanlig webbläsare. Anslutna enheter kan skicka larmmeddelanden när de uppmätta temperaturerna överskrider deras intervall eller när fel uppstår. Golv- och taktemperaturer kan loggas och visualiseras i ett diagram. Loggade data kan exporteras. En eller flera användare kan ha åtkomst till den eller de anslutna enheterna. Användare kan bara se värdena, konfiguratorer kan se och justera värden för Modbus Holding registren. Via dag-veckoschemaläggaren kan olika ventilationsregimer skapas.
Steglös styrning för takfläktar
Denna fläkthastighetsregulator reglerar hastigheten på takfläktar genom att minska motorspänningen. Spänningen reduceras via fasvinkelstyrning (TRIAC-teknik). Denna varvtalsregulator är därför endast lämplig för spänningsstyrbara motorer. Om du inte är säker på om din motor är spänningsstyrbar är det bäst att kontakta motortillverkaren. Regulatorn fungerar helt tyst. Fläkthastigheten kan regleras med vredet på frontpanelen. Beroende på motortyp kan ett surrande motorljud uppstå vid låg hastighet.
Modbus RTU kommunikation
Alla enheter utbyter information via Modbus RTU-kommunikation. Digitala temperaturgivare är mer exakta än passiva temperaturgivare. Med passiva temperaturgivare påverkas det uppmätta värdet av kabelns elektriska resistans. Detta är inte fallet med digitala sensorer. Digitala temperaturgivare skickar de uppmätta värdena via Modbus RTU-kommunikation. Modbus-kommunikation är mer stabil och tillförlitlig än en 0-10 Volt-signal och den ger möjlighet att använda längre kablar. All information från de anslutna enheterna är tillgänglig, inte bara de uppmätta värdena. Om ett problem uppstår i en av sensorerna kan en detaljerad larmavisering skickas.
Varm luft stiger. I rum med högt i tak byggs luft upp i lager med olika temperaturer. När varm luft dröjer sig kvar strax under taket och den kalla luften huvudsakligen finns i botten av rummet skapar detta en obehaglig känsla. Det ger också höga uppvärmningskostnader, särskilt i fallet med mindre välisolerade byggnader.
Destratifiering är processen att blanda dessa luftlager. Destratifieringsfläktar eller takfläktar kan lösa detta genom att blanda luftlagren med olika temperaturer. Genom att blanda luften balanseras temperaturen under tak och i golvnivå. Detta skapar en behagligare känsla och kräver mindre uppvärmning. Förutom betydande energibesparingar skapas ett bättre inomhusklimat. Takfläktens hastighet regleras utifrån skillnaden mellan tak- och golvtemperatur. Ju högre skillnaden är mellan de båda temperaturerna, desto högre blir fläkthastigheten. Deltatemperaturen, lägsta och maximala fläkthastighet och alla andra inställningar kan justeras via Modbus Holding registren. Vanligtvis används denna lösning i stora hallar som lager eller tillverkningsanläggningar.
SenteraWeb HVAC molnplattform
Denna lösning har ingen inbyggd internet-gateway. Den behöver en extern gateway, typ SIG-M-2, för att ansluta styrenheten till SenteraWeb via en LAN-ethernetkabel eller via det lokala Wi-Fi-nätverket. SenteraWeb är vår HVAC-molnplattform som erbjuder fjärrkontroll via en vanlig webbläsare. Anslutna enheter kan skicka larmmeddelanden när de uppmätta temperaturerna överskrider deras intervall eller när fel uppstår. Golv- och taktemperaturer kan loggas och visualiseras i ett diagram. Loggade data kan exporteras. En eller flera användare kan ha åtkomst till den eller de anslutna enheterna. Användare kan bara se värdena, konfiguratorer kan se och justera värden för Modbus Holding registren. Via dag-veckoschemaläggaren kan olika ventilationsregimer skapas.
Steglös styrning för takfläktar
Denna fläkthastighetsregulator reglerar hastigheten på takfläktar genom att minska motorspänningen. Spänningen reduceras via fasvinkelstyrning (TRIAC-teknik). Denna varvtalsregulator är därför endast lämplig för spänningsstyrbara motorer. Om du inte är säker på om din motor är spänningsstyrbar är det bäst att kontakta motortillverkaren. Regulatorn fungerar helt tyst. Fläkthastigheten kan regleras med vredet på frontpanelen. Beroende på motortyp kan ett surrande motorljud uppstå vid låg hastighet.
Modbus RTU kommunikation
Alla enheter utbyter information via Modbus RTU-kommunikation. Digitala temperaturgivare är mer exakta än passiva temperaturgivare. Med passiva temperaturgivare påverkas det uppmätta värdet av kabelns elektriska resistans. Detta är inte fallet med digitala sensorer. Digitala temperaturgivare skickar de uppmätta värdena via Modbus RTU-kommunikation. Modbus-kommunikation är mer stabil och tillförlitlig än en 0-10 Volt-signal och den ger möjlighet att använda längre kablar. All information från de anslutna enheterna är tillgänglig, inte bara de uppmätta värdena. Om ett problem uppstår i en av sensorerna kan en detaljerad larmavisering skickas.
