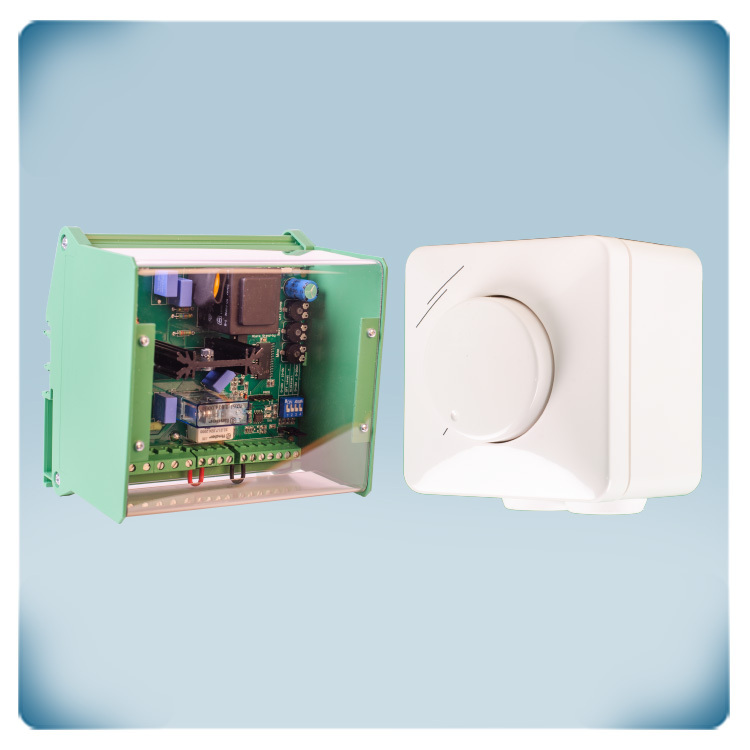

AC-motor 10 A | Fjärrstyrd varvtalsreglering | TK övervakning | LED

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod MV6LT0---001

Nuvarande lager 8 U.

Fabrikens ledtid 4 Vecka(or)

Lösningsbeskrivning

Variabel hastighetsreglering för AC-fläktar med enfasmotor försedd med termiska kontakter. Den maximala motorströmmen är 10 A. Fläkthastighetsregulatorn och potentiometern kräver 230 V matningsspänning. Motorhastigheten kan ställas in via den externa potentiometern (motorn stannar vid nolläge). Lysdioden på potentiometern tänds när motorn är aktiv. Fläkthastighetsregulatorn kan installeras på en DIN-skena. Vid överhettning av motorn kommer TK-övervakningsfunktionen att stänga av den för att förhindra motorskador. Kabellängden mellan potentiometern och fläkthastighetsregulatorn måste begränsas för att undvika störningar av 0-10 V-signalen.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

MVSS1100CDM

1 U.

En elektronisk varvtalsregulator med analog ingång som styr enfas växelströmsmotorer med en maximal ström på 10 A. Tyristorn behöver 230 VAC matningsspänning. Ett fjärrstart/-stopp-kommando kan genereras via den digitala ingången. Regulatorn är avsedd för DIN-skenmontering och erbjuder skydd mot motoröverhettning.

LTV-1-010-NA

1 U.

0-10 V potentiometer för EC-fläkthastighetsreglering. Den kan också styra AC-fläkthastighetsregulatorer, spjällställdon ellerandra enheter med 0 - 10 V analog ingång. Matningsspänningen är 230 VAC. Den variabla utsignalen (0-10 V) ställs in via vridknappen. I avstängd position är utsignalen 0 VDC. Potentiometerns stänksäkra kapsling möjliggör infälld (IP44) samt utanpåliggande montering (IP54). Den gröna LED-indikatorn är aktiverad när utgångsvärdet är högre än 0 V.
