3-fas 230 V motor 10,5 A | 3-stegs fjärrstyrd hastighetsreglering

Ingen har kommenterat denna produkt ännu, var först (se nedan), vi uppskattar din åsikt!

Artikelkod F1CSM3---001

Nuvarande lager 6 U.

Fabrikens ledtid 2 Vecka(or)

Lösningsbeskrivning

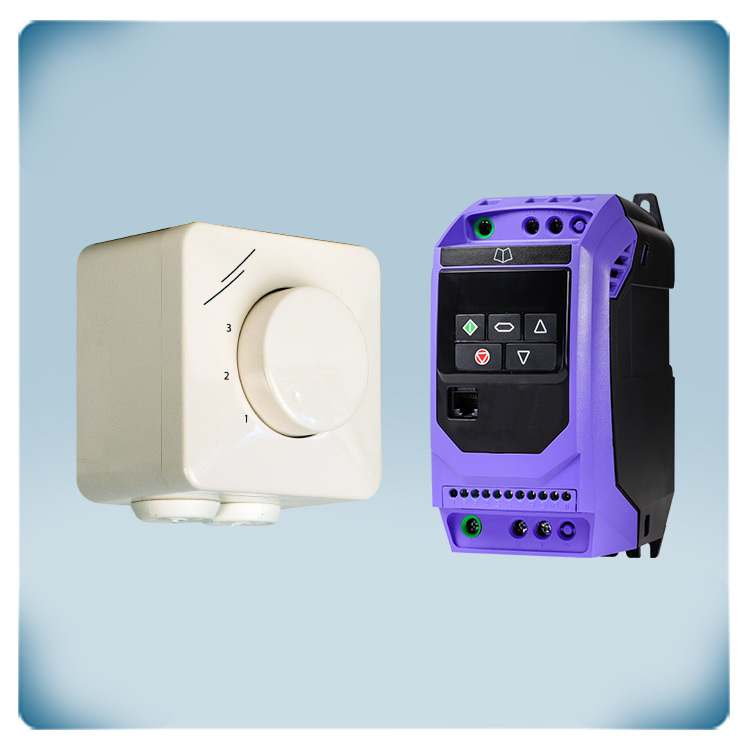

Fjärrstyrd 3-stegs hastighetsreglering för trefas 230 V motorer utrustad med termokontakter. Den maximala motorströmmen är 10,5 A. Fläkthastigheten kan väljas via brytaren i 3 steg. Brytaren styr frekvensomriktaren via en 0-10 V signal i 3 steg. Positioner 1 och 2 kan justeras via trimmers. Position 3 är alltid 10 V eller full fart. Matningsspänningen är 230 VAC (1-fas). Motorn inaktiveras i det fall att motoröverhettning detekteras.

Dokument

Schematisk översikt

Komponenter i denna lösning

Artikelkod

Kvantitet

Beskrivning

FI-E13105E2

1 U.

En frekvensomvandlare som styr trefasmotorer via Pulsbreddsmodulering (IGBT-teknik). Denna frekvensomformare kan styra fläktar eller pumpar i HVAC-tillämpningar. Kapslingen (IP20) möjliggör installation i ett kallt, torrt och slutet utrymme, helst i ett elskåp. Matningsspänningen är 1-fas 200-240VAC. Optimerad för trefasmotorer: 230VAC / 10,5A / 2,2kW. IE3, IE4, permanentmagnet-, borstlösa likströms- och synkrona reluktansmotorer kan styras. Det integrerade EMC-filtret är klass C1. Tillverkarens kod: ODE-3-220105-1F42

SMT-D-3P-AL

1 U.

3-stegs reglage för EC-fläktar eller spjällställdon. Det kan även fjärrstyra AC-fläkthastighetsregulatorer eller frekvensomriktare. Matningsspänningen är 10 VDC. Utsignalen är uppdelad i tre steg. Utsignalen för positionerna 1 och 2 kan justeras i området mellan 1 – 10 VDC via interna trimmers. Utsignalen för position 3 är alltid lika med den tillförda spänningen: 10 VDC. Det finns inget AV-läge. Den stänksäkra kapslingen möjliggör infälld (IP44) eller utanpåliggande montering (IP54).
