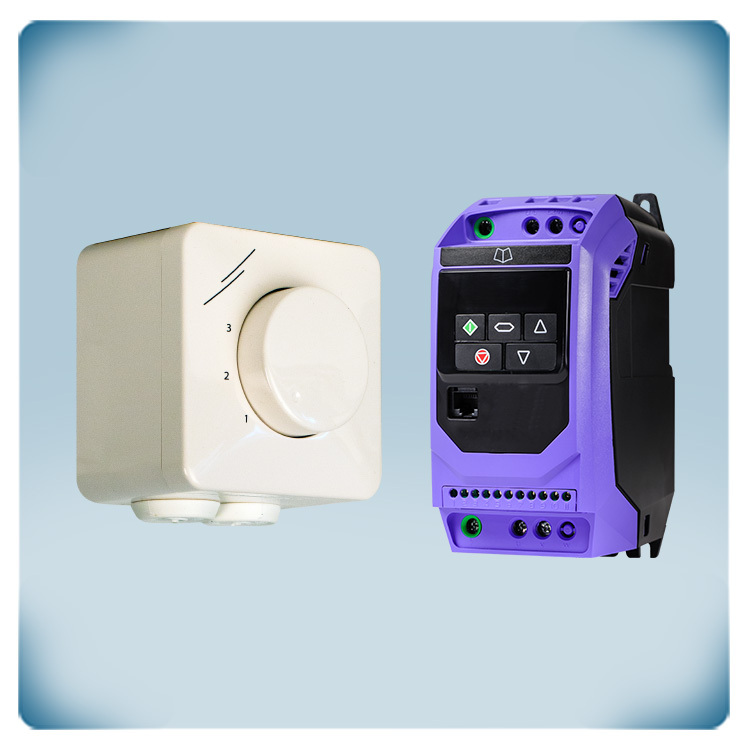

Esta solución posibilita el control manual de motores trifásicos 230 VAC a través del interruptor SMT-D-3P-AL.
Descripción esquemática
FI-E13105E2
1 U.
Este variador o convertidor de frecuencia controla motores trifásicos a través del método de modulación por ancho de pulsos - PWM, usando transistores bipolares de puerta aislada - IGBT. Este dispositivo puede controlar ventiladores o bombas. Su grado de protección IP20 exige una instalación en cuadros eléctricos. La tensión de entrada es monofásica 200-240 VAC. Se usa para motores trifásicos: 230 VAC / 10,5 A / 2,2 kW. El filtro contra interferencia electromagnética integrado - EMC interno es de clase 1. Código de fabricante: ODE-3-220105-1F42
SMT-D-3P-AL
Este es interruptor para control directo de ventiladores EC con 3 posiciones. Este dispositivo divide la señal de control 0-10 VDC en tres escalones. Dos de ellos, la posición 1 y 2 se pueden ajustar a través de trimmers internos. Posición 3 es siempre Us. Tensión de alimentación - Us: 10 VDC. No tiene posición de apagado - OFF.
