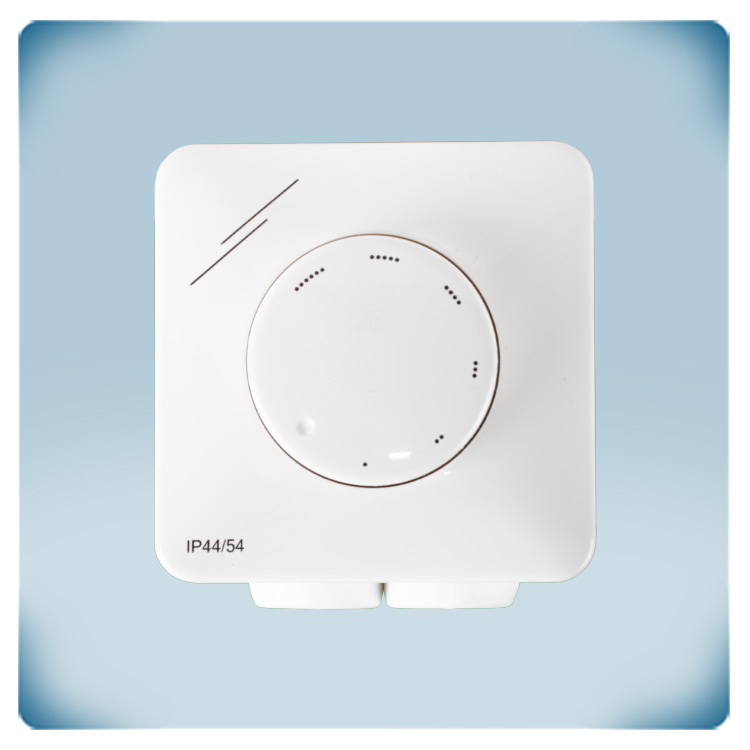

Varvtalsregulator för fläkt 4,0 A | Från lågt till högt
Produktbeskrivning
Denna varvtalsregulator är avsedd för spänningsstyrbara enfasmotorer med en maxström på 4 A. Den reglerar fläkthastigheten från låg till hög nivå och gör det möjligt att ställa in minimihastigheten via en intern trimmer.
För precis reglering av motorspänning och varvtal använder enheten fasvinkelstyrning med TRIAC-teknik.
Med kapslingsklass IP44 för infällt montage och IP54 för utanpåliggande montage erbjuder regulatorn flexibla installationsalternativ med olika skyddsnivåer.
Ytterligare specifikationer och beskrivning
Vilka är fördelarna med varvtalsreglering av fläktar och hur hjälper MTYN0 till?
I hemmiljö är en enkel och kostnadseffektiv styrning alltid att föredra. Dessutom spelar utseendet roll i hemmet! MTYN0-serien har en enkel design som passar alla inredningsstilar.
Att reglera fläkthastigheten med MTYN0 är lika enkelt som att tända och släcka lamporna hemma. Med hjälp av vridreglaget kan fläkthastigheten ställas in från lägsta till högsta nivå genom att helt enkelt vrida det medurs.
MTYN0 är en robust och tillförlitlig styrenhet som sänker fläktens ljudnivå och förlänger livslängden på den anslutna motorn. Du får en enkel manuell styrning, hög driftsäkerhet och god effektivitet.
Hur kan läget ”OFF” hanteras för kontinuerlig drift?
Trots att den är en förenklad lösning för fläkthastighetskontroll har MTYN0 ett OFF-läge - om du vrider vredet moturs stoppas motorn. Vid behov kan OFF-läget avaktiveras. I detta fall kan motorn gå när strömförsörjningen är tillgänglig, dvs när enheten är ansluten till elnätet. Som standard ansluts matningsspänningen till MTYN0 via plintarna ↑ och N. För att inaktivera OFF-läget måste du ansluta matningsspänningen via de plintar som är avsedda för den oreglerade utgången, nämligen ↓ och N.
I hemmiljö är en enkel och kostnadseffektiv styrning alltid att föredra. Dessutom spelar utseendet roll i hemmet! MTYN0-serien har en enkel design som passar alla inredningsstilar.
Att reglera fläkthastigheten med MTYN0 är lika enkelt som att tända och släcka lamporna hemma. Med hjälp av vridreglaget kan fläkthastigheten ställas in från lägsta till högsta nivå genom att helt enkelt vrida det medurs.
MTYN0 är en robust och tillförlitlig styrenhet som sänker fläktens ljudnivå och förlänger livslängden på den anslutna motorn. Du får en enkel manuell styrning, hög driftsäkerhet och god effektivitet.
Hur kan läget ”OFF” hanteras för kontinuerlig drift?
Trots att den är en förenklad lösning för fläkthastighetskontroll har MTYN0 ett OFF-läge - om du vrider vredet moturs stoppas motorn. Vid behov kan OFF-läget avaktiveras. I detta fall kan motorn gå när strömförsörjningen är tillgänglig, dvs när enheten är ansluten till elnätet. Som standard ansluts matningsspänningen till MTYN0 via plintarna ↑ och N. För att inaktivera OFF-läget måste du ansluta matningsspänningen via de plintar som är avsedda för den oreglerade utgången, nämligen ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
MTYN0 har en oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas så eftersom den antingen är PÅ (230 V) eller AV (0 V). Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter – såsom spjäll, reläer, driftindikatorer osv. – som kan fungera utan reglering av inspänningen. Med andra ord reglerar MTYN0 fläkten via den så kallade ”reglerade utgången” genom spänningsstyrning, samtidigt som det finns möjlighet att styra ytterligare en enhet. I det senare fallet är spänningen dock ”oreglerad”, det vill säga antingen 0 V eller 230 V.
Om matningsspänningen ansluts till MTYN0 på standardvis och enligt anvisningarna i dokumentationen, kommer styrenhetens oreglerade utgång att vara aktiv när motorn är aktiverad. Detta innebär att när fläkten stannar, inaktiveras den anslutna externa enheten – spjället stängs eller driftindikatorn släcks. Medan fläkten är i drift förblir spjället öppet och indikatorlampan lyser. Maxströmmen är 2 A.
Om matningsspänningen ansluts till MTYN0 på standardvis och enligt anvisningarna i dokumentationen, kommer styrenhetens oreglerade utgång att vara aktiv när motorn är aktiverad. Detta innebär att när fläkten stannar, inaktiveras den anslutna externa enheten – spjället stängs eller driftindikatorn släcks. Medan fläkten är i drift förblir spjället öppet och indikatorlampan lyser. Maxströmmen är 2 A.
Hur optimerar MTYN0 fläktprestanda och effektivitet med TRIAC-teknik?
MTYN0 är utrustad med en intern trimmer för justering av fläktens minimivarvtal. Motorn kan avge något mer ljud vid lägre varvtal (på grund av att motorspänningens vågform inte är helt sinusformad). Motorspänningens miniminivå kan justeras för att förhindra att motorn stannar vid lågt varvtal och för att optimera fläkthastigheten för ditt ventilationssystem. Därför har styrenheten denna interna trimmer för minimivarvtal. Den kan ställas in inom intervallet 20–70 % av matningsspänningen.
MTYN0 är utrustad med en intern trimmer för justering av fläktens minimivarvtal. Motorn kan avge något mer ljud vid lägre varvtal (på grund av att motorspänningens vågform inte är helt sinusformad). Motorspänningens miniminivå kan justeras för att förhindra att motorn stannar vid lågt varvtal och för att optimera fläkthastigheten för ditt ventilationssystem. Därför har styrenheten denna interna trimmer för minimivarvtal. Den kan ställas in inom intervallet 20–70 % av matningsspänningen.
AnvändaSerien är avsedd för växelströmsfläktar (AC-fläktar), och regleringen sker genom sänkning av motorspänningen. AC-fläktar drivs med växelström och omvandlar denna till mekanisk effekt. Detta innebär att serien endast lämpar sig för spänningsreglerbara motorer. Det går att ansluta flera motorer till styrenheten så länge strömgränsen inte överskrids. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.
Vilka motortyper är kompatibla och kan flera motorer anslutas?
Denna styrenhet använder TRIAC-teknik (fasvinkelstyrning) för att reglera motorspänningen och styra fläkthastigheten. TRIAC-tekniken klipper av delar av den inkommande spänningen för att sänka den totala motorspänningen. Tack vare denna teknik arbetar fläkten utan störande brummande eller surrande ljud, vilket är avgörande i bostadsmiljöer. Lägre fläkthastighet förbrukar betydligt mindre energi än drift vid maxvarvtal och kan ofta tillämpas, exempelvis när utrymmet är tomt eller har låg beläggning.

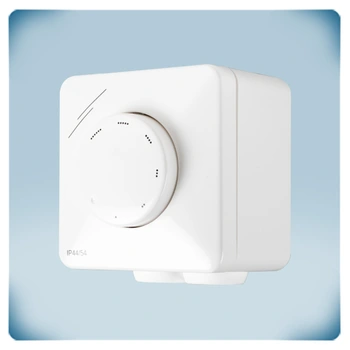

Vilka egenskaper har höljet vad gäller design, hållbarhet och montering?
Höljet till MTYN0 är tillverkat av slitstark, vit ASA-plast. Materialet är UV-beständigt och ger IP54-skydd mot damm, vattenstänk och stötar. Det kan rengöras med endast en fuktig trasa.
