Datablad

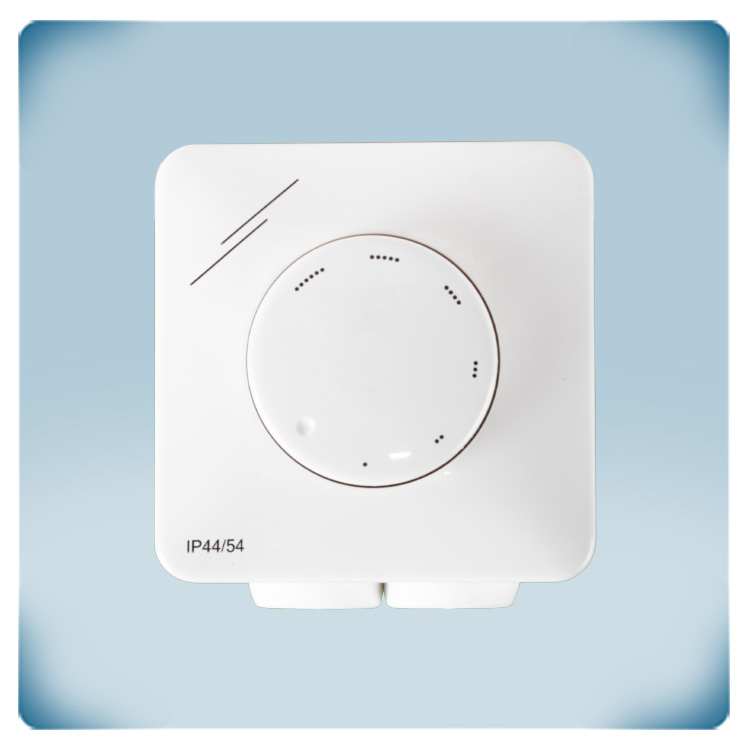

Varvtalsregulator för fläkt 2,5 A | Från lågt till högt
Produktbeskrivning
Denna varvtalsregulator är avsedd för enfasmotorer med en maxström på 2,5 A, vilket gör den lämplig för en rad olika fläktar, däribland takfläktar, badrumsfläktar och frånluftsfläktar.
Den reglerar fläkthastigheten från låg till hög nivå med hjälp av TRIAC-teknik och fasvinkelstyrning för att justera motorspänning och varvtal. Minimiavrtalet kan även ställas in via en intern justerskruv.
Enheten har en oreglerad utgång för 230 V AC, och höljet medger både infällt montage (IP44) och utanpåliggande montage (IP54).
Ytterligare specifikationer och beskrivning
Vilka är fördelarna med varvtalsreglering av fläktar och hur hjälper MTYN0 till?
Att kunna reglera fläkthastigheten medför flera fördelar: man kan styra ljudnivån, sänka energikostnaderna genom lägre varvtal och dessutom förlänga fläktens livslängd. I hemmiljö är en enkel och kostnadseffektiv styrning ofta det bästa valet. Det är här Senteras MTYN0-serie kommer väl till pass. Att reglera fläkthastigheten är lika enkelt som att tända och släcka lamporna hemma; med hjälp av vridreglaget justeras hastigheten från lägsta till högsta nivå genom att helt enkelt vrida vredet medurs.
Hur kan läget ”OFF” hanteras för kontinuerlig drift?
Trots att MTYN0 är en förenklad lösning för varvtalsreglering har den ett avstängningsläge (OFF); om vredet vrids moturs stannar motorn. Vid behov kan avstängningsläget inaktiveras. I så fall kan motorn gå så länge strömförsörjning finns, det vill säga när enheten är ansluten till elnätet. Som standard ansluts matningsspänningen till MTYN0 via plintarna ↑ och N. För att inaktivera avstängningsläget måste matningsspänningen anslutas via plintarna avsedda för den oreglerade utgången, nämligen ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
MTYN0 har en oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas så eftersom den antingen är PÅ (230 V) eller AV (0 V). Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter – såsom spjäll, reläer, driftindikatorer osv. – som kan fungera utan reglering av inspänningen. Med andra ord reglerar MTYN0 fläkten via den så kallade ”reglerade utgången” genom spänningsstyrning, men erbjuder även möjlighet att styra ytterligare en enhet med ”oreglerad” spänning, det vill säga antingen 0 V eller 230 V.
Om matningsspänningen ansluts till MTYN0 enligt standard och anvisningarna i dokumentationen, kommer styrenhetens oreglerade utgång att vara aktiv när motorn är aktiverad. Detta innebär att när fläkten stannar, avaktiveras den anslutna externa enheten – spjället stängs eller driftindikatorn slocknar. När fläkten är i drift förblir spjället öppet och indikatorlampan lyser. Maxströmmen är 2 A.
Hur kan läget ”OFF” hanteras för kontinuerlig drift?
Trots att MTYN0 är en förenklad lösning för varvtalsreglering har den ett avstängningsläge (OFF); om vredet vrids moturs stannar motorn. Vid behov kan avstängningsläget inaktiveras. I så fall kan motorn gå så länge strömförsörjning finns, det vill säga när enheten är ansluten till elnätet. Som standard ansluts matningsspänningen till MTYN0 via plintarna ↑ och N. För att inaktivera avstängningsläget måste matningsspänningen anslutas via plintarna avsedda för den oreglerade utgången, nämligen ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
MTYN0 har en oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas så eftersom den antingen är PÅ (230 V) eller AV (0 V). Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter – såsom spjäll, reläer, driftindikatorer osv. – som kan fungera utan reglering av inspänningen. Med andra ord reglerar MTYN0 fläkten via den så kallade ”reglerade utgången” genom spänningsstyrning, men erbjuder även möjlighet att styra ytterligare en enhet med ”oreglerad” spänning, det vill säga antingen 0 V eller 230 V.
Om matningsspänningen ansluts till MTYN0 enligt standard och anvisningarna i dokumentationen, kommer styrenhetens oreglerade utgång att vara aktiv när motorn är aktiverad. Detta innebär att när fläkten stannar, avaktiveras den anslutna externa enheten – spjället stängs eller driftindikatorn slocknar. När fläkten är i drift förblir spjället öppet och indikatorlampan lyser. Maxströmmen är 2 A.
Hur optimerar MTYN0 fläktprestanda och effektivitet med TRIAC-teknik?
MTYN0 är utrustad med en intern trimmer för justering av fläktens minimivarvtal. Styrenheten använder TRIAC-teknik (fasvinkelstyrning) för att reglera motorspänningen och därmed fläkthastigheten. TRIAC-tekniken klipper av delar av den inkommande spänningen för att sänka den totala motorspänningen. Tack vare denna teknik driver styrenheten motorn utan störande brummande eller surrande ljud, vilket är avgörande i bostadsmiljöer.
Beroende på motortypen kan dock visst extra ljud uppstå vid lägre varvtal (på grund av att motorspänningens vågform avviker från en perfekt sinusvåg). Minimispänningen kan justeras för att förhindra att motorn stannar vid låga varvtal och för att optimera fläkthastigheten för ventilationssystemet. Därför är styrenheten försedd med en intern trimmer för minimivarvtalet. Denna kan ställas in inom intervallet 20–70 % av matningsspänningen.
Vid sänkt fläkthastighet förbrukas betydligt mindre energi än vid drift på maxvarvtal, vilket ofta är lämpligt när lokalen står tom eller har låg beläggning.
Vilka motortyper är kompatibla och kan flera motorer anslutas?
Serien är avsedd för växelströmsfläktar (AC-fläktar), och regleringen sker genom sänkning av motorspänningen. AC-fläktar drivs med växelström och omvandlar denna till mekanisk effekt. Detta innebär att serien endast lämpar sig för spänningsreglerbara motorer. Det går att ansluta flera motorer till styrenheten så länge strömgränsen inte överskrids. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.

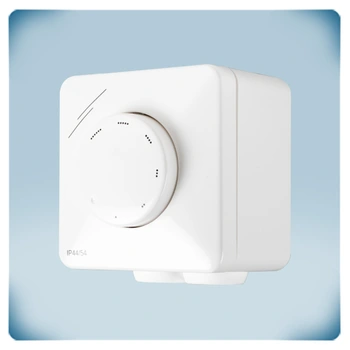

Vilka egenskaper har höljet vad gäller design, hållbarhet och montering?
Höljet till MTYN0 är tillverkat av högkvalitativ, vit ASA-plast. Materialet är UV-beständigt och ger skydd mot damm, vatten och stötar. MTYN0 kan i princip monteras på eller i vilken typ av vägg som helst. Vid infälld montering passar enheten perfekt i en europeisk standarddosa. Kapslingsklassen är IP44 för infälld montering och IP54 för utanpåliggande montering. Dessutom har den en stilren och enkel design som passar i alla typer av inredning. Den är mycket enkel att rengöra med bara en fuktig trasa.
