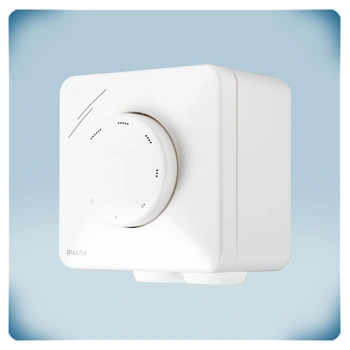

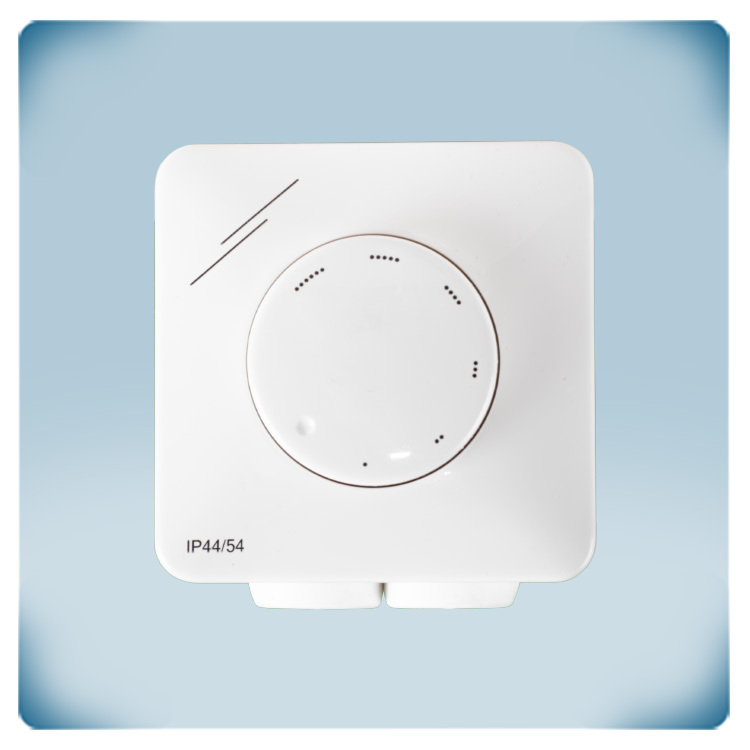

Varvtalsregulator för fläkt 1,5 A | Från lågt till högt
Produktbeskrivning
Denna varvtalsregulator är avsedd för enfasiga, spänningsstyrbara motorer med en strömstyrka på upp till 1,5 A. Den reglerar fläkthastigheten från låg till hög nivå genom fasvinkelstyrning med TRIAC-teknik för att variera motorspänningen.
Minimihastigheten kan justeras via en intern trimmer. Regulatorn har även en oreglerad 230 VAC-utgång för ytterligare funktionalitet.
Med kapslingsklass IP44 för infällt montage och IP54 för utanpåliggande montage erbjuder regulatorn flexibla installationsalternativ med olika skyddsnivåer.
Ytterligare specifikationer och beskrivning
Vilka är fördelarna med varvtalsreglering av fläktar och hur hjälper MTYN0 till?
Fan speed control has a range of advantages: running a fan slower reduces the noise it emits, running a fan slower can reduce the power it consumes, running a fan slower increases its reliability and service life.
If you are looking for simplified fan speed regulation, the MTYN0 is what you need! Via its rotary knob, the fan speed can be set from low to high by turning it clockwise. Varvtalsreglering av fläktar medför en rad fördelar: ett lägre varvtal minskar ljudnivån och energiförbrukningen samt ökar fläktens driftsäkerhet och livslängd. Om du söker en enkel lösning för varvtalsreglering är MTYN0 rätt val. Fläkthastigheten justeras enkelt från låg till hög genom att vrida reglaget medurs.
Hur kan läget ”OFF” hanteras för kontinuerlig drift?
Trots att MTYN0-serien är en förenklad lösning för varvtalsreglering av fläktar har den ett avstängningsläge (OFF); om vredet vrids moturs stannar motorn. Vid behov kan avstängningsläget inaktiveras. I så fall går motorn så länge strömförsörjning finns. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att inaktivera avstängningsläget måste matningsspänningen anslutas via plintarna för oreglerad utgång, det vill säga ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
Enheten har en extra oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas så eftersom den antingen är PÅ (230 V) eller AV (0 V).
Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter såsom spjäll, reläer, driftindikatorer osv. Om matningsspänningen ansluts enligt standard och gällande dokumentation, kommer styrenhetens oreglerade utgång att vara aktiv när motorn är aktiverad. Detta innebär att när fläkten stannar, avaktiveras den anslutna externa enheten – spjället stängs eller driftindikatorn slocknar. Medan fläkten är igång förblir spjället öppet och indikatorlampan lyser. Maxströmmen är 2 A.
Hur optimerar MTYN0 fläktprestanda och effektivitet med TRIAC-teknik?
Dessutom är MTYN0 utrustad med en intern justerskruv (märkt MIN) för inställning av fläktens minimivarvtal. Styrenheten använder TRIAC-teknik (fasvinkelstyrning) för att reglera motorspänningen och därmed fläkthastigheten. TRIAC-tekniken klipper av delar av den inkommande spänningen för att sänka den totala motorspänningen. Tack vare denna teknik arbetar varvtalsregulatorn utan störande brummande eller surrande ljud.
Beroende på motortypen kan dock visst motorljud förekomma vid lägre varvtal (på grund av att motorspänningens vågform avviker något från en perfekt sinusvåg). Minimispänningen kan justeras för att förhindra att motorn stannar vid lågt varvtal och för att optimera fläkthastigheten för ventilationssystemet. Det är därför styrenheten är försedd med den interna justerskruven för minimivarvtal. Lägre fläkthastighet innebär betydligt lägre energiförbrukning jämfört med drift på maxvarvtal, vilket ofta kan utnyttjas – exempelvis när lokalen är tom eller har låg beläggning.
Vilka motortyper är kompatibla och kan flera motorer anslutas?
Fan speed control has a range of advantages: running a fan slower reduces the noise it emits, running a fan slower can reduce the power it consumes, running a fan slower increases its reliability and service life.
If you are looking for simplified fan speed regulation, the MTYN0 is what you need! Via its rotary knob, the fan speed can be set from low to high by turning it clockwise. Varvtalsreglering av fläktar medför en rad fördelar: ett lägre varvtal minskar ljudnivån och energiförbrukningen samt ökar fläktens driftsäkerhet och livslängd. Om du söker en enkel lösning för varvtalsreglering är MTYN0 rätt val. Fläkthastigheten justeras enkelt från låg till hög genom att vrida reglaget medurs.
Hur kan läget ”OFF” hanteras för kontinuerlig drift?
Trots att MTYN0-serien är en förenklad lösning för varvtalsreglering av fläktar har den ett avstängningsläge (OFF); om vredet vrids moturs stannar motorn. Vid behov kan avstängningsläget inaktiveras. I så fall går motorn så länge strömförsörjning finns. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att inaktivera avstängningsläget måste matningsspänningen anslutas via plintarna för oreglerad utgång, det vill säga ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
Enheten har en extra oreglerad utgång som är aktiv när motorn är aktiverad. Den kallas så eftersom den antingen är PÅ (230 V) eller AV (0 V).
Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter såsom spjäll, reläer, driftindikatorer osv. Om matningsspänningen ansluts enligt standard och gällande dokumentation, kommer styrenhetens oreglerade utgång att vara aktiv när motorn är aktiverad. Detta innebär att när fläkten stannar, avaktiveras den anslutna externa enheten – spjället stängs eller driftindikatorn slocknar. Medan fläkten är igång förblir spjället öppet och indikatorlampan lyser. Maxströmmen är 2 A.
Hur optimerar MTYN0 fläktprestanda och effektivitet med TRIAC-teknik?
Dessutom är MTYN0 utrustad med en intern justerskruv (märkt MIN) för inställning av fläktens minimivarvtal. Styrenheten använder TRIAC-teknik (fasvinkelstyrning) för att reglera motorspänningen och därmed fläkthastigheten. TRIAC-tekniken klipper av delar av den inkommande spänningen för att sänka den totala motorspänningen. Tack vare denna teknik arbetar varvtalsregulatorn utan störande brummande eller surrande ljud.
Beroende på motortypen kan dock visst motorljud förekomma vid lägre varvtal (på grund av att motorspänningens vågform avviker något från en perfekt sinusvåg). Minimispänningen kan justeras för att förhindra att motorn stannar vid lågt varvtal och för att optimera fläkthastigheten för ventilationssystemet. Det är därför styrenheten är försedd med den interna justerskruven för minimivarvtal. Lägre fläkthastighet innebär betydligt lägre energiförbrukning jämfört med drift på maxvarvtal, vilket ofta kan utnyttjas – exempelvis när lokalen är tom eller har låg beläggning.
Vilka motortyper är kompatibla och kan flera motorer anslutas?
Serien styr växelströmsmotorer genom att sänka motorspänningen. Växelströmsfläktar drivs med växelström och omvandlar denna till mekanisk effekt. Motorspänningen sänks med hjälp av fasvinkelstyrning. Serien är endast lämplig för spänningsstyrbara motorer. Dessutom kan flera motorer anslutas till styrenheten, förutsatt att strömgränsen inte överskrids. Om du är osäker på vilken typ av motor du har rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.
Vilka egenskaper har höljet vad gäller design, hållbarhet och montering?
Höljet till MTYN0 är tillverkat av högkvalitativ, vit ASA-plast. Materialet är UV-beständigt och skyddar elektroniken mot stötar, vattenstänk och smuts. Framför allt kan MTYN0 monteras på eller i alla typer av väggar – massiva väggar, gipsväggar eller träpaneler. Vid infälld montering passar enheten perfekt i en europeisk standarddosa. Kapslingsklassen är IP44 för infälld montering och IP54 för utanpåliggande montering. Enheten är dessutom mycket enkel att rengöra med bara en fuktig trasa.
Höljet till MTYN0 är tillverkat av högkvalitativ, vit ASA-plast. Materialet är UV-beständigt och skyddar elektroniken mot stötar, vattenstänk och smuts. Framför allt kan MTYN0 monteras på eller i alla typer av väggar – massiva väggar, gipsväggar eller träpaneler. Vid infälld montering passar enheten perfekt i en europeisk standarddosa. Kapslingsklassen är IP44 för infälld montering och IP54 för utanpåliggande montering. Enheten är dessutom mycket enkel att rengöra med bara en fuktig trasa.
