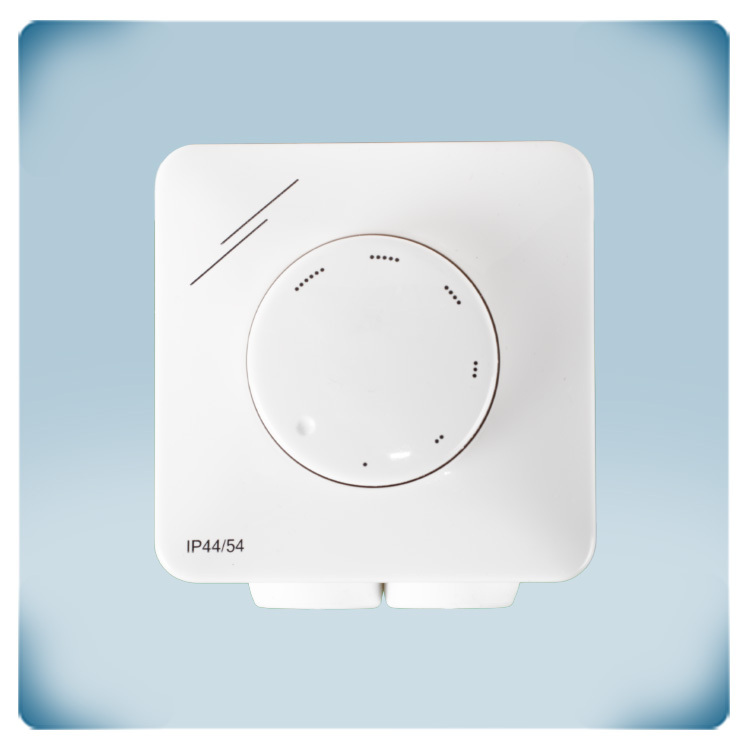

Varvtalsregulator för fläkt 0,5 A | Från lågt till högt
Produktbeskrivning
Denna varvtalsregulator är avsedd för enfasiga, spänningsstyrbara motorer med en maxström på 0,5 A. Den reglerar fläkthastigheten exakt från lågt till högt varvtal med hjälp av TRIAC-teknik och fasvinkelstyrning för spänningsreglering. Regulatorn har även en oreglerad 230 VAC-utgång för ytterligare funktionalitet.
Ytterligare specifikationer och beskrivning
Varför är kontrollerad ventilation viktig och hur hjälper MTYN0 till?
Ventilation innebär ett utbyte mellan inomhus- och utomhusluft. Utan tillfredsställande ventilation stängs skadliga ämnen – såsom kolmonoxid, överskott av koldioxid och fukt – inne i byggnaden, vilket kan vara skadligt för både byggnaden och de som vistas i den. Till skillnad från naturlig ventilation (dvs. okontrollerat luftflöde genom fönster, dörrar eller otätheter i bostaden) ger ett ventilationssystem en kontrollerad och jämn ventilation i hela byggnaden. Systemet använder en eller flera fläktar och kanalsystem för att föra ut förbrukad luft och/eller tillföra frisk luft till huset. För att optimera tillförseln av frisk luft och sänka kostnaderna behöver den mekaniska ventilationen regleras.
Om du är ute efter en enkel lösning för ventilationsreglering är MTYN0 rätt produkt för dig! Med hjälp av den inbyggda potentiometern kan fläkthastigheten ställas in från lägsta till högsta nivå genom att vrida vredet medurs. Ju högre fläkthastighet, desto högre blir energiförbrukningen. Att sänka fläkthastigheten med bara 25 % ger en energibesparing på mer än 50 %. Beroende på ventilationssystemet kan även uppvärmningskostnaderna sänkas genom att optimera fläkthastigheten.
Om du är ute efter en enkel lösning för ventilationsreglering är MTYN0 rätt produkt för dig! Med hjälp av den inbyggda potentiometern kan fläkthastigheten ställas in från lägsta till högsta nivå genom att vrida vredet medurs. Ju högre fläkthastighet, desto högre blir energiförbrukningen. Att sänka fläkthastigheten med bara 25 % ger en energibesparing på mer än 50 %. Beroende på ventilationssystemet kan även uppvärmningskostnaderna sänkas genom att optimera fläkthastigheten.
Vilka nyckelfunktioner erbjuder MTYN0-serien för styrning av fläkthastighet?
Trots att MTYN0-serien är en förenklad lösning för varvtalsreglering av fläktar har den ett avstängningsläge (OFF) – om vredet vrids moturs stannar motorn. Enheten har dessutom en extra oreglerad utgång som är aktiv när motorn är igång. Den kallas så eftersom den antingen är påslagen (230 V) eller avstängd (0 V). MTYN0 är även utrustad med en intern trimmer för justering av fläktens lägsta varvtal (märkt med MIN).
Hur kan ”OFF”-läget avaktiveras för kontinuerlig drift?
Vid behov kan läget ”OFF” avaktiveras. I så fall går motorn så länge strömförsörjning finns. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att avaktivera läget ”OFF” måste matningsspänningen anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter, såsom spjäll, reläer, driftindikatorer osv. Om matningsspänningen ansluts enligt standard och gällande dokumentation, aktiveras styrenhetens oreglerade utgång när motorn aktiveras. Detta innebär att den anslutna externa enheten stängs av när fläkten stannar – spjället stängs eller driftindikatorn slocknar. Medan fläkten är igång förblir spjället öppet och indikatorlampan lyser. Eftersom utgången antingen är PÅ (230 V) eller AV (0 V) kallas den ”oreglerad”, och dess maximala strömstyrka är 2 A.
Trots att MTYN0-serien är en förenklad lösning för varvtalsreglering av fläktar har den ett avstängningsläge (OFF) – om vredet vrids moturs stannar motorn. Enheten har dessutom en extra oreglerad utgång som är aktiv när motorn är igång. Den kallas så eftersom den antingen är påslagen (230 V) eller avstängd (0 V). MTYN0 är även utrustad med en intern trimmer för justering av fläktens lägsta varvtal (märkt med MIN).
Hur kan ”OFF”-läget avaktiveras för kontinuerlig drift?
Vid behov kan läget ”OFF” avaktiveras. I så fall går motorn så länge strömförsörjning finns. Som standard ansluts matningsspänningen till enheten via plintarna ↑ och N. För att avaktivera läget ”OFF” måste matningsspänningen anslutas via plintarna för den oreglerade utgången, det vill säga ↓ och N.
Vad är syftet och funktionen hos den oreglerade utgången?
Om matningsspänningen ansluts till ↑ och N är den oreglerade utgången aktiv medan motorn är i drift. Den oreglerade utgången används för att styra externa enheter, såsom spjäll, reläer, driftindikatorer osv. Om matningsspänningen ansluts enligt standard och gällande dokumentation, aktiveras styrenhetens oreglerade utgång när motorn aktiveras. Detta innebär att den anslutna externa enheten stängs av när fläkten stannar – spjället stängs eller driftindikatorn slocknar. Medan fläkten är igång förblir spjället öppet och indikatorlampan lyser. Eftersom utgången antingen är PÅ (230 V) eller AV (0 V) kallas den ”oreglerad”, och dess maximala strömstyrka är 2 A.
Hur optimerar TRIAC-teknik fläktens prestanda och effektivitet?
Denna regulator använder TRIAC-teknik (fasvinkelkontroll) för att justera motorspänningen och styra fläkthastigheten. TRIAC avbryter delar av den inkommande spänningen för att minska den totala motorspänningen. Tack vare denna teknik arbetar fläkthastighetsregulatorn utan överdrivet surrande och surrande ljud. Beroende på motortyp kan motorn producera lite mer ljud vid lägre hastigheter (på grund av motorspänningens ofullkomliga sinusform). Den lägsta motorspänningen kan justeras för att undvika att motorn stannar vid låg hastighet och optimera fläkthastigheten för ditt ventilationssystem. Det är därför denna regulator har en intern minimihastighetsreglerare. Reducerad fläkthastighet förbrukar betydligt mindre ström än maximal drift och kan ofta användas, vanligtvis vid obemannad drift eller låg närvaro.
Vilka motortyper är kompatibla och kan flera motorer anslutas?
Serien är utformad för att styra växelströmsfläktar genom att sänka motorspänningen. Växelströmsfläktar drivs med växelström och omvandlar denna till mekanisk effekt. Dessa styrenheter sänker spänningen till motorn med hjälp av fasvinkelstyrning. De lämpar sig därför endast för spänningsstyrbara motorer. Flera motorer kan anslutas till styrenheten så länge strömgränsen inte överskrids; i så fall kommer alla motorer att köras med samma varvtal. Om du är osäker på vilken typ av motor du har, rekommenderar vi starkt att du noggrant läser den medföljande dokumentationen eller kontaktar motortillverkaren.Vilka egenskaper har höljet vad gäller design, hållbarhet och montering?
Höljet till MTYN0 är tillverkat av högkvalitativ, vit ASA-plast. Materialet är UV-beständigt och skyddar elektroniken mot inträngande damm, smuts och vattenstänk. Framför allt möjliggör konstruktionen både infälld och utanpåliggande montering, vilket gör att MTYN0 kan installeras i eller på alla typer av väggar. Kapslingsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Vid infälld montering passar monteringshålen perfekt i vanliga europeiska väggdosor. MTYN0 är mycket enkel att rengöra med endast en fuktig trasa.
