CE-deklaration

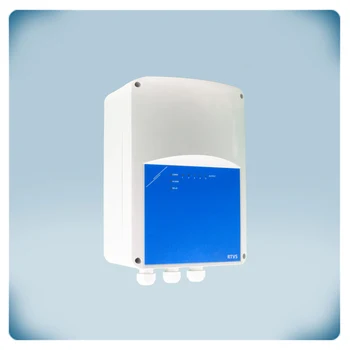

Regulator fläktvarvtal | Modbus RTU | enfasmotor | 115-230 VAC | 2,5 A
Produktbeskrivning
Regulator med Modbus RTU -kommunikation för att reglera fläktvarvtal av enfasmotorer manuellt eller behovsstyrd. Matningsspänningen ligger i intervallet 115 - 230 VAC. Den (kombinerade) maximala motorströmmen är 2,5 A. RTVS8 -serien styrs via Modbus -kommunikation. En Sentera HVAC -givare, potentiometer (SPV -serien), Modbus I/O -modul eller ett BMS -system kan användas för att justera önskad fläkthastighet.
Ytterligare specifikationer och beskrivning
Modbus RTU -kommunikation
Denna regulator kräver en Modbus RTU -styrsignal. I manuellt läge kan detta göras via ett BMS -system eller en Modbus RTU -slavenhet. Den begärda fläkthastigheten skrivs i Modbus Register 12. I automatiskt läge är en Sentera HVAC-sensor, en DADCM 0-10 V-modul eller digital potentiometer (SPV-serien) ansluten till RTVS8-regulatorn. Den anslutna enheten kan specificeras via Modbus Register 18. Fläktvarvtalet styrs via den anslutna enheten. I automatiskt läge kan fläkthastigheten alltså styras via en 0-10 V-signal eller baserat på temperatur/relativ luftfuktighet/CO2/luftkvalitet (TVOC)/CO eller via en SPV-potentiometer. Fläkthastigheten regleras genom att stegvis reglera motorspänningen. Spartransformatortekniken genererar en motorspänning med perfekt sinusform. Detta garanterar tyst motordrift. En speciell impregnerad beläggning minskar det elektriska bullret från spartransformatorerna.
Framåt eller bakåt?
Denna regulator kräver en Modbus RTU -styrsignal. I manuellt läge kan detta göras via ett BMS -system eller en Modbus RTU -slavenhet. Den begärda fläkthastigheten skrivs i Modbus Register 12. I automatiskt läge är en Sentera HVAC-sensor, en DADCM 0-10 V-modul eller digital potentiometer (SPV-serien) ansluten till RTVS8-regulatorn. Den anslutna enheten kan specificeras via Modbus Register 18. Fläktvarvtalet styrs via den anslutna enheten. I automatiskt läge kan fläkthastigheten alltså styras via en 0-10 V-signal eller baserat på temperatur/relativ luftfuktighet/CO2/luftkvalitet (TVOC)/CO eller via en SPV-potentiometer. Fläkthastigheten regleras genom att stegvis reglera motorspänningen. Spartransformatortekniken genererar en motorspänning med perfekt sinusform. Detta garanterar tyst motordrift. En speciell impregnerad beläggning minskar det elektriska bullret från spartransformatorerna.
Framåt eller bakåt?
I automatiskt läge kan framåt- eller bakåtläge väljas. Framåtläge innebär att fläkthastigheten ökar när mätvärdet ökar. I backåtläge reduceras fläkthastigheten när mätvärdet ökar.
Oreglerad utgång
Funktionen för den extra, oreglerade utgången (115 - 230 VAC - beroende på den matade spänningen) kan väljas via Modbus -register 19. Som standard indikerar den larm. Den kan också indikera motordrift eller kan aktiveras manuellt via Modbus Register 15.
Termiskt skydd mot överhettning
Varvtalsregulatorn kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). Vid överhettning av motorn kommer TK -övervakningsfunktionen att stänga av motorn för att förhindra motorskador. Om motorn inte är utrustad med TK -kontakter, inaktivera TK -övervakningsfunktionen via Modbus Register 14.
Oreglerad utgång
Funktionen för den extra, oreglerade utgången (115 - 230 VAC - beroende på den matade spänningen) kan väljas via Modbus -register 19. Som standard indikerar den larm. Den kan också indikera motordrift eller kan aktiveras manuellt via Modbus Register 15.
Termiskt skydd mot överhettning
Varvtalsregulatorn kan övervaka termiska motorkontakter (TK eller termiska kontakter mäter temperaturen i motorlindningarna). Vid överhettning av motorn kommer TK -övervakningsfunktionen att stänga av motorn för att förhindra motorskador. Om motorn inte är utrustad med TK -kontakter, inaktivera TK -övervakningsfunktionen via Modbus Register 14.
Automatisk omstart efter strömavbrott
I händelse av strömavbrott kommer denna styrenhet automatiskt att återställa sig. När strömmen återställs startar motorn automatiskt om.
Massivt hölje
Höljet är tillverkat av högkvalitativ r-ABS-plast. Detta material är exceptionellt värmebeständigt, mycket tufft och erbjuder bra skydd mot stötar. Höljet tillåter väggmontering och erbjuder ett IP54 -skydd mot inträngande av smuts, damm och fukt.
