Datablad
Passiv temperaturgivare | NTC 10 Kohm | 1 m UTP kabel
Produktbeskrivning
FLTSN-N är en passiv temperatursond med hög precision som använder en NTC-termistor (negativ temperaturkoefficient) för mätning. Den har ett NTC 10 kΩ-sensorelement vars resistans minskar när temperaturen ökar.

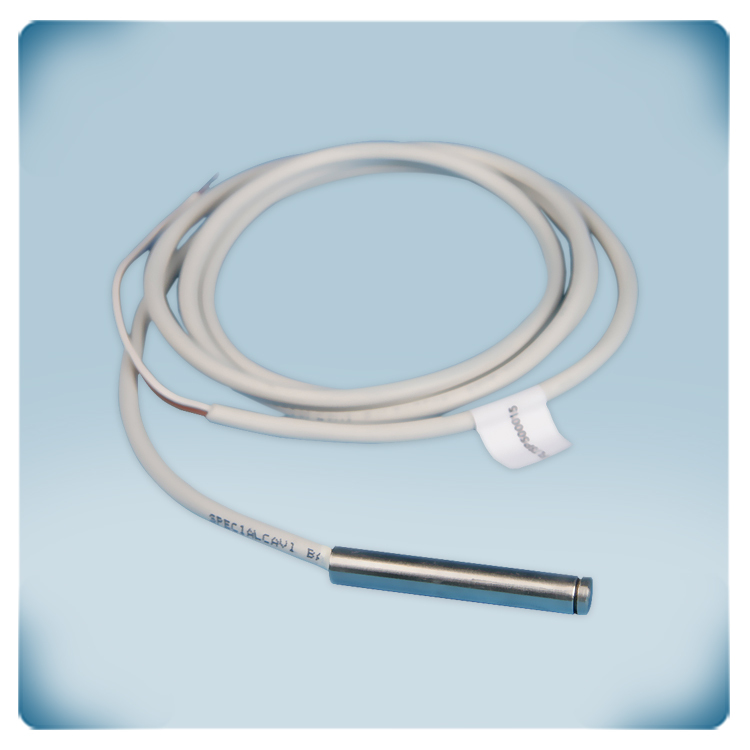

Sensorn är hartsinkapslad i ett rostfritt stålrör (53 x 8 mm), en design som säkerställer exceptionell långsiktig stabilitet och ger en snabb svarstid på mindre än 1 sekund i vätskor.
Sonden levereras med en integrerad, förlängningsbar 1 meter lång kabel. Kabeln är oskärmad, 2-polig tvinnad (2 x 0,5 mm²) och har legeringstrådar för låg värmeledningsförmåga.
Denna sond är en lämplig lösning för en mängd olika tillämpningar och fungerar tillförlitligt mellan -40 °C och 125 °C och i relativ luftfuktighet under 95 % rH (icke-kondenserande).
Ytterligare specifikationer och beskrivning
Hur fungerar denna temperatursond och vad är NTC?
Denna temperatursond mäter omgivningstemperaturen via ett sensorelement (NTC) som består av en keramisk metalloxidblandning. Detta sensorelement har en elektrisk resistans på 10 kΩ vid 25 °C. Den har en negativ temperaturkoefficient. Detta innebär att resistansen minskar när omgivningstemperaturen stiger. Alla enheter med en ingång för "passiva NTC-temperatursensorer" kan läsa av den uppmätta temperaturen.
Vad är NTC-termistorer och varför är de så viktiga i HVAC-system?
NTC-termistorprober mäter temperatur i olika branscher - från fordonsindustrin, via grön energi till hushållsapparater, och även om deras tillämpningar är oändliga, är de oumbärliga för VVS. NTC-termistorerna ökar eller minskar sitt resistiva värde när driftstemperaturen runt dem fluktuerar. De används i stor utsträckning som temperatursensorer inom ett brett spektrum av utrustning och system, vilket gör dem till det föredragna valet i praktiskt taget alla tillämpningar där temperaturövervakning är avgörande. NTC-termistorer kännetecknas av ett negativt resistans-temperaturförhållande. Deras negativa respons gör att de kan uppvisa betydande variationer i elektrisk resistans även med små temperaturfluktuationer. Denna egenskap gör dem väl lämpade för exakt temperaturövervakning och styrning.
Hur förlängs sensorkabeln, och hur påverkar längden mätningen?
Denna temperatursensor har en integrerad kabel. Denna oskärmade 2-trådskabel har en längd på 1 m. Ledarna har ett tvärsnitt på 0,5 mm². Vid behov kan denna kabel förlängas. Ju längre kabellängd, desto högre påverkan av kabelns resistans på mätavläsningen. Denna sensor kräver ingen separat strömförsörjning.
Vilka är temperatursondens integrations- och skyddsklassningar?
Senteras termistorsond är ett termistorchip med negativ temperaturkoefficient (NTC), inkapslat i epoxi och gjutet i ett stålrörshölje med två trådar. Det rostfria stålröret (53 x 8 mm) ger en IP65-skyddsgrad mot inträngning av smuts och vatten.
